دارة اليكترونية لمؤقت (timer) بسيط

[آدم محمد رشيد]

السلام عليكم ورحمة الله

اعضاء القرية الكرام سرني جدا انضمامي لكم في هذه القرية الطيب أهلها
وقد استفدت كثيرا من خبراتكم وعلمكم خاصة الاخوة المشرفين فشكرا لكم جميعا

اطلب من حضرتاكم دارة pcb لمؤقت بسيط ( timer ) قاطع للدورة لفترة معينة , على ان يكون التايمر 9v او 12v

سبق ان عملت دارة مؤقتة باستخدام ic555 لكني الان اريدها عكسية , بمعنى انها تقطع الدورة لفترة معينة (15) دقيقة مثلا ثم توصل الدورة بعدها



الدائرة تقوم بتشغيل الليد لفترة زمنية محددة يمكن التحكم فيها


http://www.qariya.com/vb/showthread.php?t=69921

[حيدر علاج حسن]

استخدم نفس هذه الدائرة مع وضع ترانزستور على الخرج ...
الليد يوصل بين المجمع و الارضي . و توصل مقاومة بين المصدر و المجمع ...
في بداية التشغيل يكون الترانزستور في حالة الاشباع و الجهد على الليد صفر ..
و بعد انقضاء الفترة المحددة يصبح الترانزستور في وضع الاطفاء و يكون الجهد على الليد ...

[آدم محمد رشيد]

شكرا استاذ حيدر على ردك
لكني احتاج الى مزيد توضيح لو سمحت
ترانزستور الذي سأستخدمه كم رقمه؟

وايضا لو استطعت ان ترسم لي مخطط بسيط لطريقة الربط

وشكرا لك مرة اخرى

[حيدر علاج حسن]

الترانزستور انت تختاره حسب تيار الحمل ..ز
مثلا هذا الترانزستور يتحمل 8 امبير ...
توصيلات 555 نفسها و تضيف عليها دائرة الترانزستور .

[حيدر علاج حسن]

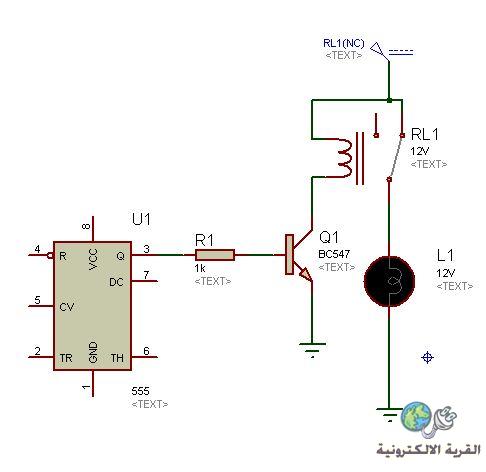

بامكانك ايضا ان تستخدم ترانزستور صغير و ريلي و توصل الحمل الى النقطة الغالقة في الريلي .. ستكون الدائرة افضل و اكثر كفاءة لكن الفرق في حجم الريلي مقارنة بحجم الترانزستور في الدائرة الاولى

[آدم محمد رشيد]

وضحت الصورة شكرا استاذ حيدر

سأثقل عليكم أرجو المعذرة : ما الذي سيفرق عند اضافة الريليه للدارة؟
وهل أجد في الاسواق ريليه 12v ؟ وهل ينفع اضافة غيره مثل 6 و 9 ؟

[حيدر علاج حسن]

حسب البلد الذي انت فيه ...
عندنا في العراق المتوفر 12 و 24 فولت ...
ويفضل ان تحصل على الريلي اولا لكي تقيس مقاومة ملفه و تضيف مقاومة لتحديد الجهد ...

[آدم محمد رشيد]

سأعمل الدارة تطبيقا عمليا
وأنقل لكم المخطط والصور أستاذ حيدر

هل هناك أنواع مختلفة للريليه 12v ؟
وأي نوع هو الأفضل والأحسن ؟

وشكرا ثانية وثالثة على تعبك وحسن ردك عزيزي حيدر
