[عبد السلام1]

السلام عليكم

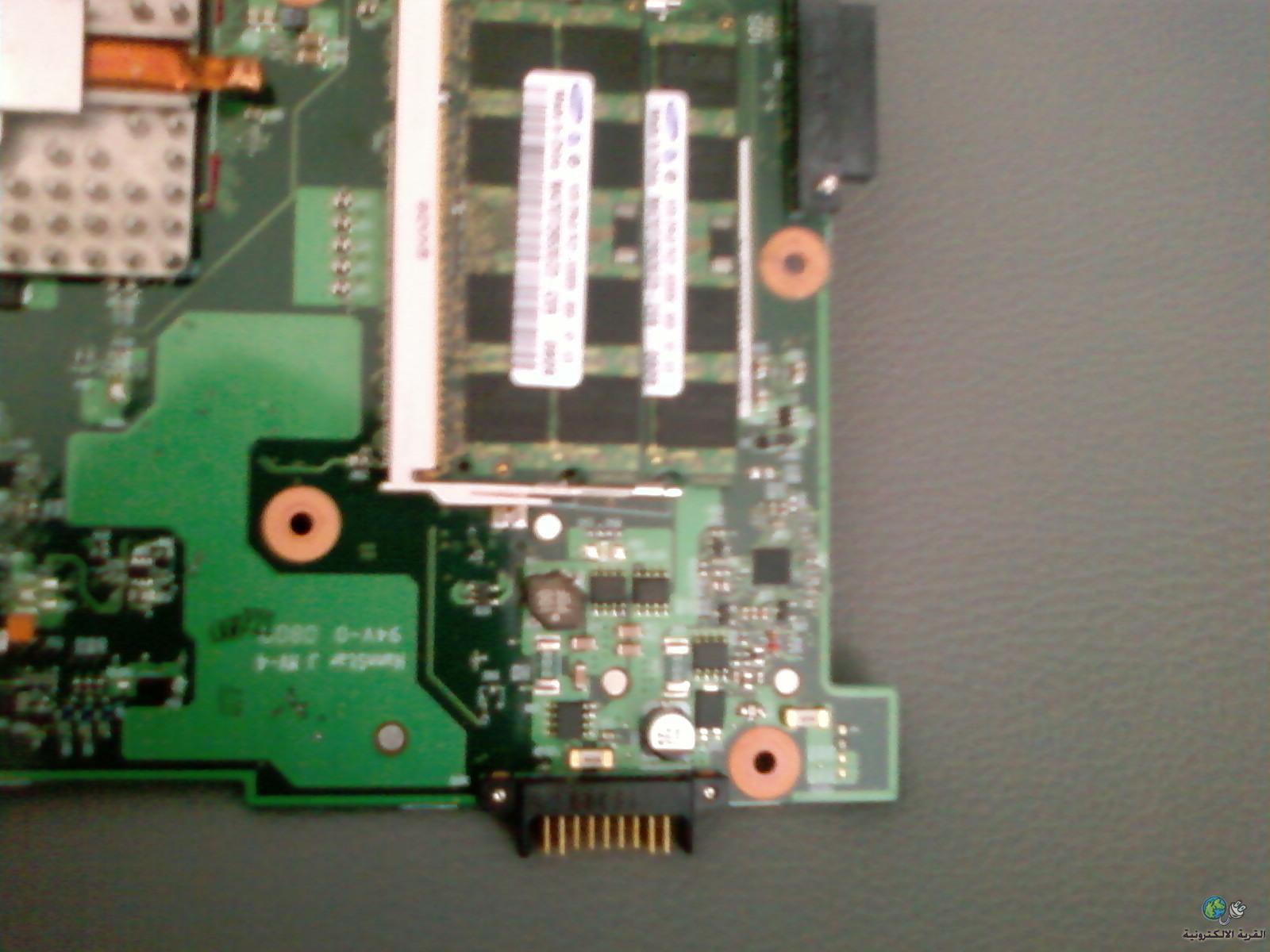

عندي مشكلة في جهاز لابتوب Toshiba satellite l300 عند توصيل الشاحن تضئ ليد التغذية وعند الضغط على زر التشغيل تشتغل هذه ألليد و مروحة البر وسيسور بشكل متقطع ويظل في هذه الحالة وعدم الاشتغال .وعند سحب الشاحن و إعادة المحاولات لمرات يشتغل لكنه يعيد تشغيله باستمرار مباشرة بعد فتح المكتب وفي بعض الأحيان يعطي صورة مشوشة .جربت شاحن اخر مع نزع البطارية ,عملت روسيت للبيوس بنزع البطارية, غيرت الرام دون جدوى ماهي المشكلة وماهو حلها وشكرا .

http://upload.qariya.info/images/qar...36bbc7b0c0.jpg

[Technician king]

السلام عليكم اخي الكريم

قم بالاتي

1- قم بنزع البطارية وتوصيل الشاحن فقط ، اي وضع استاند باي

2- سوف تجد 4 موسفيتات اسمهم

FDS8884
FDS8884



FDS6690AS
FDS6690AS



وغالبا ستجدهم متجاورين وبجوار ايسي بأسم

TPS51125

3- قم بقياس كل موسفيت و اخبرني بقياساتهم

4- اذا لم تكن تعرف كيفية قياس الموسفيت ، قم بالدخول علي هذا الموضوع

http://www.qariya.com/vb/showthread.php?t=119971

[عبد السلام1]

اخي الكريم اعتذر عن التاخر في الرد لظروف.وهذه النتاءج التي وجدتها.
في اللوحة الام التي عندي يوجد اثنان من الموسفيت fds8884و اثنان من الموسفيتان 4824pوالايسي bq24721c.

موسفيت fds8884 تصله d=19vs=19vg=0v
موسفيت fds8884وهو موسفيت الحماية لا يوجد به فولطاج.
موسفيت 4824pتصله s=19vd=0vg=19v
موسفيت 4824pتصله s=19vd=19vg=12.5v
وشكرا جزيلا.

[Technician king]

اعتذر منك يا بش مهندس / عبد السلام

ولكن الكلمات متشابكه ولا افهمها

قم بعمل نسخ للنص الذي بالاسفل واملئ الفرغات ، وانا سأفهمها ان شاء الله

موسفيت fds8884 (1)
Drain : ……..
Source : ……..
Gate : ……..

موسفيت fds8884 (2)
Drain : ……..
Source : ……..
Gate : ……..

موسفيت fds 4824p (1)
Drain : ……..
Source : ……..
Gate : ……..

موسفيت fds 4824p (2)
Drain : ……..
Source : ……..
Gate : ……..

[عبد السلام1]

اقتباس المشاركة الأصلية كتبت بواسطة Technician king اعتذر منك يا بش مهندس / عبد السلام ولكن الكلمات متشابكه ولا افهمها قم بعمل نسخ للنص الذي بالاسفل واملئ الفرغات ، وانا سأفهمها ان شاء الله موسفيت fds8884 (1) Drain : …….. Source : …….. Gate : …….. موسفيت fds8884 (2) Drain : …….. Source : …….. Gate : …….. موسفيت fds 4824p (1) Drain : …….. Source : …….. Gate : …….. موسفيت fds 4824p (2) Drain : …….. Source : …….. Gate : ……..

اخي الكرم هذه هي التوترات التي وجدها بعد تشغيل اللوحة الام بالشاحن فقط.
موسفيت fds8884 (1)
Drain : ……19فولط..
Source : …19فولط…..
Gate : ……0فولط..

موسفيت fds8884 (2)و هو موسفيت الحماية لا يوجد به فولطاج.
Drain : 0فولط …..
Source : …0فولط …..
Gate : ……..0فولط

موسفيت fds 4824p (1)
Drain : ……0فولط..
Source : 19فولط..
Gate : ……..19فولط

موسفيت fds 4824p (2)
Drain : …….19فولط.
Source : …19فولط …..
Gate : ……..12.5فولط
وشكرا جزيلا للمساعدة .

[عبد السلام1]

موسفيت fds8884 (1)
Drain : 19فولط…..
Source : …19فولط…..
Gate : …0فولط…..

موسفيت fds8884 (2)
Drain : ……0فولط..
Source : …0فولط…..
Gate : ……..0فولط

موسفيت fds 4824p (1)
Drain : …0فولط…..
Source : ……19فولط..
Gate : ……..19فولط

موسفيت fds 4824p (2)
Drain : ……19فولط..
Source : ……..19فولط
Gate : ……..12.5فولط

[عبد السلام1]

ما زلت منتظرا المساعدة من فضلكم وشكرا.
