محتاج نوع ترانزيستور يعمل كمفتاح مقلوب

[عبقرينو1]

السلام عليكم
محتاج نوع ترانزيستور يعمل كمفتاح مقلوب اى عند وجود نبضه او اشاره على القاعده
يفصل بين المجمع والباعث مش يوصلهم
الترانزستور سيمر بين الباعث والمجمع فولت قدرة 9 فولت
وعلشان افصله محتاج ادخل فولت على الققاعده تقريبا 12 فولت

محتاج مواصفات او رقم كل من الترانزيستور والمقاومة التى ستركب على القاعدة الخاصه بالترانيستور

محتاج الترانزيستور للتالى انا فى مكان وبتحكم فى ريليه فى مكان اخر عن طريق سلك بينى وبين المكان الاخر الريليه موصل دائما وعند توصيل على ملفها فولت تفصل الحمل الى عليها
كنت عاوز ابدل الريليه بترانزيستور يوضع على احد الاطراف الخارجه من الادابتور بمعنى اوضح يخرج طرف من الادابتور الكهرباء موصل على طرف من المصباح
والطرف الاخر على الترانزيستور مجمع او باعث والطرف الاخر الى المصباح
سيكون طرف واحد فارغ هو قاعدة الترانزيستور
عاوز اعرف او اعمل انى لما اوصل فولتيه على القاعده يقوم الترانزيستور بالقطع بين المجمع والباعث وبالتالى يفصل الدائرة بين الادابتور والمصباح

ازاى اعمل الدائرة دى وهل محتاج طرفين الى المكان الاخر ام طرف واحد يكفي ؟؟
وازاى ابنى هذه الدائرة
ارجو الرد يا جماعه الموضوع مهم اوى

[حيدر علاج حسن]

تفضل ...ز
http://www.4shared.com/file/97aik7Wd/inverse_trans.html

[عبقرينو1]

الف شكر اخى ولكن ارجو المساعدة اكثر معلش لتعبك
انا كنت دائما الاحتياج لعمل ريستارت لراوتر بعيد عنى ولاكن بينى وبينه سلك فعملت هذه الدائرة


كنت محتاج الترانزيستور مكان الريليه يقطع ويوصل طرف من اطراف تغزيه الراوتر

فى دائرتك وجدت مقاومة R3 بين المنبع ومجمع والحمل او المصباح
عند قياس فرق الجهد بعد المقاومة وجته يقل بقيمه النصف اى وجدته 6 فولت والمنبع 12 فولت
لو عملتها كده والراوتر بياخد 9 فولت من الادابتور اذن هيقل النصف هيبقي داخله 4 ونص فولت؟

وده الى انا مش عاوزه

ارجو اكون فهمتك اكتر

[أحمد نجاح]

بارك الله فيك اخى حيدر علاج حسن انا ايضا كنت اريد الحصول على هذه الدائرة
شكرا جزيللللللللللللللللا بارك الله فيك

[فكروعلم]

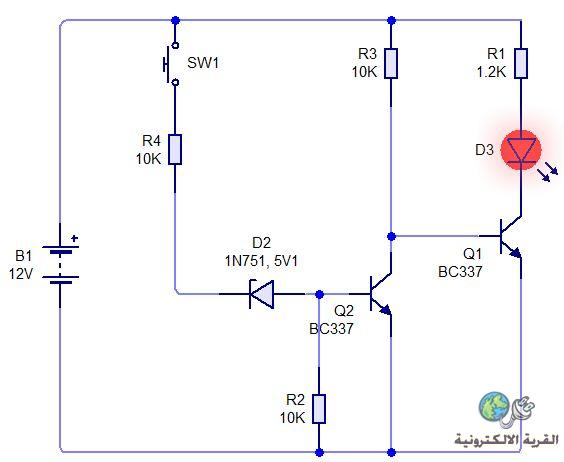

أستعمل هذا المبدأ والمبدأ سهل

[عبقرينو1]

فسرلى المبدأ اكثر يا ا\فكر
انت وضعت دائرة كامله بالباور سبلاى بتعها
وانا الى عاوزه انى اقطع دخول الجهد للراوتر من الباور سبلاى بتاعه بدون ماخد منه اى فولت لتشغيل الترانزيستور

(( ربما تكون الفكره واضحه لك ارجو توضيح فكره الدائرة ولو امكن رسمها لي كيفيه توصيلها والتحكم فيها من مكان بعيد بمد سلك

مقاومة R1 هتقلل التيار على اللود يعنى لو حطيت ترنس الراوتر 9 فولت هيقلل فولتات الدخول على الراوتر اذا ما الحل
ممكن استعمال اى شئ مكافئ للريليه بدون ميكانيكا وصغر الحجم

[عبقرينو1]

انا فهمتها نوعا ما
كنت غلطان وكنت بقيس الفرق الجهد بعد الحمل ومكنتش باخد فى الاعتبار طرح فرق جهد اللود وكنت مفكر ان الحمل بينقص لوجود خلل فى الدائره

اشرحلى وجهه نظرك برده اخر فكر وهنفكر مع بعض

[حيدر علاج حسن]

ياريت لو دائما يكون السؤال واضح من البداية لاختصار الوقت و الجهد ...
الدائرة التي ارفقتها كانت افتراضية لانك لم تذكر ما هو الحمل و كم تياره ...
في دائرة الاخ فكروعلم يمكنك توصيل الراوتر مكان الليد و المقاومة مباشرة ...
اي توصل الطرف الموجب للراوتر الى مصدر التغذية و الطرف السالب الى مجمع الترانزستور بعد رفع المقاومة و الليد طبعا ...
