[ahmed5454]

السلام عليكم ورحمة الله وبركاته

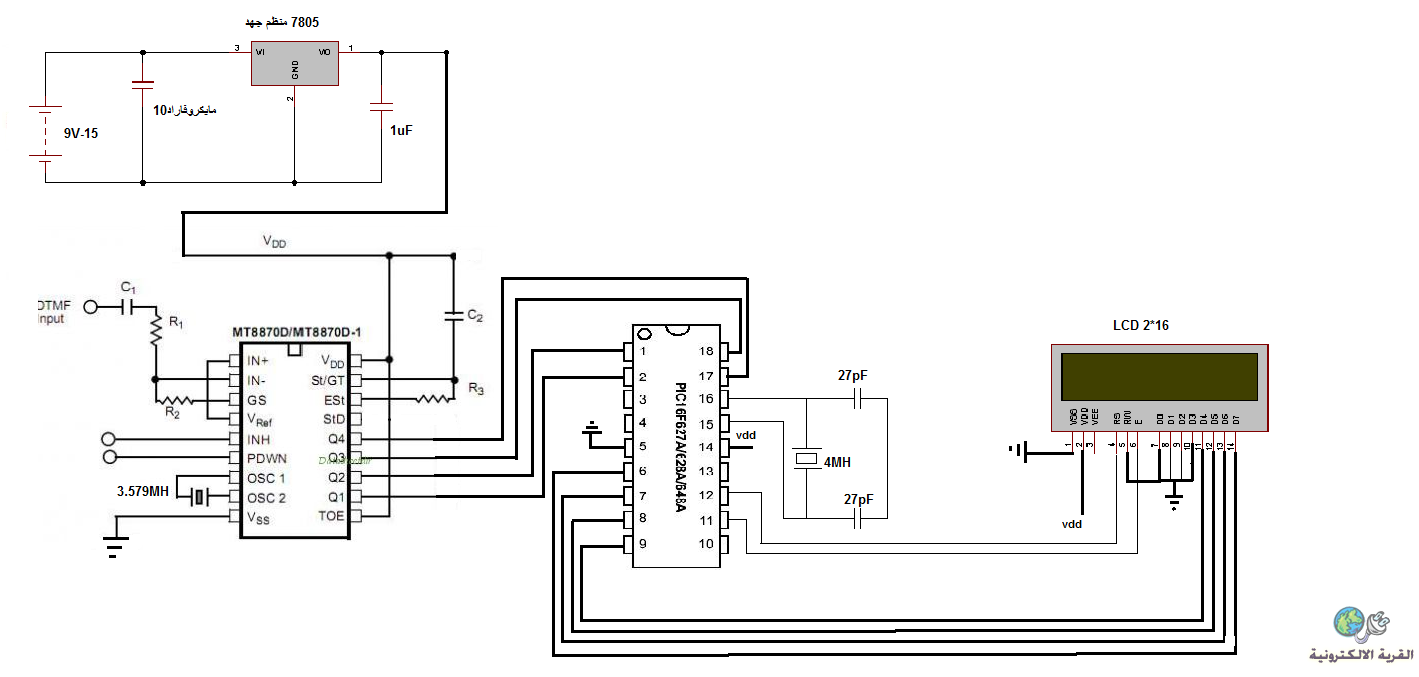

لقد قمت بعمل هذه الدارة الالكترونية المبينة في الصورة التالية

ولكن اود معرفة اذا كانت هناك امورناقصة فيها كالمقاومات او امور اخرى
وخاصة بين القطعة الالكترونية mt8870 التي تقوم بتحليل نغمات مفاتيح الهاتف وتحويلها الى ديجيتال وبين المايكرو كنترولر وlcd
مع العلم ان الدارة قد عملت بشكل ممتاز في برنامج المحاكاة proteus
ولكن اود ان اتاكد قبل تركيبها فعليا وتشغيلها
لقد قرات الداتا شيت لكل القطع ولكن عندي صعوبة في تحديد الجهود الخارجة من كل مخرج في هذه القطع الالكترونية ولا اريد ان تكون غير متوافقة مع بعضها
هذا الداتا شيت ل mt8870 http://www.datasheetcatalog.org/data...or/mXuwtut.pdf

وهذا للبك المستخدم http://www.datasheetcatalog.org/datasheet/microchip/40044b.pdf
ولكم مني جزيل الشكر

[ahmed5454]

ارجو الرد ممن لديه الخبرة وجزاكم الله الف خير

[ماجد عباس محمد]

أخى
هذا يخص قسم الميكرو كونتروللر و سأنقله لك لكن مبدئيا
1- اطراف التوصيل بين 8870 و الميكرو ترتيبها معكوس
2- طرف StD رقم 15 غير متصل بالميكرو وهذا لا يجعلك قادرا على قراءة الرقم D
3- اطراف التوصيل بين الميكرو والشاشة أيضا ترتيبها معكوس
4- VEE للشاشة غير متصل و ربما سيجعلها هذا لا تظهر الكتابة فهذا طرف التباين وهو ما يغير ظهور الكتابة من لاشيء إلى مربعات سوداء خالية التفاصيل و عند قيمة مى المنتصف تتغر درجة وضوح الكتابة
5- طرفى 15 و 16 للإنارة خلفية الشاشة غير متصلة و هذه الانارة تزيد وضوح الكتابة
