طلب المساعدة في عمل دائرة الكترونية بسيطة

[ENG.SALEH]

السلام عليكم ورحمة الله وبركاتة

هذي اول مشاركة لي في المنتى الرائع والمفيد واتمنى افادتي من الخراء

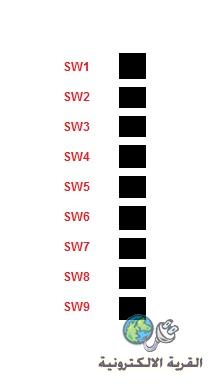

اريد عمل دائرة بسيط بها 9 مفاتيح وشاشة رقمية
بحيث يتم الضغط على المفتاح الاول ويضهر بالشاشة رقم 1
والضغط على المفتاح الثاني ويضهر بالشاشة رقم 2
والضغط على المفتاح الثالث ويضهر بالشاشة رقم 2 ..... الخ
الى المفتاح التاسع

http://upload.qariya.info/images/qar...dd1285bd58.jpg


http://upload.qariya.info/images/qar...355e565c19.jpg



واتمنى افادتي في اسرع وقت ممكن ...ولكم مني جزيل الشكر

[حيدر علاج حسن]

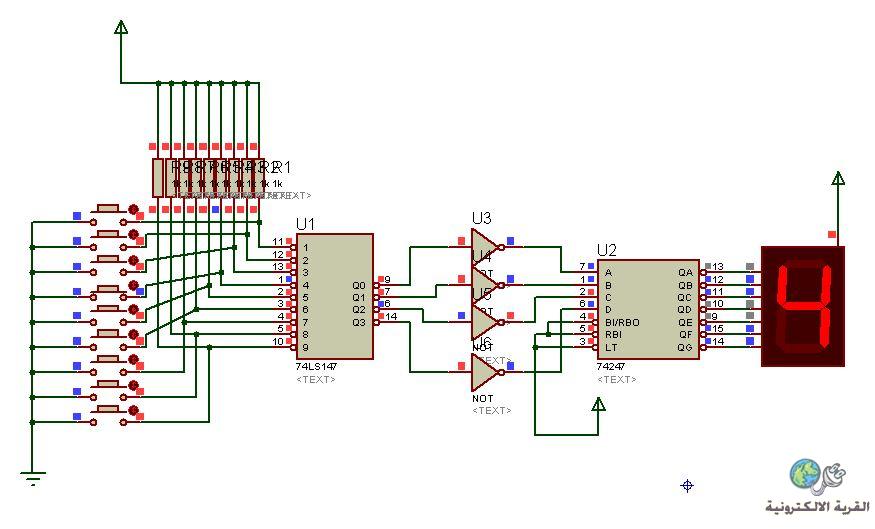

استخدم المفاتيح كدخل على انكودر و منه الى مفكك ترميز ثم الى الشاشة الالكترونية ...

[حيدر علاج حسن]

[ENG.SALEH]

مشكور اخوي ويعطيك الف عافية

بس ياريت تفيدني اكثر لاني جديد في تطبيق الدوائر وياليت تفيدني بالقطع المستخدمة في الدائرة

[حيدر علاج حسن]

ما هو المطلوب بالضبط ؟؟

[ENG.SALEH]

القطعة 74LS147 و 74247

ممكن شرحها لي

[حيدر علاج حسن]

القطعة 74147 هي ديكودر .. يحول الدخل من مرتبة واحدة الى رقم بالنظام الباينري و يعطي الارقام ( من 0 الى 9) ثم يتم ادخال هذه الارقام على القطعة الثانية 74247 و هذا يقوم بتحويل الرقم نت باينري الى الى عشري يضهر على الشاشة ...

[ENG.SALEH]

مشكور اخوي
هل يمكن استخدام بدائل للقطعتين 74247 و74147
البوابة not هل لها رقم معين ؟
