[somood]

السلام عليكم
بحث في الانترنت كثيرا عن مثل هذه الائرة ولكني لم اتوصل لشيء واضح ومضمون
... المطلوب دائرة لربط وتحويل خرج محولات التيار المتردد مع دخل المحول من تناظري الى ديجيتال في الميكروكونترولر لاتكن من قراءة قيمة التيار الاصلية بصورة رقمية ... علما بان خرج هذه المحولات تكون فولتيته مرتفعا جدا بحدود 40kv وتيار يقارب 5A وهذا الخرج يرتبط بنسبة تحويل المحول

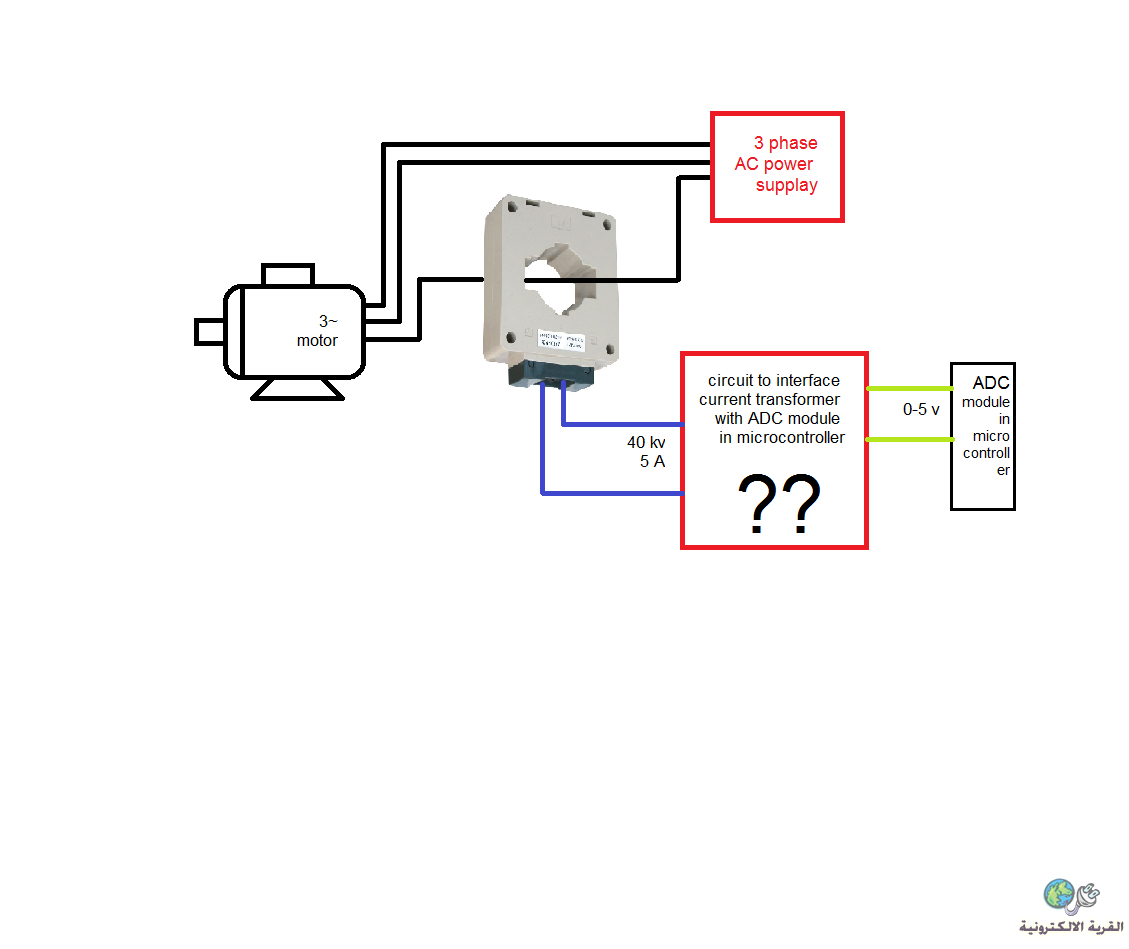

وكنت قد رسمت صورة توضح المطلوب
[IMG][/IMG]

[banna1980]

انا اسمع عن حاجة اسمها ct &vt وهي تستخدم لتحويل التيار العالي والجهد العالي لنسب استطيع التعامل معها

حاول تبحث عن هذين الاسمين وفقك الله وانا لو وصلت لحاجة من المتخصصين في الprotection هاقوللك ان شاء الله

[F.Abdelaziz]

اقتباس المشاركة الأصلية كتبت بواسطة somood السلام عليكم بحث في الانترنت كثيرا عن مثل هذه الائرة ولكني لم اتوصل لشيء واضح ومضمون ... المطلوب دائرة لربط وتحويل خرج محولات التيار المتردد مع دخل المحول من تناظري الى ديجيتال في الميكروكونترولر لاتكن من قراءة قيمة التيار الاصلية بصورة رقمية ... علما بان خرج هذه المحولات تكون فولتيته مرتفعا جدا بحدود 40kv وتيار يقارب 5A وهذا الخرج يرتبط بنسبة تحويل المحول وكنت قد رسمت صورة توضح المطلوب [IMG][/IMG]

أخى الكريم

شكرا جزيلا لك

برجاء مراجعة معلومة جهد الخرج فلا يوجد "محول تيار" يعطى خرج 40KV ربما المقصود "جهد العزل" .

مع تمنياتى بدوام التوفيق

[somood]

اخي banna1980 ال ct اختصار ل current transformer وياريت تقولي vt اختصار لماذا
الاستاذ فتح الله اتذكر انهم قالو لي في الكلية ان هذه المحولات تعطي فولتية عالية على اطرافه ... كما انه من نسبة تحويل التيار يتبين انه يتم رفع الفولتية بنفس النسبة التي يخفض بها الجهد ...واذا كان لديك معلومات اخرى فانا فقير لما لديك من العلم واكون لك من الشاكرين

[F.Abdelaziz]

اقتباس المشاركة الأصلية كتبت بواسطة somood اخي banna1980 ال ct اختصار ل current transformer وياريت تقولي vt اختصار لماذا الاستاذ فتح الله اتذكر انهم قالو لي في الكلية ان هذه المحولات تعطي فولتية عالية على اطرافه ... كما انه من نسبة تحويل التيار يتبين انه يتم رفع الفولتية بنفس النسبة التي يخفض بها الجهد ...واذا كان لديك معلومات اخرى فانا فقير لما لديك من العلم واكون لك من الشاكرين

أخى الكريم شكرا جزيلا لك

1- محول التيار كأى محول لكن ملفه الابتدائى هو "الموصل" الحامل للتيار نفسه أى أنه لفة واحدة أو أقل من "لفة واحدة" والجهد "بين طرفيه" يكاد يكون بصفر بينما الملف الابتدائى يتكون من عدد من اللفات حسب نسبة تحويل التيار , فحتى لو كانت نسبة تحويل التيار 1000 فإن جهد الثانوى لن يتعدى الفولتات .

2- محول التيار يعرف بالمقننات الأساسية التالية : نسبة تحويل التيار , وقدرته

يمكنك الاطلاع على صور لمحول التيار على الرابط :

http://www.google.com.eg/search?q=current+transformer&hl=en&tbo=u&tbm=isch& source=univ&sa=X&ei=MV3MUK_1GMWKhQfj9IBg&sqi=2&ved =0CE0QsAQ&biw=1280&bih=559

الملف التالى به معلومات عن خواص محولات التيار

http://www.mediafire.com/view/?yw28is78ak9og1y



3- أما طريقة الربط البسيطة فهى وضع مقاومة كحمل على خرج الملف الثانوى ونأخذ فرق الجهد على هذه المقاومة كدلالة على التيار .

قيمة المقاومة تعتمد على المحول وعلى الجهاز الذى يتم ربطه .

مع تمنياتى بدوام التوفيق

[somood]

شكرا لك استاذ فتح الله اتمنى ان اكون استحق جهدك المبذول في كتابة الرسالة ... وضحت الفكرة كندما ذكرتني ان الملف الابتدائي عبارة عن لفة واحدة من سلك فبالتالي الجهد عليها يقارب الصفر ... وقد رايت دائرة لك في منتدى الالكترونيات العصرية ... وانا اقرا حاليا عن موضوعك في مكبر العمليات 741 وانشالله اتوصل لما اريد
وجزاك الله خيرا ورحم والديك وغفر لهما

[حيدر علاج حسن]

اخي الكريم كما تفضل الاخوة فان جهد الخرج لمحولة التيار لا يتجاوز 1 فولت او اقل و عموما الجهد غير مهم ...
المهم هو تيار الخرج و الذي يكون اقصاه 5 امبير ...
استخدم المتكاملة ACS714 او بديلتها ACS712 و هي بعدة انواع حسب التيار حيث تثبت قيمة التيار بعد الرقم التعريفي مباشرة ...
لاحظ الصورة الرمزية الخاصة بي ...

[banna1980]

اقتباس المشاركة الأصلية كتبت بواسطة somood اخي banna1980 ال ct اختصار ل current transformer وياريت تقولي vt اختصار لماذا

اخي الكريم vt اختصار voltage transformer

وهي لتحويل الجهود العالية لقيمة ممكن اتحكم فيها
