ماالخطأ في هذة الدائرة لكي لاتعمل ؟

[emad1]

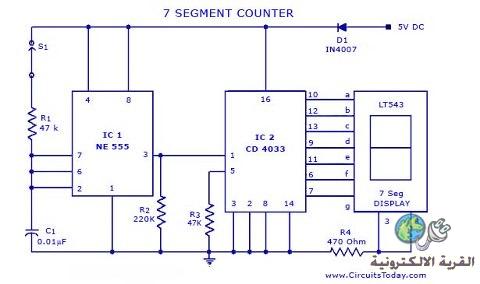

السلام عليكم

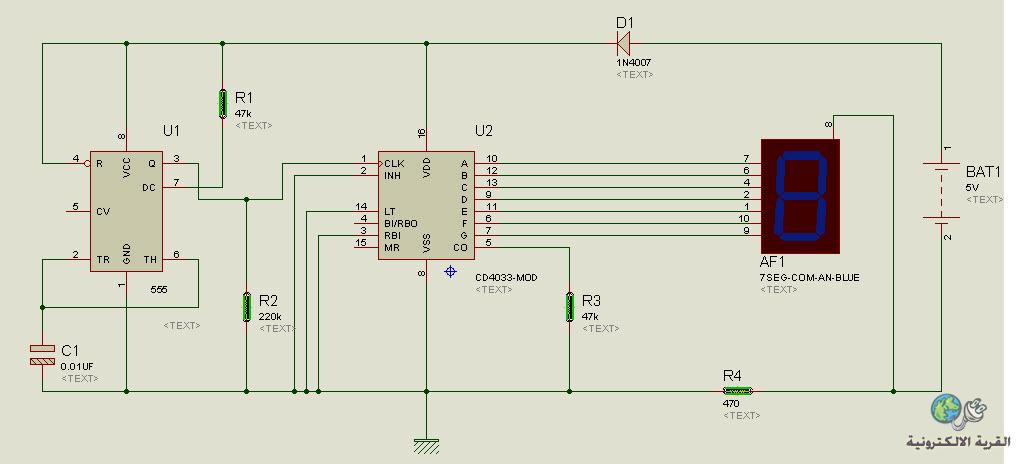

ارجو المساعدة هذة محاكاة على برنامج بروتس ولكن لم تعمل الدائرة ماالسبب ارجو المساعدة .







هل بسبب اختفاء رقم 3 من الشاشة .

[hussien1995]

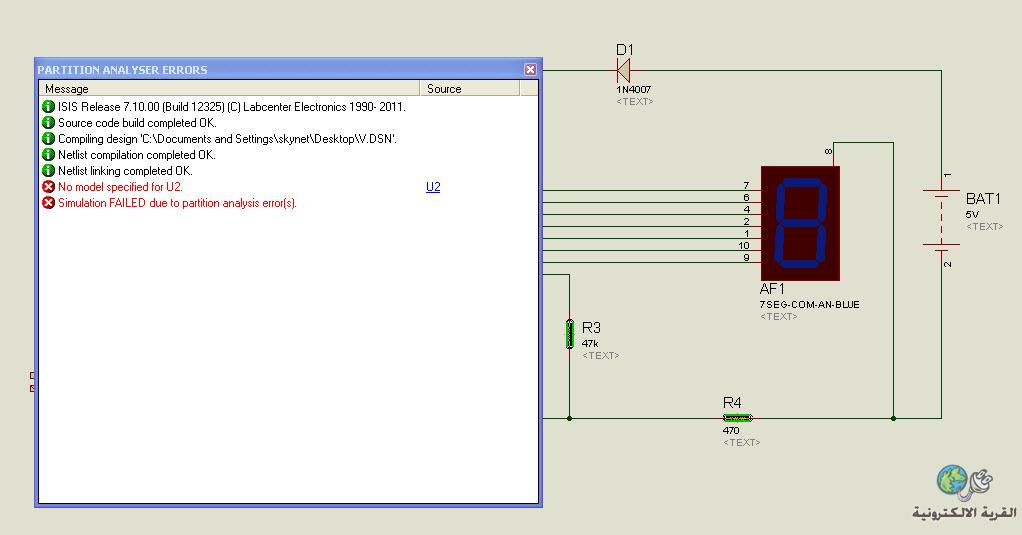

أخي الكريم عماد أنظر جيدا فالبرنامج يقول لك أنه لايستطيع التعرف على الأيسية رقم 2 لأن بيانات الأيسية غير موجودة وأنا أيضا تواجهني نفس المسكلة في أيسيات cmos

[emad1]

اخي قرأت الرسالة ولكن بعد الرجوع لل ايسي2 يوجد له بيانات وفوت برنت يعني طبعة ولكن لايعمل كمحاكاة مالسبب.

[Tico]

أخي عماد جرب هذا النموذج :
http://www.gulfup.com/?EgDZ4y

[emad1]

اخي اشكرك سأجربها فورا ولكن اريد ادخال بصمة الايسي هذا للبرنامج لكي استدعيه وخصوصا اني راسم الدائرة وكاملة فقط اغير الايسية .كيف ادخلها

[Tico]

أخي 4033 CD في صورتك غير موجود في مكتبة بروتوس لدي .. وربما هذا سبب ظهور رسالة الخطأ لديك .
الموجود لدي هو 4033 الذي ارسلت لك ملفا خاصا به لتكمل به دائرتك وهو ال4033 المعروف :
عداد + ديكودر لتشغيل عارضة سباعية .
وهذا النموذج له بصمة في Ares

[emad1]

اشكرك اخي العزيز بعد الرجوع للبرنامج اتضح انه موجود الايسي الذي اخترته انا حاولت اعمله اقطاب لكي اضيف له القطب الثالث لم يقبل مع العلم المتكاملة 4017 عملت لها اقطاب الفولتية كانت غير موجودة والدائرة الان تعمل بصورة جيدة . سأجرب واشوف .
