[samyvolt]

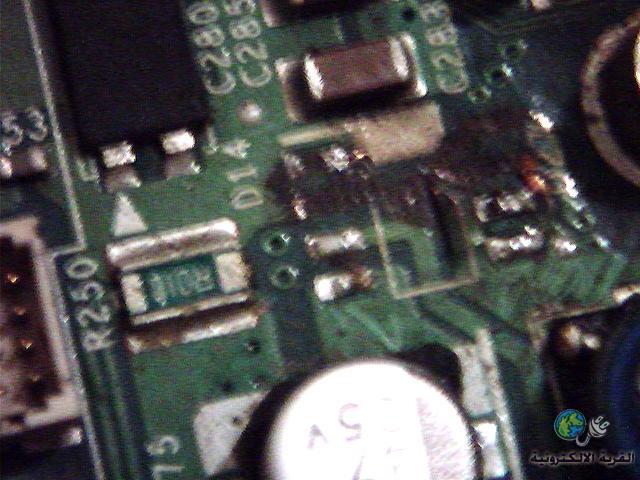

جهاز سيمنز موديل esprimo mobile u9200 به عيب باور ويوجد به ترانزستور محروق ومش عارف رقمه ومش عارف ان كان موسفت ولا ترانزستور ورقمه على البورده Q27وكمان فى d10 جنب سوكت البطاريه ايضا محترق وكمان اى سى tps51120 بيسخن
ارجو المساعده فى ايجاد الرسم او معرفه ارقام الاجزاء المحترقه

[النعمي]

يآليت تعطينآ صوره لموقع المشكله ع البوردهـ

[al ostora]

اقتباس المشاركة الأصلية كتبت بواسطة samyvolt جهاز سيمنز موديل esprimo mobile u9200 به عيب باور ويوجد به ترانزستور محروق ومش عارف رقمه ومش عارف ان كان موسفت ولا ترانزستور ورقمه على البورده Q27وكمان فى d10 جنب سوكت البطاريه ايضا محترق وكمان اى سى tps51120 بيسخن ارجو المساعده فى ايجاد الرسم او معرفه ارقام الاجزاء المحترقه

كما موضح في الصوره

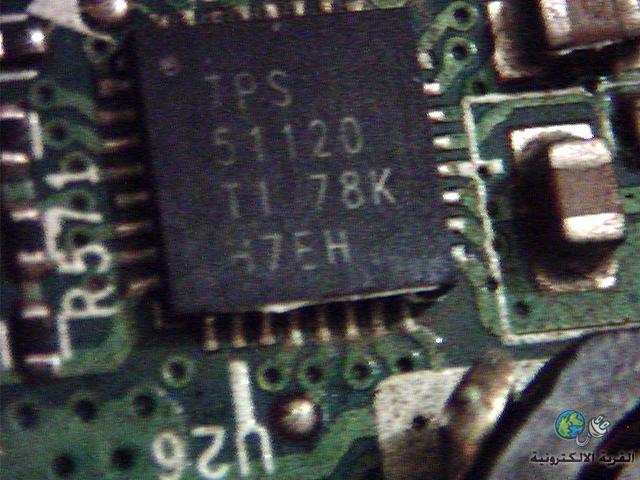

هذا الاايسي هو المسئول عن انتاج ال 5 فولت وال 3.3
من حيث ال 5 فولت فيقوم لايسي باخراج هذه الفولته عن طريق 2 موسفت Q1 و Q2 ثم ملف L1 ثم انتاج هذه الفولتيه ال 5
ومن حيث ال 3.3 فيقوم لايسي باخراج هذه الفولته عن طريق 2 موسفت Q3 و Q4 ثم الملف L2 ثم انتاج هذه الفولتيه ال 3.3
ومن حيث الموسفتات ال 8 رجل فيمكك استبدالها بموسفتات من دائره مشابهه في التكوين
وايضا الدايود
ومخطط هذا اللاب ليس عندي ،،،
وللتسهيل اكثر قم برفع المخطط للاب هنا وسوف اذكر لك القطع بالتفصيل
متابع

[samyvolt]

[kane_eg]

الموسفت ao4712

[samyvolt]

لو سمحت مهندس kane_eg الموسفت ده واحد لكن الدائره تبين ان ده اتنين موسفت واحد npn / pnp لكن الرقم ده npn بس
وعشان ده 8 طرف

[Technician king]

لقد بحثت عن المخطط كثيرا ، ولم اجدة .

وفي هذة الحاله ، يكون هناك حليين :

1- ان تبحث عن بوردة مشابهه عند الفنيين و تقوم بالتطلع علي العناصر التي تريدها .

2- ان تقوم بشراء المخطط من laptopschematic

laptopschematic

وان شاء الله تجد الحل
