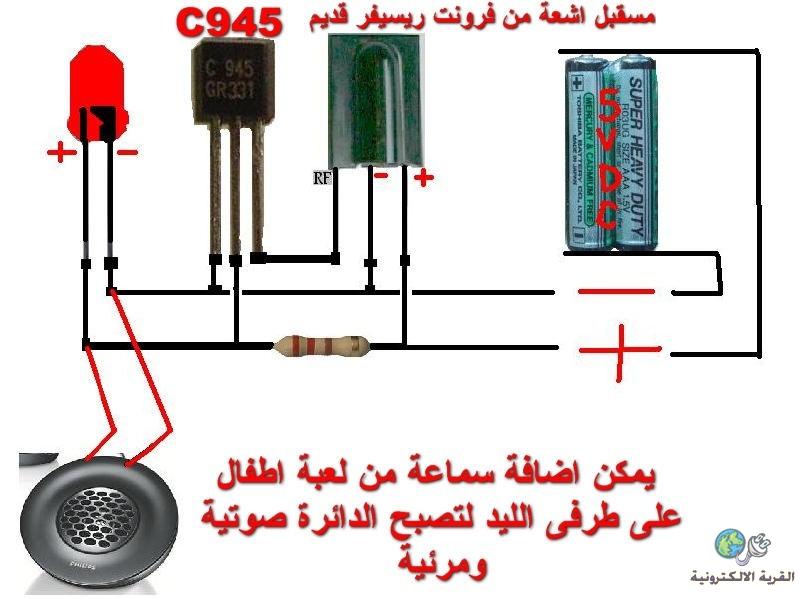

احتاج شرح لهذه الدائرة ( دائرة استقبال اشعة تحت حمرا)

[the myth]

ماوظيفة الترانزيستور هل يعمل كمفتاح او كمكبر وكيف اعرف بمجرد النظر
لو قمت بفصل الترانزيستور هل ستعمل الدائرة ويشتغل الليد

[5282]

الترانزستور يعمل كمفتاح . عند استخدام الترانزستور ك مكبر يجب ان يكون التكبير خطى اى هناك علاقه طرديه بين الدخل والخرج .
عند استخدام الترانزستور كمفتاح لايهمنا العلاقه بين الدخل والخرج يكفى وجود اكثر من نصف فولت ليجعل الترانزستور فى حاله العمل والتشبع الكامل اى يعمل 100% .

[the myth]

لكن ما الفائدة منه فلو تم ازالته هل ستعمل الدائرة

[5282]

المشاركة الأصلية كتبت بواسطة the myth

لكن ما الفائدة منه فلو تم ازالته هل ستعمل الدائرة

هذا يعتمد على التوصيل الداخلى لمستقبل ال ir

فمثلا ال ir من الداخل هكذا طبعا على حسب نوعه



فلو قمت بتوصيل سالب الليد بخرج ال ir module سوف يعمل بدون ترانزستور خارجى. اما اذا اردت اشاره موجبه فهذا صعب لانه يمر عبر مقاومه 80 كيلو . ولذلك نحتاج ترانستور اضافى.

[شريف السنتريسي]

الف شكر ياغالى

[امجد الربيح]

لو سمحت المقاومه كم ؟
