ماجد عباس محمد مساعد فيما يخص lm324

[عماد الج]

http://upload.qariya.info/images/qar...bb5ae64bd2.gif

http://www.electvillage.com/upload//...ile=bb5ae64bd2

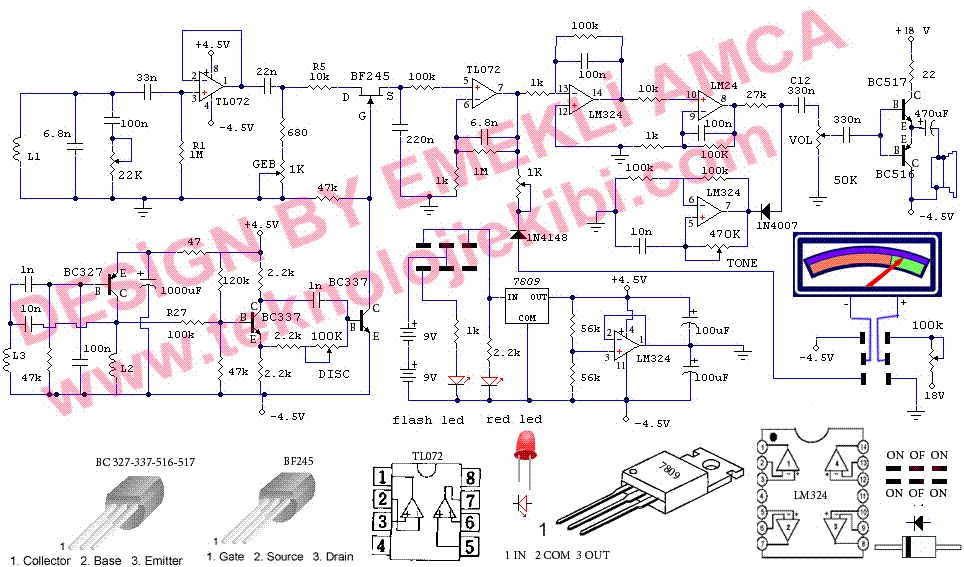

هده صورة لكاشف معادن لاكن تركيب مضخم العمليات 324 يبدوا غير صحيح لان
الجهد السالب والجهد الموجب موصول عليه وهدا ربما مخالف لانه يو صل بجهد موجب و لارضي 0فولط
وكدالك كيفية الحصول من خلاله على جهدموجب وسالب اناجربت دالك على برنامج
المحكات فحترق المضخم لان المضخم لايعمل على الجهد السالب
اولا كيف نحصل على مثل التوصيل المبين في الصورة بتوصيل المضخم مع الارضي بدلا من الجهد السالب وكدالك المقاومات
اخى ارجوا منك الرد لاني عازم علا بناء هده الدارة

[عماد الج]

سال اضيفه
هل tl 072 يعمل كمدبدب ام كلاقط اشارة لان الملف 88.8 مايكرو هانري ونصف قطره 9سنتيم وععدد لفاته 157 لفة قديبلغ طول السلك 90متر
وهل من بديل لهدا المضخم لان هدا المضخم من نوع fet مقاومة دخله كبيرة
انا لدي ba 4558 هل تصلح لهدا التطبيق

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة عماد الج

هده صورة لكاشف معادن لاكن تركيب مضخم العمليات 324 يبدوا غير صحيح لان
الجهد السالب والجهد الموجب موصول عليه وهدا ربما مخالف لانه يو صل بجهد موجب و لارضي 0فولط
وكدالك كيفية الحصول من خلاله على جهدموجب وسالب اناجربت دالك على برنامج
المحكات فحترق المضخم لان المضخم لايعمل على الجهد السالب
اولا كيف نحصل على مثل التوصيل المبين في الصورة بتوصيل المضخم مع الارضي بدلا من الجهد السالب وكدالك المقاومات
اخى ارجوا منك الرد لاني عازم علا بناء هده الدارة

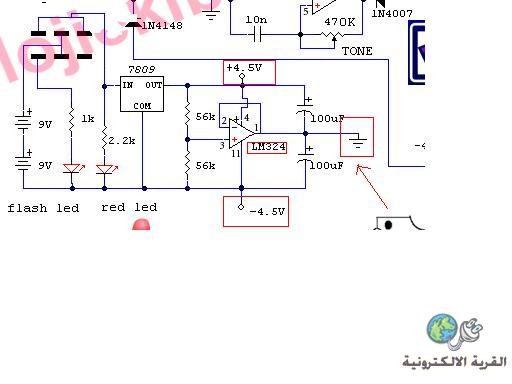

هذه الدائرة صحيحة ولا مشاكل بها
لاحظ أنه متصل ببطارية جهدها 9 فولت كتغذية له و كان من الممكن استخدام بطاريتين لكن قد يختلف جهد إحداها عن الأخرى و بالتالى لن يكون الأرضى فى منتصف المسافة بين الموجب و السالب وهذه الطريقة تستخدم دائما للحصول على حهدين متعادلين حول الأرضى
لو ما جربتع على المحاكى ذو توصيل صحيح لن تكون هناك مشاكل و إن احترق فلخطأ فى المحاكى فقد استخدمتها و رأيتها فى كثير من الدوائر دون مشاكل و اداؤها ممتاز
أيضا 324 محمى ضد القصر و حتى لو وصلت الخرج بسلك لن يحترق!!

المشاركة الأصلية كتبت بواسطة عماد الج

سال اضيفه
هل tl 072 يعمل كمدبدب ام كلاقط اشارة لان الملف 88.8 مايكرو هانري ونصف قطره 9سنتيم وععدد لفاته 157 لفة قديبلغ طول السلك 90متر
وهل من بديل لهدا المضخم لان هدا المضخم من نوع fet مقاومة دخله كبيرة
انا لدي ba 4558 هل تصلح لهدا التطبيق

هى هنا عازل ثم مكبر وهى متوافرة و قليلة الضوضاء ولكن مقاومة دخولها كعازل أكبر بكثير جدا من 4558 و هذا يؤثر على حساسية الدائرة و دقتها

و ما علاقة نوع المكبر و العازل بطول سلك الملف؟؟

[عماد الج]

اخي نعم هي موصولة على بطرية 9فولط لاكن هيى تعمل كمولد جه سالب وموجب اي من خلالها نحصل على جهد موجب وسالب وهدا يحدث مع 741 مثلا لاكن 324 لا وكدالك التوصيلات مع الأرضي انا اضن اننا لانستطيع توصيلهه مع لارضي الى ادا كانت موصولة اساسا ب9 فولط و0 فولط
انا نفدت هده الدائرة التي تضهر مع منطم الجهد ترتفع حرارتها جدا عند توصيلها بالأضي
انا اعلم ان 324 يعمل على جهد سالب لاكن لا نستطيع ان نحصل من على طرفيه على جهد سالب وموجب كما يبدوا في الدائرة .
بالنسبة للملف الا يبدوا كبير جدا بالنسبة 88.8 مايكرو ا هنري

[عماد الج]

[عماد الج]

بالنسبة 4558 هي ليست مقاومة بل مضخم عمليات يشبه 072lt هل يمكن استبدالها به املا
وكدالك بالنسبة لترانزيستور fet الموجود على الدائرة مهوا دوره هل هوا مازج

[عماد الج]

اخي شكرا على الرد نسيت ان اشكرك لقد انشغلت بهده الدائرة
لاني عازم على بنائها ولهدا اريد التوضيح حتى لايدهب المجهود والوقت في شيء خطء
وشكرا لك على المجهودات المبدولة

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة عماد الج

اخي نعم هي موصولة على بطرية 9فولط لاكن هيى تعمل كمولد جه سالب وموجب

أخى
هى ليست مولد جهد وهى لا تولد جهد هى فقط تقسم الجهد 9 فولت إلى قسمين متساويين من مصدر غير متصل بالأرضى أو الصفر و تمدك بخط صفر (أرضى) مستقل

اي من خلالها نحصل على جهد موجب وسالب وهدا يحدث مع 741 مثلا لاكن 324 لا

معذرة لماذا؟ كلاهما مكبر عمليات، 324 مصمم ليناسب التشغيل من مصدر تغذية واحد لكن لا يمنع شيء من أن يعمل بدلا من 741

وكدالك التوصيلات مع الأرضي انا اضن اننا لانستطيع توصيلهه مع لارضي الى ادا كانت موصولة اساسا ب9 فولط و0 فولط

هذا ما تظن لكن الأرضى ما هو إلا نقطة قياس مرجعية و كثير من الراديوهات كانت تصنه من ترانزيستورات PNP ويوصل موجب البطارية بالأرضة و السالب للترانزيستورات

انا نفدت هده الدائرة التي تضهر مع منطم الجهد ترتفع حرارتها جدا عند توصيلها بالأضي

أخى
انا نفذتها وكل العالم نفذها - اكيد انت وصلت أرضى آخر مع هذا الأرضى فتسببت فى قصر على البطارية أو استخدمت أحمال أكبر من تحمل المتكاملة
ثم أنك تقول تسخن جدا ولا تحدد أى مكون الذى يسخن!!!!!

انا اعلم ان 324 يعمل على جهد سالب لاكن لا نستطيع ان نحصل من على طرفيه على جهد سالب وموجب كما يبدوا في الدائرة .

هذا ظنك و انت حر فيما تظن

بالنسبة للملف الا يبدوا كبير جدا بالنسبة 88.8 مايكرو ا هنري

هناك مواقع عديدة لحساب حث الملفات جربها لتعرف ما قيمته
Coil Inductance Calculator - 66pacific.com
Helical Coil Calculator
Inductance Calculator Diff Shapes
Inductance Calculation metric
Air Core Inductor Coil Inductance Calculator

المشاركة الأصلية كتبت بواسطة عماد الج

بالنسبة 4558 هي ليست مقاومة بل مضخم عمليات يشبه 072lt هل يمكن استبدالها به املا
وكدالك بالنسبة لترانزيستور fet الموجود على الدائرة مهوا دوره هل هوا مازج

رجاء ادرس مكبر العمليات لتعرف معنى مقاومة الدخول و ضوضاء المكبر و الكسب الخ فهذه القيم هى ما تفرق 4558 عن TL072
شرح مكبر العمليات Op-Amp - منتدى القرية الإلكترونية
