[zwawy]

السلام عليكم ورحمة الله أرجو المساعدة لما أشغل الباور مروحة الباور بتشتغل ثانية وتفصل ولا يوجد خرج للفولتات "حاجات بسيطة خالص أقل من 1 فولت " برغم إن كل المراحل سليمة ..
غيرت الفوتوكبلر كام مرة بلا فائدة لكن بالصدفة لما عملت شورت على الفوتوكبلر اشتغل الباور عادي لكن الفولت منخفض في خط 12 فولت تقريباً 8.50 وخط 5 فولت عالي تقريباً 6 فولت .

[Technician king]

اذا امكن اخي الكريم ، قم برفع صورة واضحة لبوردة الباور

وان شاء الله ، سنجد العطل

[zwawy]

اقتباس المشاركة الأصلية كتبت بواسطة Technician king اذا امكن اخي الكريم ، قم برفع صورة واضحة لبوردة الباور وان شاء الله ، سنجد العطل

أشكرك أخي جزاك الله خيراً.

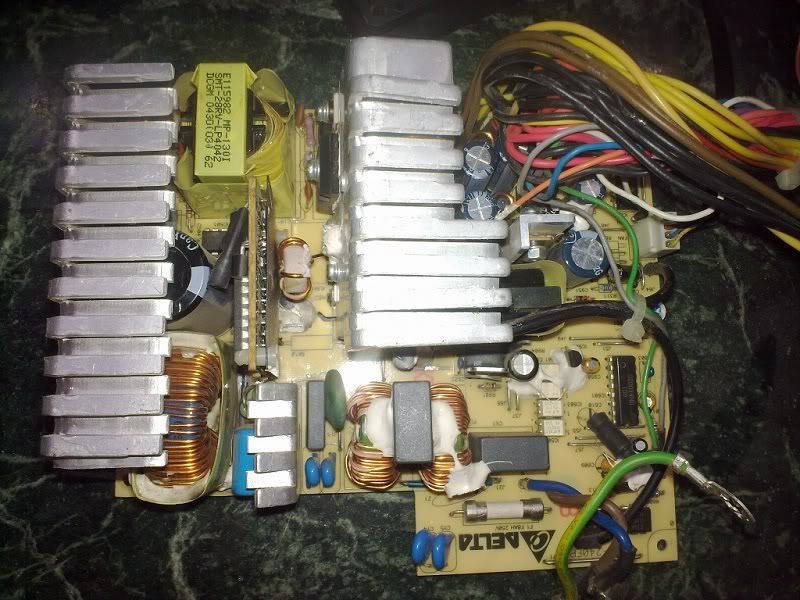

هذه الصورة ..



* ملحوظة يوجد مقاومة فيوزية كانت محروقة وقمت بتعويضها بظهر البورد .

[zwawy]

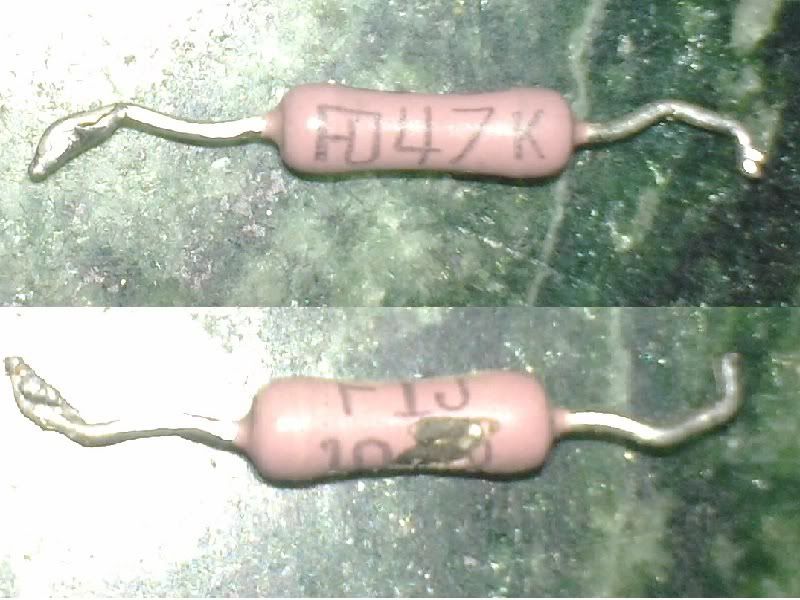

هذه صورة المقاومة التي وجدتها تالفة وقمت بالتعويض عنها بمقاومة قيمتها 47 كيلو هل ماقمت به صحيح؟

[Technician king]

هل الفوتوكابلرات التي قمت بتغيرها حدث به تلف ( ضربت ) ، ام انها سليمه ؟؟؟؟؟؟؟؟؟

قم بقياس الفولتيات علي ارجل الفوتوكابلر وابلغني بالقياسات ورقم الفوتوكابلر

هل يوجد 300 فولت علي مكثف الالكو ؟؟؟؟؟؟؟؟؟


هل STR سليم ؟؟؟؟؟؟؟؟ ، قم بتغييرة ايضا للتأكد من سلامته


هل هناك رائحة حرق ( شياط) علي اي مكون وخاصه ( الشوبر) ؟؟؟؟؟؟؟؟؟؟؟


هل كل الملفات سليمة وتعطي جرس ؟؟؟؟؟؟؟؟؟؟؟؟


هل يوجد علي اللحامات دراي ؟؟؟؟؟؟؟؟؟؟ ، اعد اللحامات علي جميع العناصر ، بسرعه ودقه كي لا تتلف احد العناصر


بالنسبه : ( يوجد مقاومة فيوزية كانت محروقة وقمت بتعويضها بظهر البورد)
قم بالتعرف بواسطة الافوميتر علي العنصر التالي لهذا العنصر ويتصل معه بشكل مباشر ، وقم بفحصه

هل المقاومة الحراريه Rt تعمل جيدا ام بها عطل ؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟

قم بالاتي ولنا تكمله بأذن الله

[zwawy]

شكراً للمتابعة بارك الله فيك.

الفوتوكبلرات سليمة وقمت بإعادة الأصلية كما كانت والفولت عليها 135 تقريباً. ورقمها P421F.
يوجد 300 فولت مستقر على المكثف الكبير.
السويتشات جميعها سليمة ولا يوجد أي حرق أوشياط والشوبر يبدو سليماً مع أنني لا أعرف كيف أتأكد من ذلك فكل أطرافه تعطي جرس.
جميع الملفات سليمة وتعطي جرس.
اللحامات جيدة.

بالنسبة للمقاومة فطرف منها متصل بالبورد الصغير اللي فيه الآيسيهات الكبيرة 14 رجل والطرف الآخر متصل بمقاومة كبيرة 2وات وبعدها سيليكون ومكثف ثم زنر وبالقياس كلهم سليم.

المقاومة الحرارية الكبيرة اللي لونها أخضر قبل بريدج التوحيد بتعطي جرس وده معناه إنها سليمة .

[Technician king]

عطل غريييييييييييب جداااااااااااا ؟؟؟؟؟؟؟؟؟؟؟؟؟؟

الخطوة القادمة

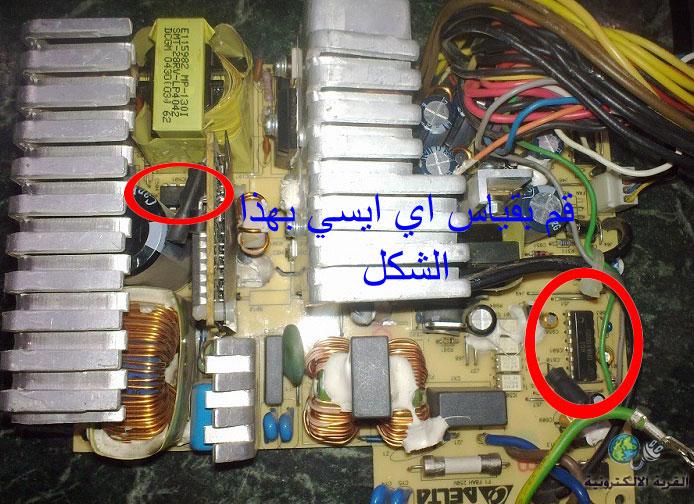

1- قم بالبحث عن داتا شيت للايسيهات الكبيرة ، وقم بمقارنة الفولت بين المكتوب في الشيت والفولت الحقيقي علي الايسيهات ، واذا شككت في اي ايسي ، غيرة علي الفور



2- قم بقياس الفولت علي جميع ارجل المكثفات ، لان هناك احتماليه بأن يكون هناك مكثفات جافه ، لا توصل التيار

وان شاء الله تجد الحل

[محمود ماهر]

اخى العزيز المشكلة تكون فى احد الديود فيجل الخرج غير مستقر
