ممكن اعرف ماهذا الجهاز ؟

[emad1]

السلام عليكم

هذا الجهاز كان مركب علية اشارة فيديو تدخل الجهاز وتخرج فورا لااكثر من زبون عن طريق دايسك خاص .

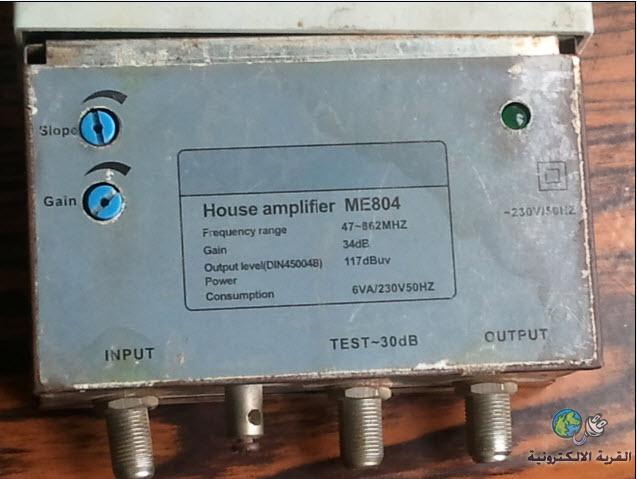

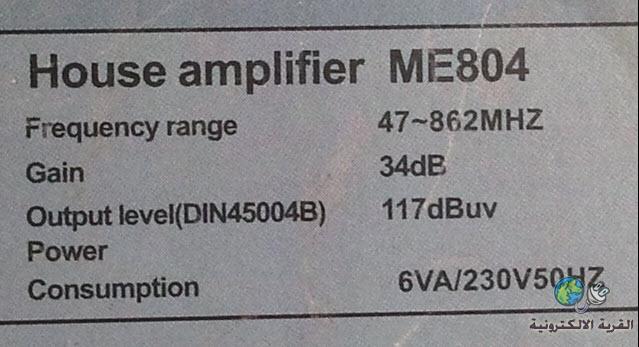

وهذة معلومات الجهاز مكتوب على ظهره .



وهذا موقع الجهاز

http://www.aliexpress.com/store/prod...615920383.html

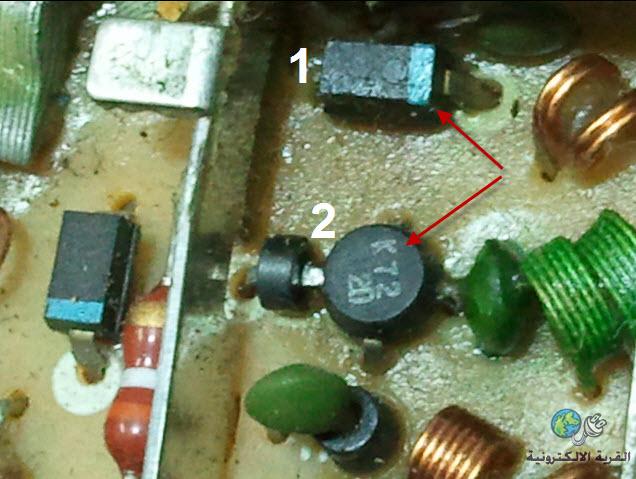

وماهذة القطعتين التي في الصورة

[Tico]

أظن انه مكبر إشارة لتوزيعها كما ذكرت.
وأن رقم 1 : Varicap
ورقم 2: ترانزيستور ترددات عالية.

[emad1]

المشاركة الأصلية كتبت بواسطة Tico

أظن انه مكبر إشارة لتوزيعها كما ذكرت.
وأن رقم 1 : Varicap
ورقم 2: ترانزيستور ترددات عالية.

اشكرك جزيل الشكر والتقدير
ولكن .... ماتقصد بمكبر اشارة يعني ادخل اشارة فيديو وتخرج مكبرة وواضحة . وخصوصا معلومات هذا الجهاز

47-862MHz2) Gain: 34dB3) Output: 2-way, 75

[Tico]

أخي عماد لو كان ظني في محله فإن هذا الجهاز يقوي اشارة تلفزية يعني صوت + صورة خارجة من ريسيفر مثلا ثم يخرجها على مجموعة مخارج موصولة بأجهزة تلفزيون بواسطة الاسلاك المعروفة (cable coaxial) اي تلك التي تربط بين الهوائي وجهاز التلفزيون .
أما البيانات في الصورة فتعني:
1- نطاق التردد الذي يستطيع الجهاز تقويته
ومن خلال العدد المبين فهو مجال اشتغال قنوات التلفزة الارضية VHF و UHF
2- Gain فهو كسب الجهاز اي قدرة التكبير بعبارة اكثر بساطة لكن أقل دقة.

[فكروعلم]

هذا مكبر استفبال أشارة تلفزيونية VHF و UHF و FM

[حيدر علاج حسن]

اعتقد انه مفكك القنوات المشفرة ...
رايت ما يشبه هذه الدائرة بالضبط من حيث العناصر في كتاب يعود لمدرسة المحترفين الصينيين ...

[ماجد عباس محمد]

هو مكبر عريض النطاق من 47 ميجا الى 862 ميجا كما هو مكتوب عليه من صانعه
القطه هى دايود و ترانزيستور
هو ليس مفكك لأن المفكك يحتاج دائرة مازج و فاصل قنوات و كان يكتب عليه الخرج كذا وكذا

هذا مكبر لإشارة الهوائيات للتوزيع فى المبانى و اعلم هذا الجهاز جيدا و تعاملت معه

طبعا مع انتشار الأقمار لم يعد يستخدم كثيرا و يستخدم حاليا مكبرات اخرى تناسب ترددات الأقمار

[عماد الج]

يبدوا انه مكبر اشارة من خلال الدائرة لان الترانزيستور هوا من نوع fet ببوابتين وهوا لترددات العالية يستعمل كدالك في التلفزيون لاكن الدائرة لاتبدوا جيدا
