طلب تحويل مخطط دائره نظري إلى عملي

[malki_china]

السلام عليكم ورحمة الله وبركاته

كيفكم يالغاليين . .

لدي طلب بسيط بالنسبه لكم ان شاء الله واتمنى افادتي عاجلا ارجوكم

عندي دائره مطلوب اني اعملها وهي دائرة انذار صوتي ..

لدي المخطط النظري لها واتمنى تفيدوني بتحويلها الى مخطط عملي لكي

اقوم بعملها مباشره وجزاكم الله كل خير . . .


هذا هو المخطط ...

[سعيد قادر]

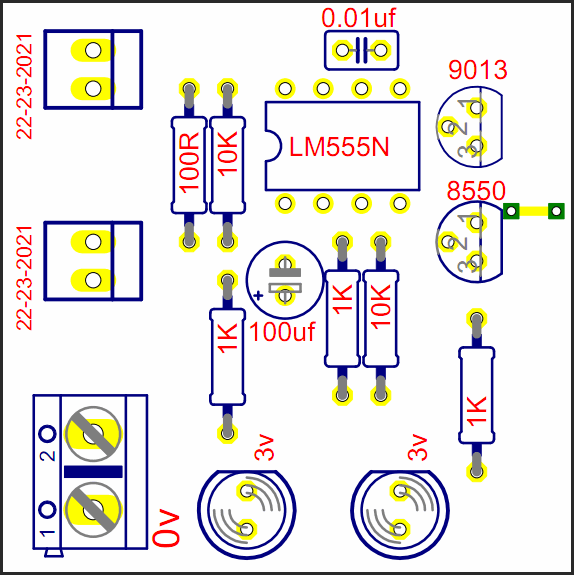

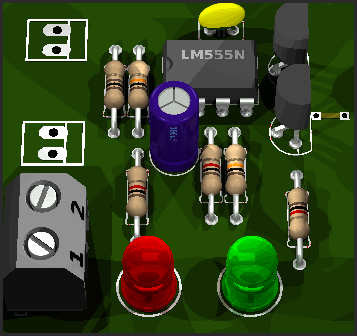

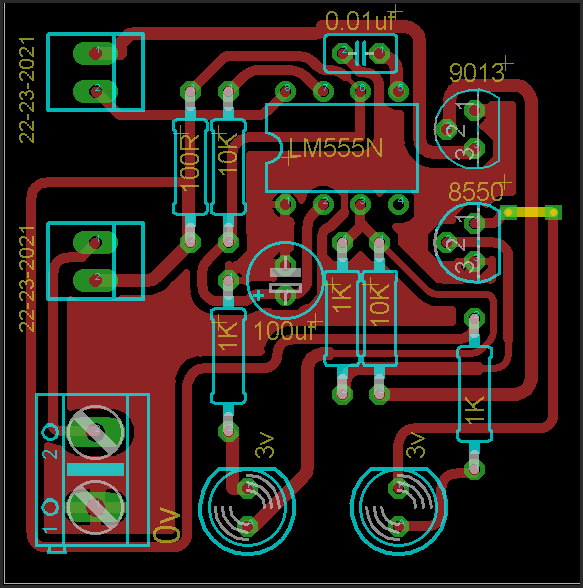

تفضل انا رسمتلك الدائرة الاولى

[سعيد قادر]

حمل الملف من هنا

[سعيد قادر]

ملاحضة :

قم بتوصيل الطرف 4 و8 من الانتكريد 555 مع بعض بسلك نسيت ان اوصلها فى البرنامج

[malki_china]

جزاك الله كل خير يالغالي

استفسار وسامحني لكني مبتدئ ومنكم نستفيد

1- في المخطط النظري للدائره هناك عدد 3 ليدات بينما انت وضعت 2 فقط ؟
2- ارفقت رسمتك موضح عليها 3 نفاط

رقم 3 هو دخل الجهد ولكن رقم 2و1 ماهو ؟؟؟

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة malki_china

جزاك الله كل خير يالغالي

استفسار وسامحني لكني مبتدئ ومنكم نستفيد

1- في المخطط النظري للدائره هناك عدد 3 ليدات بينما انت وضعت 2 فقط ؟
2- ارفقت رسمتك موضح عليها 3 نفاط

رقم 3 هو دخل الجهد ولكن رقم 2و1 ماهو ؟؟؟

شكرا لك

بالنسبة لليدات اثنان كافى الثالث غير ضرورية مربوطة على السالب والموجب بعد السويش عند التوصيل يشتغل الليد لتبيان الدائرة فيها فولت فقط

بالنسبة للملاحضات الاخرى رقم 1و2 هما مفتاحا توصيل وفصل اى يتم ربطهما بسويش راجع المخطط
والثالث يربط الى مصدر التغدية اى سالب وموجب البطارية

[malki_china]

جزاك الله كل خير

وضحت الصوره ..
