دارة أرسال FM

[فكروعلم]

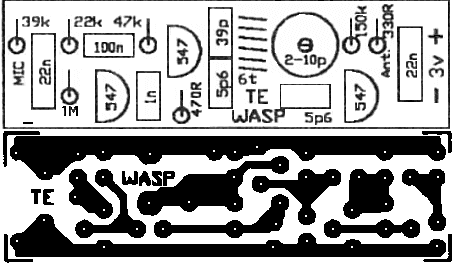

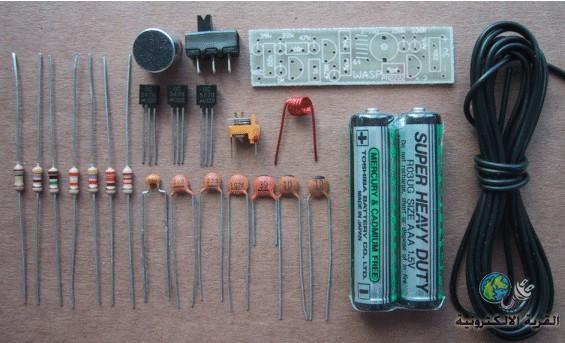

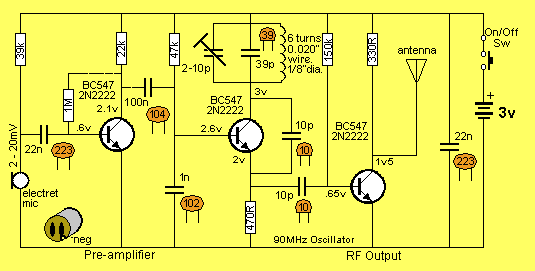

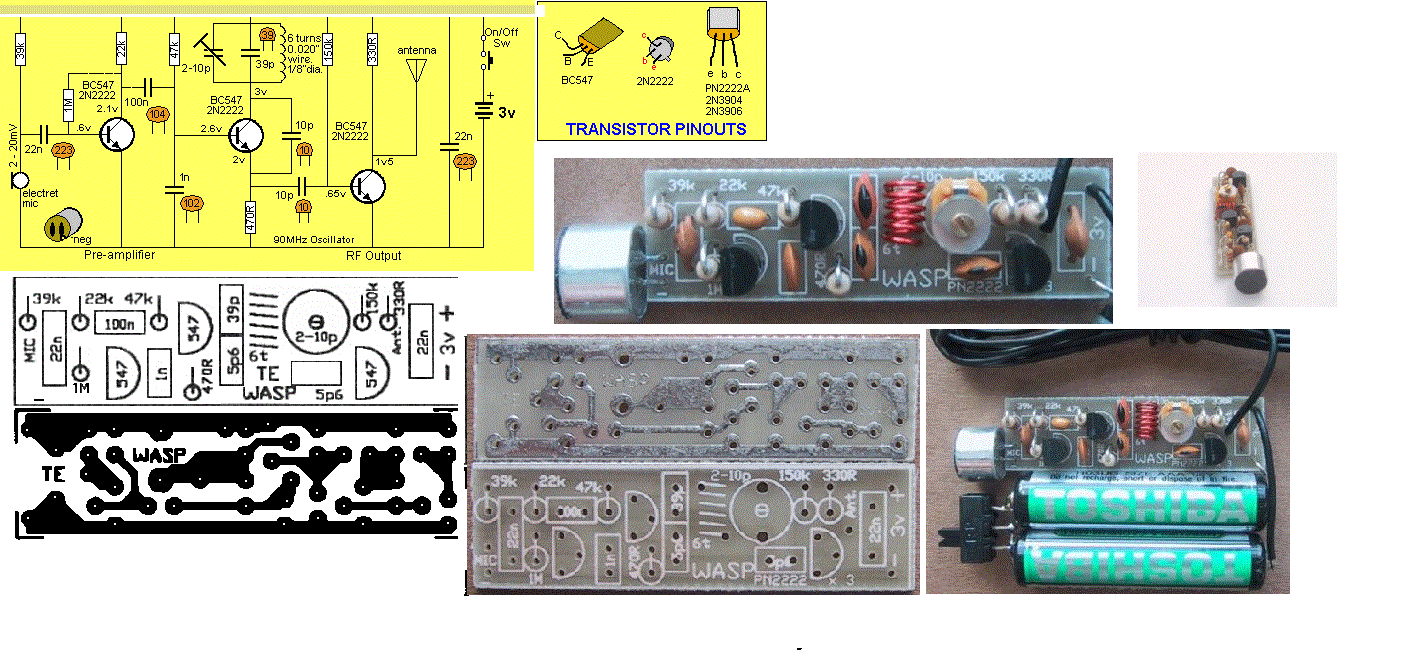

دارة أرسال FM كاملة مع اللوحة المطبوعة وشكل التجميع النهائي أرجو أن تنال أعجابكم









منقول للفائدة

[المهندس أحمد1]

جزاك الله كل خير أخي

[خضران]

اخي فكر واعلم كم مسافة ارسال هذه الدائرة

[alhasangha]

شكرا كثيرا استاذ
ما هو تردد و مدى الدارة ؟

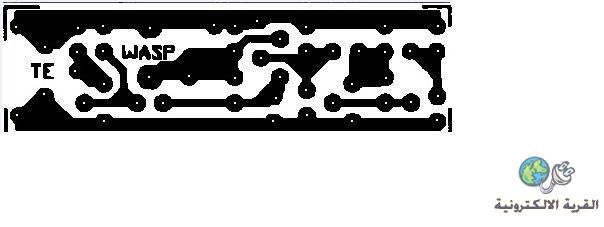

الرجاء وضع ال pcp منفردا ان امكن لانه لا يظهر الحجم الحقيقي ولا يمكن طباعته بها الحجم ...
الف شكر مرة اخرة

[فكروعلم]

الدارة تغطي مجال موجة ال FM ويمكن ضبط التردد بواسطة المكثف المتغير ومدى أرسال الدارة 200 متر حقيقي ويمكن أن يصل إلى أكثر من ذلك في حال عدم وجود عوائق

[فكروعلم]

[abkour]

شكرا اخي فكر و عام على المخطط و لكن عندي سؤال ما هو طول ال antenna?

[فكروعلم]

المشاركة الأصلية كتبت بواسطة abkour

شكرا اخي فكر و عام على المخطط و لكن عندي سؤال ما هو طول ال antenna?

أخي الغالي استعمل هوائي راديو FM ومن خلاله يمكن زيادة الطول وتقصيرة حتى تصل إلى أفضل نتيجة وبشكل عام يمكن أن يكون 50 سم
