ابسط دائرة ارسال fm

[وليدمحمدالمخلص]

بسم الله الرحمن الرحيم

الهم صلى على سيدنا محمد اشرف المرسلين

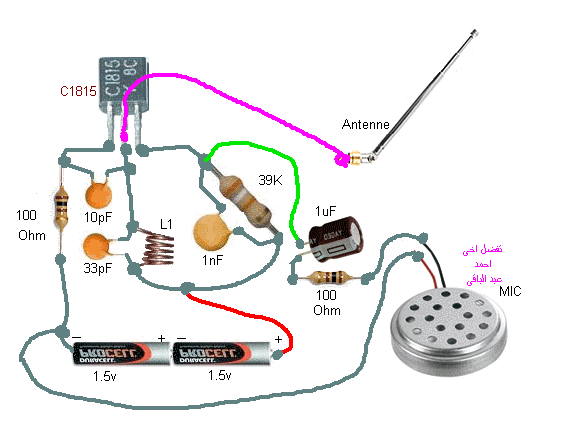

دائرة ارسال fm سهلة وبسيطة ارجو ان تحوز على اعجابكم ولكم جزيل الشكر سكان القرية الكرام

منقول للافادة

[emad1]

دوائر جميلة والاجمل ان تنفذها وتجربها لكي تتعرف عليها جيدا .

[وليدمحمدالمخلص]

اشكر حبيى قلبى الغالى مهندس عماد

[seaofsadness]

الدائره تعمل لقد قمت بتجربتها مداها 50 متر ولاكن فيها مشكله صغيره ان التردد يتغير غير ثابت ولاكني قمت با التعديل عليها وتثبيت التردد وساقوم برسمها وانزالها على المنتدى ان شاء الله...

[وليدمحمدالمخلص]

المشاركة الأصلية كتبت بواسطة seaofsadness

الدائره تعمل لقد قمت بتجربتها مداها 50 متر ولاكن فيها مشكله صغيره ان التردد يتغير غير ثابت ولاكني قمت با التعديل عليها وتثبيت التردد وساقوم برسمها وانزالها على المنتدى ان شاء الله...

الدائرة مجربة انا نفذتها لكن بترانزستور ياباني اعطت نتيجة جميلة

[mourad3d]

المشاركة الأصلية كتبت بواسطة seaofsadness

الدائره تعمل لقد قمت بتجربتها مداها 50 متر ولاكن فيها مشكله صغيره ان التردد يتغير غير ثابت ولاكني قمت با التعديل عليها وتثبيت التردد وساقوم برسمها وانزالها على المنتدى ان شاء الله...

بعد اذنك يا بشمهندس ترسل لى التعديل بمجرد ما تنزله فى انتظارك

[ابو فارس$]

المشاركة الأصلية كتبت بواسطة وليدمحمدالمخلص

الدائرة مجربة انا نفذتها لكن بترانزستور ياباني اعطت نتيجة جميلة

شكرا على الجهد المبذول اخي الكريم
لكن لو تسمح تكتب البدائل الصالحة لل ic 18 15

[flaxder]

ممكن تستخدم اي ترانزستور جينيرال بيربوس بس انتبه لاقطاب الترانس 1815 بيس كوليكتور ايميتر اما مثلا bc547بيكون كوليكتور بيس ايميتر راجع الداتا شيت اولا لمعرفه الاقطاب
لاحظ ان الكوليكتور يتصل بداءره الرنين ثم الموجب داءما
وشكرا
