رسم الدوائر الالكترونية

سعيد قادر · 25-12-2012, 08:31 PM

السلام عليكم

فى كثير من الاحيان تكون لدينا مخطط دائرة الكترونية ونرغب فى تحويلها الى لوحات مطبوعة pcb ولاكن لانستطيع بسبب عدم معرفتنا بطريقة عمل البرامج المختصة فى هذا المجال فالكثير منا لايعرف كيف يرسم دائرةالكترونية ببرنامج بروتيوس او ايكل او سيركت وزر والكثير من تلك البرامج .... فى هذا الموضوع كل من لدية مخطط ويريد تحوليها الى pcb يرفع لنا مخطط ونحن نرسمها ونحولها الى pcb تكون جاهزة لطباعة ان شاء الله وسيكون العمل جماعى كل من لدية خبرة فى رسم الدوائرة الالكترونية ارجو ان يشاركنا فى هذا الموضوع انا عن نفسى استخدم برنامج ايكل والله الموفق

محمود المليجى · 25-12-2012, 11:23 PM

ارجو من حضرتك رفع دائرة الانفرتير للطباعة بما فيها المذبذب والدريف والاوتوشرنخ والافرلود للطباعة كانت عندى بس الجهاز فرمتة ياريت ترفع لنا الدائرة للطباعة . وياريت حضرتك تبعت لنا لطباعة هذية الدائرة http://upload.qariya.info/images/qar...4de71ef1a9.jpg

وهذية الدارة اخرى للطباعة بردة http://www.circuitstoday.com/wp-cont...cuit-um-66.jpg

وهذية دائرة اخرى

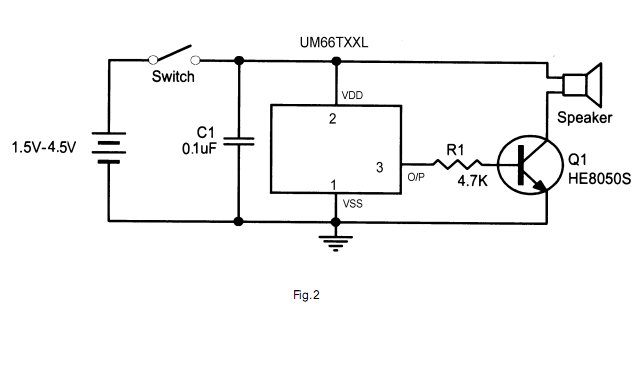

http://www12.0zz0.com/2012/12/26/00/108928589.jpg

طبعا هتقول ياريتى ما فتحت باب المناقشة فى مجال طباعة الدوائر وهتلاقى الطلبات نزلة ترف هههههههههههههه حبيبى يابش مهندس سعيد

سعيد قادر · 26-12-2012, 03:39 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة محمود المليجى

ارجو من حضرتك رفع دائرة الانفرتير للطباعة بما فيها المذبذب والدريف والاوتوشرنخ والافرلود للطباعة كانت عندى بس الجهاز فرمتة ياريت ترفع لنا الدائرة للطباعة . وياريت حضرتك تبعت لنا لطباعة هذية الدائرة http://upload.qariya.info/images/qar...4de71ef1a9.jpg

وهذية الدارة اخرى للطباعة بردة http://www.circuitstoday.com/wp-cont...cuit-um-66.jpg

وهذية دائرة اخرى

http://www12.0zz0.com/2012/12/26/00/108928589.jpg

طبعا هتقول ياريتى ما فتحت باب المناقشة فى مجال طباعة الدوائر وهتلاقى الطلبات نزلة ترف هههههههههههههه حبيبى يابش مهندس سعيد

شلون ورطة اخ محمود ههههههه

حمل الملف من هنا

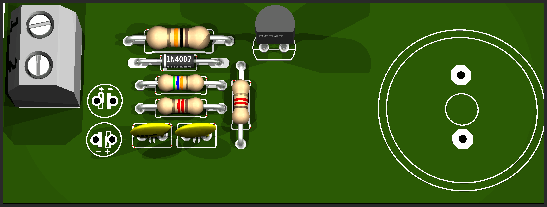

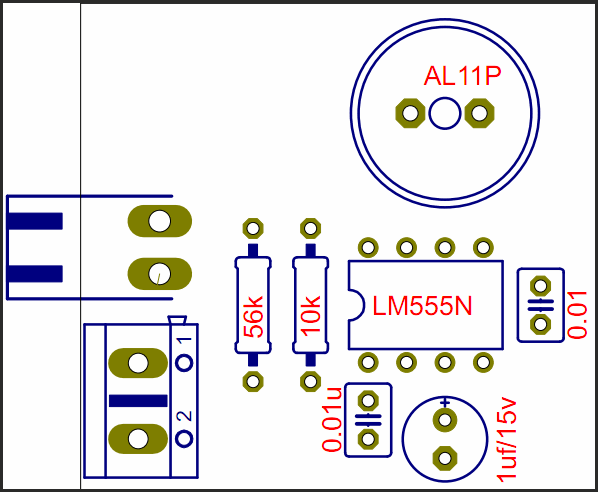

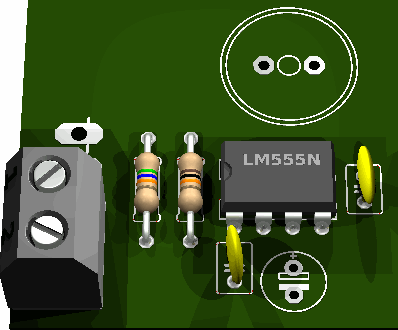

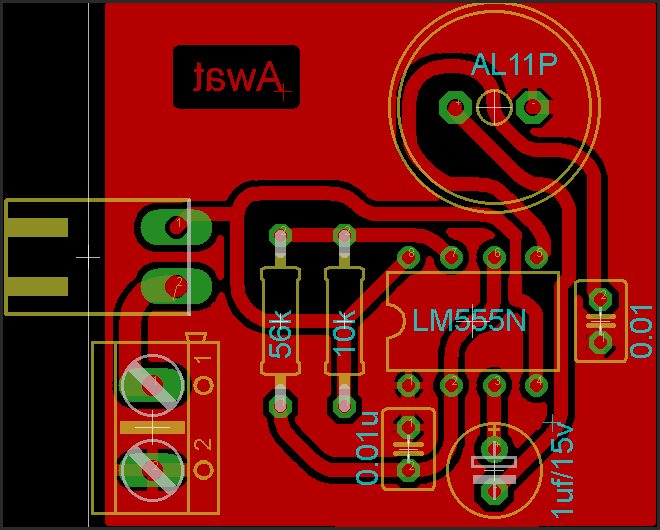

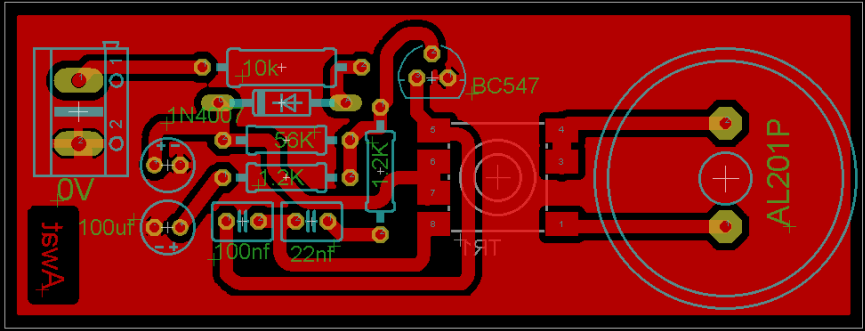

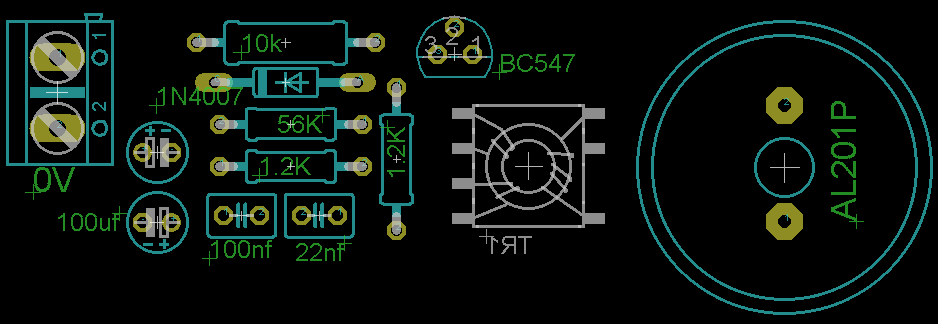

انا رسمت الدائرة الاولى بالنسبة لدائرة الانفيتر هية مرسومة وموجودة حملها تانى
