مساعدة في دائرة شحن

[أبو الحذيفة]

السلام عليكم و رحمة الله

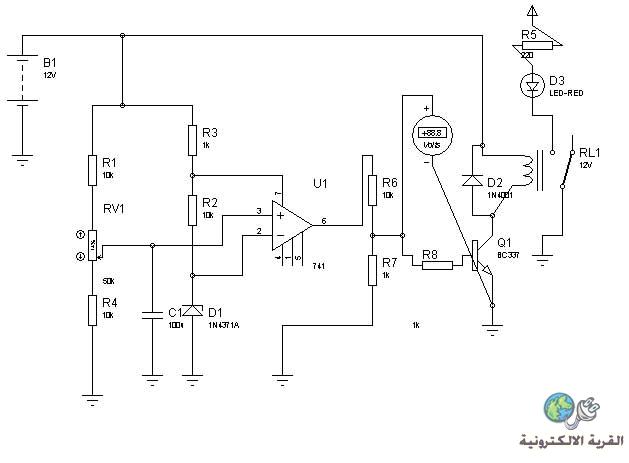

إخواني قمت بتجريب دائرة شحن و بعض التعديلات عليها
عند التنفيذ يتم فصل الشحن عند مستوى احدده نفرض 13.8
لكن في هذه الدارة لا استطيع التحكم بوقت البدء و هي تبدء عند 13.4
و أنا أريد البدء أن يكون عند 12.5
ممكن مساعدة من الخبراء ؟؟

[ماجد عباس محمد]

أولا الطرف 7 يجب ان يتصل بالتغذية فعو تغذية المتكاملة
ثانيا الجهد تحدده قيمة المقاومة المتغيرة وهى غير واضحة بالرسم بالنسبة لقيمتى R1 , R4

[أبو الحذيفة]

السلام عليكم
الأستاذ ماجد
بالنسبة للدائرة فحتى مع اعطاء ال 7 تغذية نفس النتيجة لأن الدائرة تعمل بشكل جيد عدا انها تبدأ الشحن في الوقت الخطأ يعني يوجد تأخير لكن قليل جدا
المهم
المقاومة المتغيره هي 50 كيلو كما هو مكتوب اسفل
أرفقت لك الدائرة لتقوم بالتجارب
http://www.up-00.com/dld6Kr31553.zip.html
بالتوفيق

[فكروعلم]

أضف مقاومة متغيرة 100 كياو أوم بين الطرف 6 والطرف 3 ليتم التحكم بالمستوى بين الفصل والوصل

[أبو الحذيفة]

روعة يا معلم انت
عملت على البروتس أرجوا أن يكون نفس الشيء على الدائرة .
سأجرب فورا إن شاء الله
شكرا

[فكروعلم]

المشاركة الأصلية كتبت بواسطة أبو الحذيفة

روعة يا معلم انت
عملت على البروتس أرجوا أن يكون نفس الشيء على الدائرة .
سأجرب فورا إن شاء الله
شكرا

تسلم يا غالي وبالتوفيق أنشالله
