مساعدة فى اختيار mosfet

[محمد يسرى محمد]

السلام عليكم
اخوانى الاعزاء
عندى محرك dc
1 حصان - اريد تغيير سرعته لتعمل فى نطاق ( من 0 فولت وحتى 100 فولت)
وذلك عن طريق pwm
وقد قمت بعمل الدائرة الخاصة بال pwm ب 16f877a
بحيث ان خرج ال pwm رقم 1 (pin 17) يدخل على ترانزيستور bc337
واريد ان ااخذ من خرج الترانزيستور اشارة تقوم بتشغيل موسفت
وعندى بعض الاسئلة
1-هل يتم التوصيل بهذه الطريقة ام ان هناك اى تعديل ؟

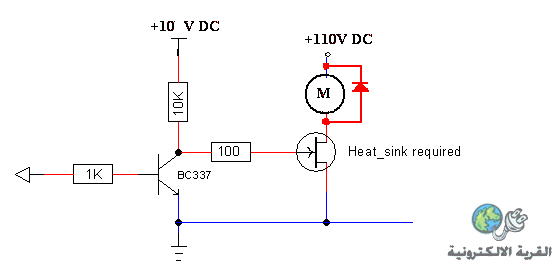

http://www.picbasic.co.uk/forum/atta...1&d=1270676456


2-ممكن رقم موسفت يناسب المحرك الذى وضعت مواصفاته ؟

3-ممكن اعرف السعر التقريبى لهذا الموسفت ؟


وشكرا

[محمد يسرى محمد]

هو الموضوع صعب اوى كده؟

[محمد يسرى محمد]

فين الردود يا جماعة؟

[محمد يسرى محمد]

انا وضعت الاستفسار ده فى قسم الميكروكنتروللر فلم يجيب احد
وها انا اضعه بين ايديكم فى قسم الالكترونيات ولا احد يجيب
فما الحل ؟
هل اضعه فى قسم الميكانيكا مثلا لعل احد الاخوة يجاوبنى

[محمد يسرى محمد]

؟؟؟؟؟؟؟؟؟؟؟؟؟؟

[ماجد عباس محمد]

موتور 1 حصان يعنى 750 وات
750 وات على 100 فولت يكون التيار 7.5 أمبير
استخدم موسفيت يفضل من 20 أمبير أو اكثر مثل IRF640 - IRF 460 أو المتاح بحيث يكون 200 فولت و 20 أمبير N channel وليس P كما رسمت و أيضا لا يتحمل 24 فولت فأى موسفيت يتحمل على البوابة حتى 20 فولت فقط




الدايود المرسوم بالأحمر يجب أن يكون دايود سريع 3 أمبير مثل UFR308 HER306

[محمد يسرى محمد]

اخي العزيز ماجد كالعادة ردك كافي و وافي اسمحلي عندي بعض الاسئلة 1‏_‏ ما هو سعر الموسفت و الدايود الذين ذكرتهم ؟ 2‏_هل يمكن ان استخدم 5 فولت علي بوابة الموسفت بدلا من ال 10 فولت؟ وشكرا

[tarek shata]

المهندس / ماجد عباس
تقبل تحياتى وشكرى لشخصكم الكريم فانا احبك فى اللة
لقد تعلمت منك الكثير جزاك اللة خيرا ولاكن لى ملحوظة ارجوة التصحىح
انت شرحت لتا فى//شرح الدوائر الإلكترونية و تصميمها
اهم شى فى اختيار الترنزيستور هى القدرة ففى IRF460
الفولت 500 التيار 21 القدرة 300 وات عند درجة 25
الترنزيستور الثانى الفولت 200 والتيار 18 والقدرة 125 عند درجة 25
وتعلمنا منك ايضا ان ناخذ القريب من نصف القدرة حتى لا يحترق الترنزيستور
مثال : IRF460
القدرة 300 وات ناخذ 180وات سيكون( 180وات ÷ 100 فولت = 1.8 امبير )
والقدرة للمحرك المطلوب هى 750 وات
وشكرا لك
