اريد جعل اللمبه تشتغل و تطفى بشكل متكرر

[سعودي فن]

ا

السلام عليكم و رحمة الله و بركاته

يا جماعة انا عندي لمبة سيارة تعمل على طاقة 12فولت
اريد جعلها (تبرق ) تشتغل و تطفى بشكل متكرر على مدار الوقت

[جابرعبدالواحد]

اخى سعودى يمكنك استخدام دائرة مذبذب تحتوى على تايمر 555 واضافة ترياك للدائرة

[olmacall]

المشاركة الأصلية كتبت بواسطة سعودي فن

ا

السلام عليكم و رحمة الله و بركاته

يا جماعة انا عندي لمبة سيارة تعمل على طاقة 12فولت
اريد جعلها (تبرق ) تشتغل و تطفى بشكل متكرر على مدار الوقت

كم تريد زمن الاشتعال وزمن الإطفاء ؟؟؟؟ أو بالأحرى كم ومضة بالدقيقة أو بالثانية تحتاج؟

[hks__muj__cj]

المشاركة الأصلية كتبت بواسطة olmacall

كم تريد زمن الاشتعال وزمن الإطفاء ؟؟؟؟ أو بالأحرى كم ومضة بالدقيقة أو بالثانية تحتاج؟

سلام عليكم

انا حاب اسوي الفكرة

زمن الاشتعال 5 ثواني والاطفاء 5 ثواني او 3 ثواني

[سعودي فن]

المشاركة الأصلية كتبت بواسطة olmacall

كم تريد زمن الاشتعال وزمن الإطفاء ؟؟؟؟ أو بالأحرى كم ومضة بالدقيقة أو بالثانية تحتاج؟

اريد زمن المضة من ثانية الى ثانيتين

[olmacall]

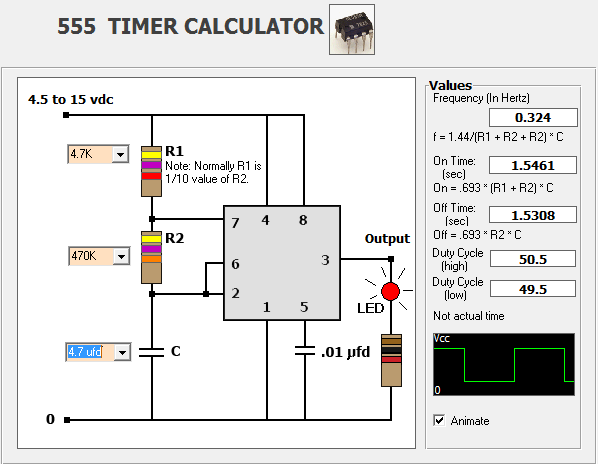

تفضل أخي الكريم هذه الدارة البسيطة والدقيقة بأدائها .
http://upload.qariya.info/images/qar...a9afec6be0.gif

ويمكن بتعديل بسيط على المكثف الكيميائي C وزيادة قيمته إلى 10 ميكروفاراد فيصبح الزمن من 3 إلى 4 ثواني .
وطبعاً لكي تقوم الدارة بتشغيل لمبة 12 فولت أو أكثر عليك بوضع ريليه 6 فولت مكان الدايود الضوئي ، ولاتنسى بوصل ثنائي على أقطاب الريليه وذلك لحماية المؤقت 555
لكم تحياتي

[hks__muj__cj]

المشاركة الأصلية كتبت بواسطة olmacall

تفضل أخي الكريم هذه الدارة البسيطة والدقيقة بأدائها .
http://upload.qariya.info/images/qar...a9afec6be0.gif

ويمكن بتعديل بسيط على المكثف الكيميائي C وزيادة قيمته إلى 10 ميكروفاراد فيصبح الزمن من 3 إلى 4 ثواني .
وطبعاً لكي تقوم الدارة بتشغيل لمبة 12 فولت أو أكثر عليك بوضع ريليه 6 فولت مكان الدايود الضوئي ، ولاتنسى بوصل ثنائي على أقطاب الريليه وذلك لحماية المؤقت 555
لكم تحياتي

مشكور على الصورة والشرخ

تقبل مروري

[سعودي فن]

المشاركة الأصلية كتبت بواسطة olmacall

تفضل أخي الكريم هذه الدارة البسيطة والدقيقة بأدائها .
http://upload.qariya.info/images/qar...a9afec6be0.gif

ويمكن بتعديل بسيط على المكثف الكيميائي C وزيادة قيمته إلى 10 ميكروفاراد فيصبح الزمن من 3 إلى 4 ثواني .
وطبعاً لكي تقوم الدارة بتشغيل لمبة 12 فولت أو أكثر عليك بوضع ريليه 6 فولت مكان الدايود الضوئي ، ولاتنسى بوصل ثنائي على أقطاب الريليه وذلك لحماية المؤقت 555
لكم تحياتي

ألف شكر لك اخوي العزيز
