ممكن المساعدة في هذة الدائرة ؟

[emad1]

السلام عليكم

عايز دائرة الكترونية الدخول 24 فولت من بطارية سيارة عدد 2 والخروج فولتيات (24-12-15 ) والمهم في الموضوع انوا التيار يبقى عالي لاان عندي اجهزة تعمل على هذة الفولتيات واريد ترك استخدام التيار الكهربائي ,, و تمد لمسافات بعيدة بطول السلك 100 متر .
انا فكرت ان استخدم ركليتر (12-15-) والفولتية 24 تخرج كما هي هل هذا صحيح ام لا
وشكرا.

[olmacall]

المشاركة الأصلية كتبت بواسطة emad1

السلام عليكم

عايز دائرة الكترونية الدخول 24 فولت من بطارية سيارة عدد 2 والخروج فولتيات (24-12-15 ) والمهم في الموضوع انوا التيار يبقى عالي لاان عندي اجهزة تعمل على هذة الفولتيات واريد ترك استخدام التيار الكهربائي ,, و تمد لمسافات بعيدة بطول السلك 100 متر .
انا فكرت ان استخدم ركليتر (12-15-) والفولتية 24 تخرج كما هي هل هذا صحيح ام لا
وشكرا.

نعم صحيح أخي عماد ، استخدم منظمات جهد 12-15 فولت مع ترانزستورات قدرة نوع 2N3055 مثلاً وذلك لرفع التيار ، والفولتيه 24 تبقى كما هي .
وبالنسبة للسلك 100 متر لكي لايتأثر التيار يجب أن يكون المقطع كبير بقدر الإمكان، وأنا برأيي أن تركب منظمات الجهد بالقسم الأخير من السلك وليس في بدايته.
لك تحياتي

[فكروعلم]

المشاركة الأصلية كتبت بواسطة olmacall

نعم صحيح أخي عماد ، استخدم منظمات جهد 12-15 فولت مع ترانزستورات قدرة نوع 2N3055 مثلاً وذلك لرفع التيار ، والفولتيه 24 تبقى كما هي .
وبالنسبة للسلك 100 متر لكي لايتأثر التيار يجب أن يكون المقطع كبير بقدر الإمكان، وأنا برأيي أن تركب منظمات الجهد بالقسم الأخير من السلك وليس في بدايته.
لك تحياتي

كم قيمة التيار الذي تريده

[emad1]

اشكرك اخي olmacall على توضيحك الرائع وياريت اتكمل جميلك بمخطط من اجل الترانستورات
2n وماذا تقصد بهذة الجملة ( المقطع كبير بقدر الإمكان)

.................................................. ................................

اخي فكر التيار غير محدود البطارية الواحدة 190 امبير اثنان على التوالي 24 فولت هل تخرج كما هي ولاتوثر على الاجهزة ام تخفض لمقدار معين .هذااولا ً

ثانيا هل بالامكان رفع فولت 12 الى 24 مع تيار عالي وهل هذة العملية عملية وشكرا لكم .

[olmacall]

المشاركة الأصلية كتبت بواسطة emad1

اشكرك اخي olmacall على توضيحك الرائع وياريت اتكمل جميلك بمخطط من اجل الترانستورات
2n وماذا تقصد بهذة الجملة ( المقطع كبير بقدر الإمكان)

.................................................. ................................

اخي فكر التيار غير محدود البطارية الواحدة 190 امبير اثنان على التوالي 24 فولت هل تخرج كما هي ولاتوثر على الاجهزة ام تخفض لمقدار معين .هذااولا ً

ثانيا هل بالامكان رفع فولت 12 الى 24 مع تيار عالي وهل هذة العملية عملية وشكرا لكم .

قصدت بعبارة المقطع الكبير ، أن تكون ثخانة السلك كبيرة نوعاً ما ، لأن مسافة 100 متر ستقوم بتخفيض التيار لدرجة كبيرة.
وبالنسبة للترانزستورات فقد قدم الأخ الكريم فكر وعلم مشكوراً عدة دارات بمشاركاته السابقة من أجل رفع تيار المنظمات الكهربائية باستخدام ترانزستورات القدرة وعلى سبيل المثال وليس الحصر الترانزستور 2n3055 ،
وهذا الرابط :

http://www.qariya.com/vb/showthread.php?t=109496

من تصميم الأخ فكر يعبر عن المبدأ العام لزيادة التيار في منظمات الجهد، وطبعاً بإمكانك وصل عدة ترانزستورات قدرة للوصول للتيار الذي تحتاجه.
ـ وبالنسبة لرفع الجهد بإمكانك أخي عماد مراجعة الرابط :
http://www.qariya.com/vb/showthread.php?t=46199

ولكن برأيي الشخصي هذه الطرق غير عملية نوعا ما لأن رفع الجهد سيكون على حساب التيار.
لكم تحياتي

[Tico]

السلام عليكم
مادام لديك بطاريتين على التوالي ممكن طبعا تأخذ 24 فولت من مجموع البطاريتين كما ذكرت .
وفي نفس الوقت ممكن كذلك تأخذ 12 فولت مباشرة من البطارية الاولى ولن تحناج الا الى دارة جهد واحد هو جهد 15 فولت ..

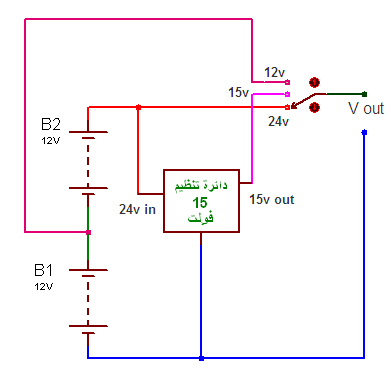

رسم بسيط لتوضيح الفكرة :
http://upload.qariya.info/images/qar...704b8af480.png

[فكروعلم]

لقد قام الأخ olmacal والأخ تيكو بالأأجابة الكافية والوافية

[emad1]

شكرا جزيلا للجميع وضحت الفكرة كما تخيلتها ولكن حبيت اتأكد .
