دارة الكترونية للنقاش ( 2 )

[فكروعلم]

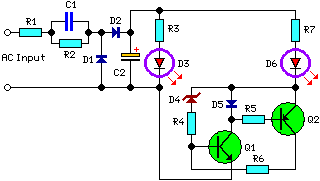

أقدم لكم اليوم دارة الكترونية جديدة للنقاش في تحليل وأستنتاج عمل الدارة




R1_____________470R 1/2W Resistor
R2_____________220K 1/4W Resistor
R3,R7__________470R 1/4W Resistors
R4_______________1K 1/4W Resistor
R5_______________2K2 1/4W Resistor
R6_____________330R 1/4W Resistor
C1_____________330nF 630V Polyester Capacitor
C2______________10F 25V Electrolytic Capacitor
D1,D2________1N4007 1000V 1A Diode
D3,D6___________LEDs (Color and shape at will)
D4_________BZX79C10 10V 500mW Zener Diode (See Notes)
D5___________1N4148 75V 150mA Diode
Q1____________BC547 45V 100mA NPN Transistor
Q2____________BC557 45V 100mA PNP Transistor

منقول للفائدة

[ali077]

المشاركة الأصلية كتبت بواسطة فكروعلم

أقدم لكم اليوم دارة الكترونية جديدة للنقاش في تحليل وأستنتاج عمل الدارة




R1_____________470R 1/2W Resistor
R2_____________220K 1/4W Resistor
R3,R7__________470R 1/4W Resistors
R4_______________1K 1/4W Resistor
R5_______________2K2 1/4W Resistor
R6_____________330R 1/4W Resistor
C1_____________330nF 630V Polyester Capacitor
C2______________10F 25V Electrolytic Capacitor
D1,D2________1N4007 1000V 1A Diode
D3,D6___________LEDs (Color and shape at will)
D4_________BZX79C10 10V 500mW Zener Diode (See Notes)
D5___________1N4148 75V 150mA Diode
Q1____________BC547 45V 100mA NPN Transistor
Q2____________BC557 45V 100mA PNP Transistor

منقول للفائدة

السلام عليكم
اخي الكريم اشكرك على الفكرة الجميلة
اضن ان D1 وD2 وC2 تكون دائرة للتقويم و التنعيم R3وR7 لتحديد التيار وحماية D3و D6واظن انهاللدلالة على وجود الفولطية احب ان اعرف رئيك او تصحح اخطائى ...

[نعيم البديري]

[QUOTE=فكروعلم;709069]أقدم لكم اليوم دارة الكترونية جديدة للنقاش في تحليل وأستنتاج عمل الدارة



السلام عليكم اخي العزيز شكرا لاحيائكم الموضوع في الدائرة الثانية للنقاش وعلى بركة الله نبدا التحليل:الادخال متناوب( R1,R2,C1,D1,D2,C2)هي لتحويل الدخل الى(DC)الدايود الضوئي D3سيعمل في كل الاحوال دالا على تشغيل الدائرة (On)وانR3هي طبعا لتحديد تيار الدايود كذا R7,الترانستور Q1وهو npnسوف لايعمل الا بوصول قيمة الجهد اللازمة لجعل الانحياز امامي لقاعدته ولوجود زينرD4 بقيمة 10vلذالك يكون الدايود الضوئي الثاني D6مرتبطا بالعمل مع هذا الترانسستور : ناتي الان الى دور الترانسستور الثاني Q2وهو من نوع pnp وهنا يكمن سر الدائرة كما اضن هذا الترانسستور سوف لايعمل اي لايكون في حالة on الا بشرط ان يكون انحياز قاعدتة سالب وهذا الشرط لايتحقق الا بطريق واحد وهي كون Q1في حالة on وفي تلك اللحظه التي يكون فيها Q2 في حالة on سيجهز قاعدة Q1بانحياز موجب امامي لذالك سيبقى الترانسستورين في حالة On (كل منهما معتمد على الاخر) حتى لو هبط الجهد المار من خلال الزنر واصبح (open) فيبقى الدايود الضوئي D6 في حالة مسك (hold)هذه كما فهمتها آلية عمل الدائرة بقي استخدامها ساترك ذالك لمشاركة اخرى : لحد الان كم استحق من درجة وشكرا وعذرا للاطالة.

[فكروعلم]

[quote=نعيم البديري;709165]

المشاركة الأصلية كتبت بواسطة فكروعلم

أقدم لكم اليوم دارة الكترونية جديدة للنقاش في تحليل وأستنتاج عمل الدارة



السلام عليكم اخي العزيز شكرا لاحيائكم الموضوع في الدائرة الثانية للنقاش وعلى بركة الله نبدا التحليل:الادخال متناوب( R1,R2,C1,D1,D2,C2)هي لتحويل الدخل الى(DC)الدايود الضوئي D3سيعمل في كل الاحوال دالا على تشغيل الدائرة (On)وانR3هي طبعا لتحديد تيار الدايود كذا R7,الترانستور Q1وهو npnسوف لايعمل الا بوصول قيمة الجهد اللازمة لجعل الانحياز امامي لقاعدته ولوجود زينرD4 بقيمة 10vلذالك يكون الدايود الضوئي الثاني D6مرتبطا بالعمل مع هذا الترانسستور : ناتي الان الى دور الترانسستور الثاني Q2وهو من نوع pnp وهنا يكمن سر الدائرة كما اضن هذا الترانسستور سوف لايعمل اي لايكون في حالة on الا بشرط ان يكون انحياز قاعدتة سالب وهذا الشرط لايتحقق الا بطريق واحد وهي كون Q1في حالة on وفي تلك اللحظه التي يكون فيها Q2 في حالة on سيجهز قاعدة Q1بانحياز موجب امامي لذالك سيبقى الترانسستورين في حالة On (كل منهما معتمد على الاخر) حتى لو هبط الجهد المار من خلال الزنر واصبح (open) فيبقى الدايود الضوئي D6 في حالة مسك (hold)هذه كما فهمتها آلية عمل الدائرة بقي استخدامها ساترك ذالك لمشاركة اخرى : لحد الان كم استحق من درجة وشكرا وعذرا للاطالة.

علامتك يا أخ نعيم 90 بالمية حسب شرح الدارة وهذه الدارة للدلالة على الجهد ما إذا كان 110 فولت أو 220 فولت والدارة بسيطة للغاية وكانت الغاية هي من طرح الدارة ليس فائدتها إنما لكي نحاول معرفة عملها وسأغلق الموضوع لأن الدارة ليست دقيقة وتحتاج إلى دقة عالية في قيمة المقاومات وسأطرح موضوع أخر

الموضوع مغلق من قبلي ( فكروعلم )
