لماذا يربط موجب البتارية في دوائر الانفرتر بالمحول

[عمار سرور]

اسلام عليكم

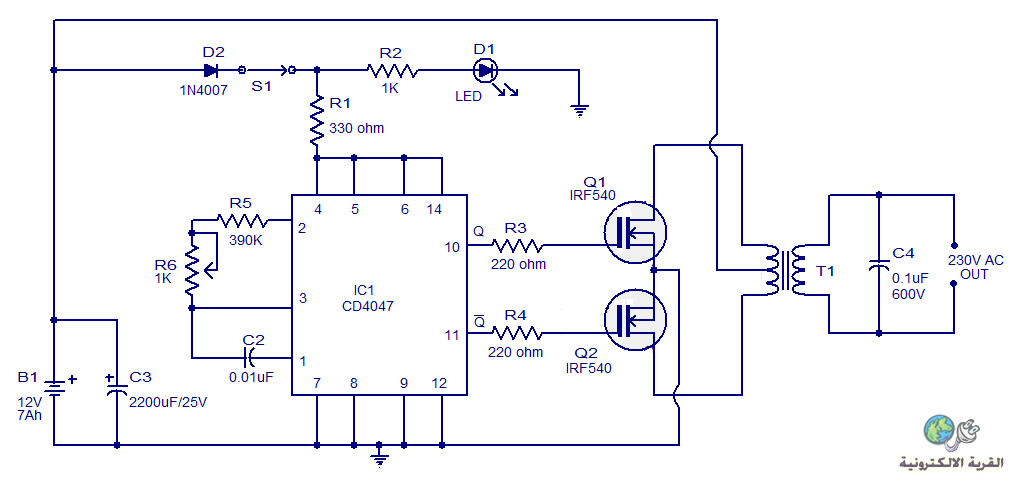

معاي سوال دايما يحرني لماذا يربط موجب اليتارية في دوائر الانفرتر بالمحول. مثل هذة الدائرة http://upload.qariya.info/images/qar...8c2dfa83bb.png

[hussien1995]

أخي الكريم جهد الموجب الى نقطة الوسط في المحولة لأن الترانزستورين الأخرين يستخدمون الجهد السالب للبطارية وتعتبر الأنفيرترات التي تحوي على نقطة وسط وتوصل الى موجب البطارية هي من أسهل الأنفيرترات

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة عمار سرور

اسلام عليكم
معاي سوال دايما يحرني لماذا يربط موجب اليتارية في دوائر الانفرتر بالمحول. مثل هذة الدائرة http://upload.qariya.info/images/qar...8c2dfa83bb.png

وعليكم السلام : بمعنى اخر لان البورات المستخدمة مع المحول هي من نوع npn فيمثلان في هذه الحاله مفتاحين مربوطين على جهتي السنتر للمحول يوصلان الخط السالب على التعاقب الى طرفي المحول لذا يجب ربط سنتر تاب المحول الى الموجب . هذا من جانب ومن جانب اخر استخدم ال(E) الامتر لكل بور مع السالب سيكون التعامل مع القاعدة(B) باقل جهد اشارة موجبة (الانحياز الامامي للنوع pnp) وكما تعلم سهولة توفر مثل هذا النوع تكون اكبر من نوع pnp ,ولو تم استخدام النوع الاخير لتم ربط سنتر المحول للخط السالب مع تغيير درايف تشغيل البورات بالانحياز السالب طبعا ارجو ان تكون الفكرة قد وصلت وشكرا.
