دارة الكترونية للنقاش ( 4 )

فكروعلم · 12-01-2013, 11:12 PM

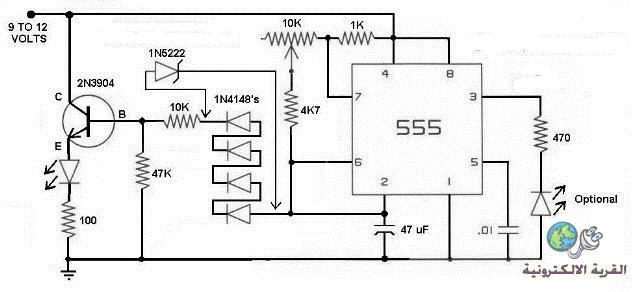

هذه دارة جديدة للنقاش من أجل تحليلها وأستنتاج مبدأ عملها
ملاحظة هناك خطأ بالدارة يجب الأنتباه عليه

نعيم البديري · 13-01-2013, 05:08 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة فكروعلم

هذه دارة جديدة للنقاش من أجل تحليلها وأستنتاج مبدأ عملها
ملاحظة هناك خطأ بالدارة يجب الأنتباه عليه

السلام عليكم اخي فكر وعلم يسرني عودتكم لنا بدائرة جديدة للنقاش كذالك يسرني ان اشارك بافتتاح النقاش لهذه الدائرة : نبدا قبل ان يسبقنا احد فيكون الكلام لايحمل معنى مابدات به من قول : الدائرة كما يبدو مذبذب يستخدم الدائرة المتكاملة (555) كما واضح من المخطط على الجهة اليمنى يوجد خطا كما ذكرت على يسار الدائرة وهو كما اضن اتجاه الدايود الضوئي المربوط مع باعث الترانسستور الى الارضي اذا الخطاء(الاتجاه) متى يعمل هذا الدايود الضوئي ومتى يكون الترانسستور (on) سوف اكمل بمشاركة اخرى ان شاء الله دعني اضغط الان على (اعتمد المشاركة)

السيد بدوى · 13-01-2013, 05:25 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة فكروعلم

هذه دارة جديدة للنقاش من أجل تحليلها وأستنتاج مبدأ عملها
ملاحظة هناك خطأ بالدارة يجب الأنتباه عليه

السلام عليكم =اظن الخطأ في خرج المتكامله علي الطرف 3 يجب ان يكون الخرج علي الترانزستور يتم توصيل رقم 3 علي طرف الترانزستورB ثم توصيل Eعلي الارضي وتوصيل الليدات علي Cمن خلال مقاومه

نعيم البديري · 13-01-2013, 06:11 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة السيد بدوى

السلام عليكم =اظن الخطأ في خرج المتكامله علي الطرف 3 يجب ان يكون الخرج علي الترانزستور يتم توصيل رقم 3 علي طرف الترانزستورB ثم توصيل Eعلي الارضي وتوصيل الليدات علي Cمن خلال مقاومه

لا اتفق معك اخي على هذا القول لان هناك فكرة من وضع الترانسستور في هذا المكان من الدائرة وثانيا الدايود الضوئي على خرج المتكامله(555) لايحتاج لمكبر ترانسستور وكل هذا الكلام لا اضن ان الفكرة من الدائرة هي مذبذب فقط والنقاش يدور على اعتبار الخطأ الذي نوه عنه الاخ صاحب الموضوع هو (اللغز او السر ) كلا ليس هذا القصد بل هو ابعد من ذالك ونرغب بنقاش ساخن وما احلى الاشياء الساخنة في هذه الايام الثلجية ! ننتظر التعليق من صاحب القرار مع التحيات.

خضران · 13-01-2013, 09:30 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة فكروعلم

هذه دارة جديدة للنقاش من أجل تحليلها وأستنتاج مبدأ عملها
ملاحظة هناك خطأ بالدارة يجب الأنتباه عليه

بل اظن الخطأ والله اعلم انه في اقطاب الدايود المضئ الواقع على خرج المتكاملة فهي معكوسة ولايضيء الدايود بهذه الطريقة

خضران · 13-01-2013, 09:49 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة فكروعلم

هذه دارة جديدة للنقاش من أجل تحليلها وأستنتاج مبدأ عملها
ملاحظة هناك خطأ بالدارة يجب الأنتباه عليه

بل اظن الخطأ والله اعلم انه في اقطاب الدايود المضئ الواقع على خرج المتكاملة فهي معكوسة ولايضيء الدايود بهذه الطريقة

فكروعلم · 13-01-2013, 10:12 AM

السلام عليكم الخطأ هو أتجاه الديود الضوئي هيا بنا نمكمل النقاش في الدارة

نعيم البديري · 14-01-2013, 06:31 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة فكروعلم

هذه دارة جديدة للنقاش من أجل تحليلها وأستنتاج مبدأ عملها
ملاحظة هناك خطأ بالدارة يجب الأنتباه عليه

السلام عليكم :لحد اللحظة لم نرى النقاش والتحليل لعمل هذة الدائرة فلنبدأ بالدردشة اذا سمحتم : المذبذب الغير مستقر للدائرة المتكاملة (555) سيعمل فلاشر للدايود الضوئي المربوط على خرج الدائرة (رجل 3) الدايود الضوئي المربوط على التوالي مع الترانسستور ايضا سيعمل فلاشر لماذا لان تجهيز قاعدة الترانسستور بالاتجاه الامامي مرتبط بالجهد المتكون على القطب(trigger) القطب2 من الدائرة المتكاملة وهذا الجهد متغير صعودا ونزولا حسب شحن المتسعة 47 مايكرو فاراد عن طريق المقاومات المربوطه باتجاه ال(VCC) وتفريغها عن طريق قطب(7) من ال 555 اما الدايودات الاربعه او مايعادلها الزينر فهو لتحديد فيمة الجهد المسموح فوفها اشتغال الترانسستور عن طريق تجهيز الفاعدة بالانحياز الامامي ,,
