سؤال بسيط .. ريموت التليفزيون

[reegolas cage]

السلام عليكم و رحمه الله و بركاته

اكيد مافيش حد فينا مافكش ريموت التليفزيون او دراع بلاى استيشن او اى شئ يحتى على push button

انا مشكلتى ايه الفكره ان تكون المنطقه اللى بضغط الpush button عليها بالشكل ده
بالاضافه فى منطقه اراها فى اشيائ كثيره على شكل دائره سوداء صغيره ماهى هذه الدائره الصغيره و ماوظيفتها

http://im31.gulfup.com/bhSx1.jpg

جزاك الله خيرا

[yasser55]

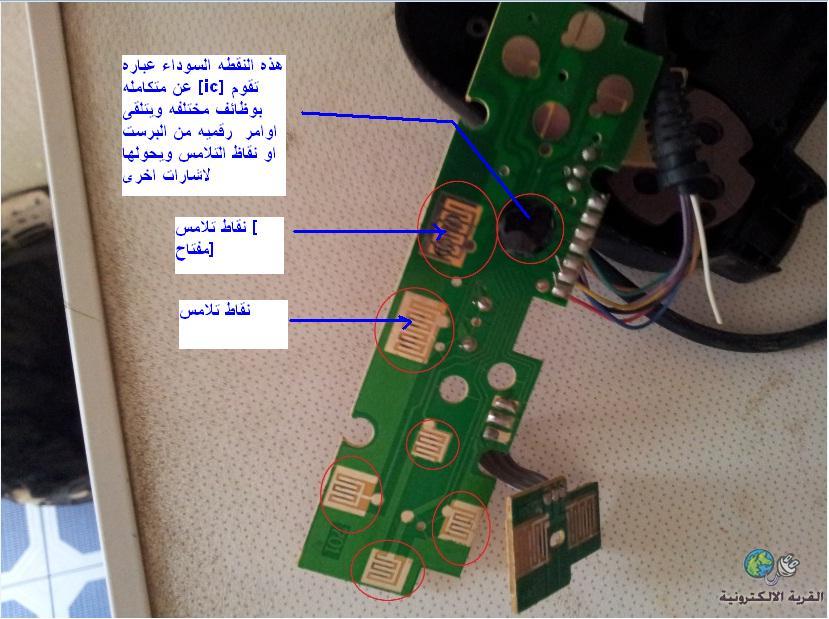

السلام عليكم اخى الكريم فى هذه الصوره المرفقه توضيح بسيط وملخص

http://upload.qariya.info/images/qar...ebe852fa76.jpg

[reegolas cage]

المشاركة الأصلية كتبت بواسطة امير للاليكترونيات

السلام عليكم اخى الكريم فى هذه الصوره المرفقه توضيح بسيط وملخص

http://upload.qariya.info/images/qar...ebe852fa76.jpg

جزاك الله خير ياباشمهندس امير على التواصل و لكن ماالهداف من هذا الشكل للنقاط التلامس

و كيف يمكن التعرف على نوع هذا ic

[yasser55]

اهلا بك اخى
اولا نتفق ان هذه النقاط هى نقاط تلامس لمفتاح مثل اى مفتاح او سويتش
فلو ضربنا مثالا بالريموت كنترول سنجد ان فوق كل نقطه من هذه النقاط زرار مطاطى عليه من الاسفل ماده موصله سوداء اللون عندما نضغط عليها فانها تعمل على وصل هذه النقاط وبالتالى قفل الدائره وتشغيلها حسب الهدف منها او وظيفتها المحدده بتردد معين
اما الهدف من الشكل فهو تامين تلامس صحيح بين هذه النقاط والازرار التى شرحناها بالاعلى
ثم على حسب تصميم الجهاز وهكذا
اما ال ic فيتعرف عليه من خلال الرقم والداتا شيت له وتبين الداتا اطراف ال ic ووظيفة كل طرف وطريقة التوصيل

ومكونات ال ic رغم صغر الحجم للكثير منها الا انها تحتوى بداخلها الكثير من العناصر الاخرى مثل المقاومات والترانزستورات
ارجو ان اكون وضحت الفكره ولو بالقليل تقبل تحياتى

[reegolas cage]

جزاك الله خيرا ياباشمهندس امير و لكن اليس هناك طريقه لمعرفه رقم ال ic ف مثل هذه الحاله اذا لم توجد له داتا شيت

[abood1995]

بالنسبه للic المذكور كيف يتم تثبيته لانو انا بعد ما فتحت ريموت قمت بازالته بالقوه لم اجد ماده اللحام فكيف يثبت هذا العنصر وكيف يوصل مع العناصر الاخرا

[yasser55]

اهلا بكم احبائى
اخى reegolas cage بعض الريموتات الجيده الصنع بها ic يمكن ازالته وتغييره وعليه الرقم وله داتا شيت وخلافه اما الانواع الرخيصه فيمكن ان يكون الرقم مكتوب على البورد ولو مش مكتوب طبعا هايكون صعب معرفة الرقم

واخى abood1995 يثبت باللحام اخى ولا طريقه للتثبيت غير ذالك ويتم لحامه فبل وضع الماده السوداء عليه بعدها يصبحون جزء واحد تقريبا -ويوصل مع العناصر الاخرى - كل طرف من هذا ال ic موصل حسب الدائره بخطوط توصيل من النحاس وهذه الخطوط مطليه بماده عازله وهى تظهر بوضوح على البورد
خالص تحياتى
