دائره الشحن بالتفصيل ..... الجزء الاول ///

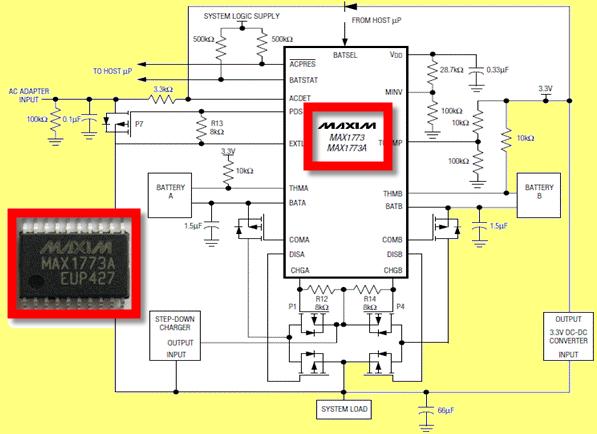

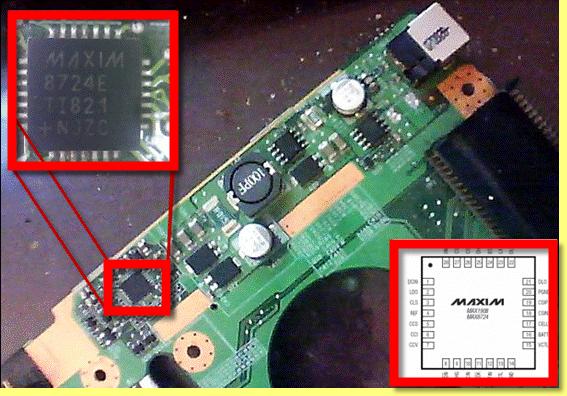

سنتعرف علي دائره الشحن بالتفصيل باذن الله من البدايه :- 1. طريقه قياس الفولتيه على الشاحن تتمعمليه قياس الفولت على شاحن اللابتوب بضبط الأفوميتر على وضع الفولت 20 DC ثم وضع الطرف الأسود على أرضى الشاحن والطرف الأحمر داخل سوكت الشحن ،،،، بعد قياس الفولتيه على الشاحن يتوجب علينا معرفه دائره الشحن ومكوناتها بالتفصيل لكن أولاَ دعونا نتعرف على إحتمالات تشغيل اللابتوب بأدابتر الشحن أو بالبطاريه هناك واحد من ثلاثه إحتمالات يمكن أن تحدث 1. تشغيل اللابتوب بالشاحن فقط 2. تشغيل اللابتوب بالبطاريه فقط 3. تشغيل اللابتوب فى وجود الشاحن والبطاريه معا وسندرس كل احتمال علي حدا :- أولاَ : اللابتوب يعمل بالشاحن فقط  يمر التيار مباشره من الشاحن إلى أيسيه الشحن Charger IC والذى بدوره يقوم بأمر الموسفت الموجود خلف الشاحن والذى يعمل كسويتش ويسمى AD SWITCH FET بفتح البوابه ليمر الفولت مباشره إلى بورده اللابتوب لكى يعمل اللابتوب بصوره طبيعيه . أى أن الجهد الناتج من الأدابتر DC يتجه إلى ال External Load أو إلى البورده DCBATOUT  ثانياٌ :- اللابتوب يعمل بالبطاريه فقط  فى هذه الحاله لا يصل فولت من أدابتر الشحن إلى أيسيه الشحن وبالتالى يقوم أيسيه الشحن بفتح سويتش البطاريه Battery Switch On Power FET ليقوم بإرسال الفولت إلى الماذربورد مباشره BAT>DCBATOUT والصوره التاليه توضح ذلك على مخطط لابتوب HP Pavilion DV 6000  ثالثاٌ :- اللابتوب يعمل فى وجود أدابتر الشحن والبطاريه فى هذه الحاله يستقبل أيسيه الشحن الفولت من الأدابتر ويقوم بفتح بوابه السويتش ليمر الفولت مباشره إلى المازربورد لكى يعمل اللابتوب وفى نفس اللحظه يقوم أيسيه الشحن بدوره فى عمليه شحن البطاريه والتحكم فى عمليه الشحن عن طريق الكنترولات والسينسورات الموجوده فى الدائره . فضلا عن ذلك وبما أن أيسيه الشحن هو المسئول عن التأكد من وجود الشاحن سواء فى بدايه تشغيل اللابتوب أو أثناء عمليه التشغيل أو خلال عمليه الشحن فتحت أى ظرف من الظروف فى حاله خلع الشاحن من اللابتوب يقوم أيسي الشحن بفتح البوابه الخاصه بسويتش البطاريه لكى يعمل اللابتوب إعتمادا على البطاريه . وبالتالى فى حاله أن البطاريه غير مشحونه أو لا يوجد بطاريه من الأساس فإن اللابتوب يقوم بعمليه الإطفاء مباشره /////////////////// مكونات دائره الشحن 1.أيسيه الشحن Charger IC وهو الإيسى المسئول عن إكتشاف وجود الشاحن وتنظيم عمليه شحن الفولت والأمبير للبطاريه وتمرير الفولت فى حاله وجود الشاحن أو البطاريه أو كلاهما معا إلى البورده لكى يعمل اللابتوب وهناك العديد من أيسيهات الشحن فى اللابتوب نذكر منها Max8724, Max8725, Max8731, PQ24740, PQ24745, PQ24751, ISL6255 والعديد من الأيسيهات الأخرى التى تستعمل فى شحن بطاريات اللابتوب وغالبا ما يوجد هذا الأيسى بجوار البطاريه . كما يتتضح من الصوره التاليه  وسندرس بعض ايسيهات الشحن أيسى MAX8724   أيسى MAX1773  باقي للتكمله تحياتي للجميع |
