ممكن بعض المعلومات عن بور سبلاي

[emad1]

السلام عليكم

لدي بور سبلاي الكومبيوتر رفعت فولتيته الى 15 فولت اريد تركيب عليه عدادان للفولتية وواحد للاامبيرية مع فوليوم( مقاومة متغيرة ) لتغيير الفولتية من صفر فولت الى 15 فولت اذا امكن مخطط لعملية تركيب العدادات مع الفوليوم وشكراً.

ممكن طريقة البحث عن مخططات لبور سبلاي مع العدادات الامبيرية والفولتية .

[بسام1970]

المشاركة الأصلية كتبت بواسطة emad1

السلام عليكم

لدي بور سبلاي الكومبيوتر رفعت فولتيته الى 15 فولت اريد تركيب عليه عدادان للفولتية وواحد للاامبيرية مع فوليوم( مقاومة متغيرة ) لتغيير الفولتية من صفر فولت الى 15 فولت اذا امكن مخطط لعملية تركيب العدادات مع الفوليوم وشكراً.

ممكن طريقة البحث عن مخططات لبور سبلاي مع العدادات الامبيرية والفولتية .

السلام عليكم ورحمة الله وبركاته أخ عماد أين تغيب طويلا؟ لا بد وأنك مشغول, أعانك الله

تريد أن تضيف لوحدة التغذية دائرة خفض جهد وتحديد تيار, اليس كذلك

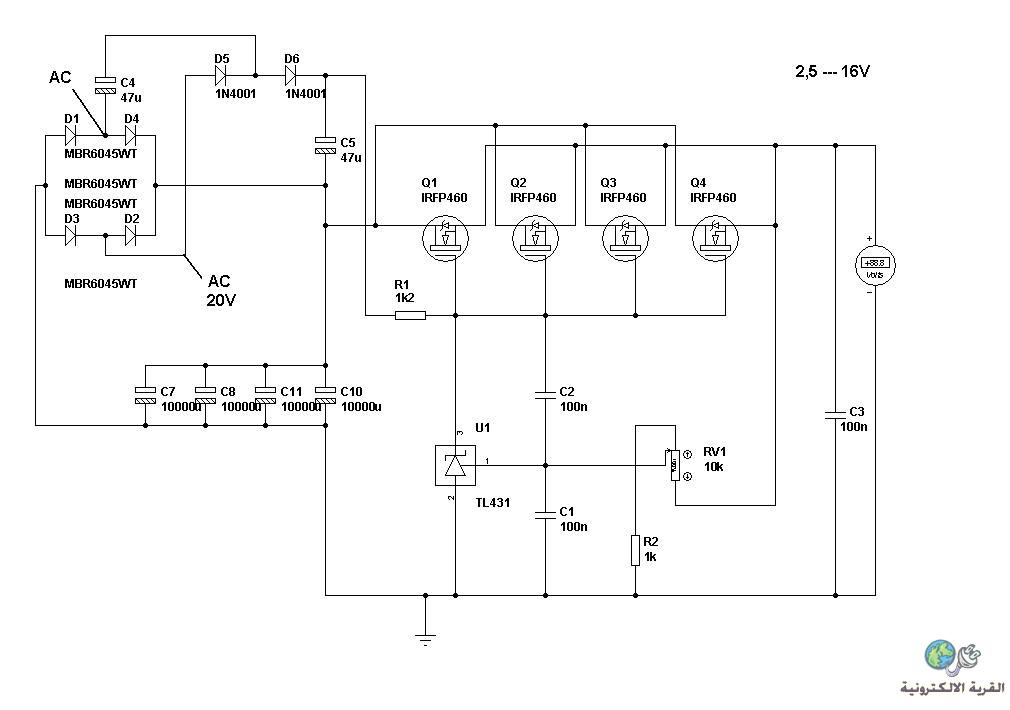

أقترح دائرة غير تقليدية أي ليست ب317 ولا 350....
وليست بترانزستورات ثنائية

بل بترانزستورات موصفيت وأي سي مرجعية تي إل431

لأن كفاءتها أعلى من غيرها والهبوط في الجهد عند تشغيل أحمال أمبيرية عالية يكون قليل.

تتطلب الدائرة موصفيت ذو RDSon منخفض جدا
أو استخدام أكثر من موصفيت على التوازي

هنا الفكرة مبسطة وبتغذية خاصة للبوابة حيث يمكن أن يكون جهد البوابة أعلى بقليل من جهد المصرف

http://upload.qariya.info/images/qariya-3386b56b2f.jpg

[emad1]

وعليكم السلام اخي وحبيبي في الله أستاذي أستاذ بسام والله مشتاقين جدا جدا وانا موجود دائما على النت , بحثت عن مخطط لدائرة بور سبلاي تربط معها العدادات الامبيرية والفولتية فلم اجد لذلك طرحت سوالي وجاءني الرد منك ولو اعرف ان السوال سوف يظهرك لنا لاانك غائب من مدة لكنت دائم السوال .
عزيزي استاذ بسام كما اسلفت سابقا لدي بور سبلاي الكومبيوتر ورفعت فولتيته لل 15 فولت وحبيت ان استخدمه في ورشتي للفحص وحبيت اركب عليه العدادات هذة مع فوليوم لرفع الفولت من (0-15 ) فولت يعني اتحكم بالفولت من خلال البوت وحضرتك طرحت فكرة الموسفتات انا لااريد ان اعقد الدائرة بالموسفتات بعذ أذنك طبعا اريد فولتية معينة وتربط معها العدادات (الفولت والامبير ) وبوت لتغيير الفولت من صفر الى 15 فقط .والاهم منطقة ربط البوت .وشكرا لك وجزاك الله كل خير .
والسلام عليكم ورحمة الله وبركاته .

[hussien1995]

أخي الكريم مابعرف اذا هالموضوع بحل مشكلتك ولا لأ بس أنشاء الله يحلها ,وسؤال أخي كيف رفعتها أرجو وضع الطريقة لتعم الفائدة على الجميع وشكرا.
http://320volt.com/akim-voltaj-ayarl...nagi-modifiye/

[بسام1970]

المشاركة الأصلية كتبت بواسطة emad1

وعليكم السلام اخي وحبيبي في الله أستاذي أستاذ بسام والله مشتاقين جدا جدا وانا موجود دائما على النت , بحثت عن مخطط لدائرة بور سبلاي تربط معها العدادات الامبيرية والفولتية فلم اجد لذلك طرحت سوالي وجاءني الرد منك ولو اعرف ان السوال سوف يظهرك لنا لاانك غائب من مدة لكنت دائم السوال .
عزيزي استاذ بسام كما اسلفت سابقا لدي بور سبلاي الكومبيوتر ورفعت فولتيته لل 15 فولت وحبيت ان استخدمه في ورشتي للفحص وحبيت اركب عليه العدادات هذة مع فوليوم لرفع الفولت من (0-15 ) فولت يعني اتحكم بالفولت من خلال البوت وحضرتك طرحت فكرة الموسفتات انا لااريد ان اعقد الدائرة بالموسفتات بعذ أذنك طبعا اريد فولتية معينة وتربط معها العدادات (الفولت والامبير ) وبوت لتغيير الفولت من صفر الى 15 فقط .والاهم منطقة ربط البوت .وشكرا لك وجزاك الله كل خير .
والسلام عليكم ورحمة الله وبركاته .

أخي الحبيب أحبك الله الذي أحببتني له
وجزاك الله خيرا على كلامك الطيب وحسن ظنك

طبعا أخي الحبيب يمكنك أن تستخدم دائرة قد تراها أبسط مما اقترحت عليك ولكن على كل حال سيكون أعلى جهد تحصل عليه هو 12 فولت
لأنه لو استخدمت إل إم317 فسيكون أعلى جهد 12 فولت تقريبا
كما أن أقصى تيار ومع تبريد المنظم ومراعاة القدرة الكلية للمنظم سيكون 1ونصف أمبير بالكاد

http://www.google.com/search?hl=en&s...AcvntQbVx4HYAw

وبالتالي فإنك لن تستطيع استغلال تيارات عالية من وحدة التغذية التي لديك لأغراض الشحن مثلا أو تشغي أحمال كبيرة كالمحركات وإنارة بعض المصابيح....

صحيح أنه من أسهل الدوائر هي استخدام المنظم إل إم 317
وإذا أردت الاستفادة من تيارات أعلى يمكنك إما إضافة ترانزستور قدرة مثل 2إن3055

http://www.google.com/search?hl=en&s...w=1280&bih=921

أو منظم 3 أمبير إل إم 350

http://www.google.com/search?hl=en&s...fa8feb0dc2fcff
أو منظم 5 أمبير إل إم 338

http://www.google.com/search?hl=en&s...w=1280&bih=921

وهنا بترانزستورات وبدون أي سي منظم

http://www.google.com/search?hl=en&s...fa8feb0dc2fcff

نسيت أن أذكر لك إن البدء من صفر سوف يعقد الدائرة كثيرا
لأن جهد الإل إم317 يبدأ من 1وربع فولت

[emad1]

جزاك الله كل خير اخي أستاذ بسام
لاشك جميع الروابط التي تفضلت بها جميعها مهمة جدا وسوف أستفيد منها كثيرا ,

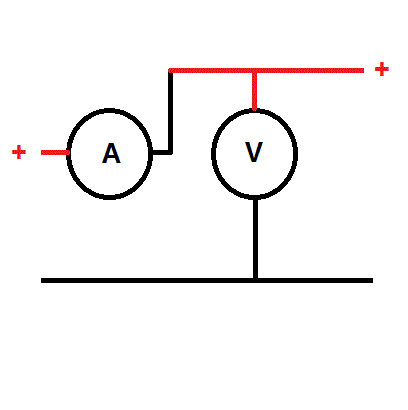

ولكن انا عندي البور سبلاي جاهز وكامل ويخرج 15 فولت تمام وامبير بحدود 10 امبير أو أقل ,,أعتقد فقط اركب عليه العدادات اليس كذلك , وانا اسف ان أطلت عليك بموضوعي
