مساعده من خبراء القريه الكرام محتاج تعديل علي الدايره المرفقه

[فادى السعيد]

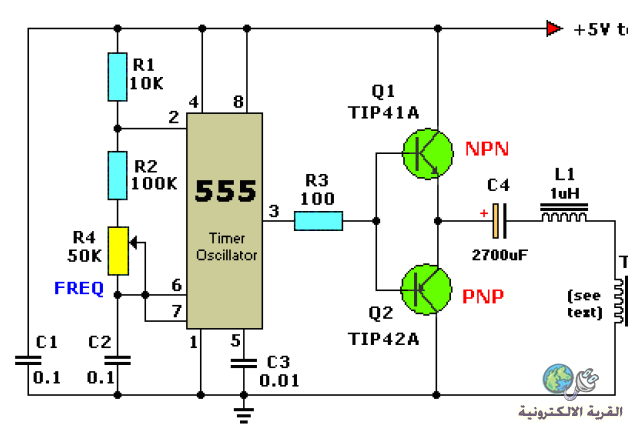

محتاج تعديل علي الدايره المرفقه



محتاج ابدل الترانزوستورينTip41 و 42 لتغير التغذيه من 5 فولت الي 300 فولت هكذا

هل يمكن استخدام الثايروستر او الموسيفت مكان الترانزوستورين ليتحمل الفولت

وكيف ربطهما مع اي سي ال 555

ولكم تحياتي

[فادى السعيد]

اين الرد من الخبراء

[ماجد عباس محمد]

أولا الصبر جميل فربما الساعتين منذ أن رفعت المشارمة الأولى للثانية الناس لهم مشاغل و لم يكن أحد متواجد
الحل استخدم IR2112 و الدائرة فى الصفحة الأولى من الداتا شيت

[فادى السعيد]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أولا الصبر جميل فربما الساعتين منذ أن رفعت المشارمة الأولى للثانية الناس لهم مشاغل و لم يكن أحد متواجد
الحل استخدم IR2112 و الدائرة فى الصفحة الأولى من الداتا شيت

الف شكر اخي ماجد علي الرد والمتابعه وياريت الصبر منك معي لاني مهتم بالموضوع

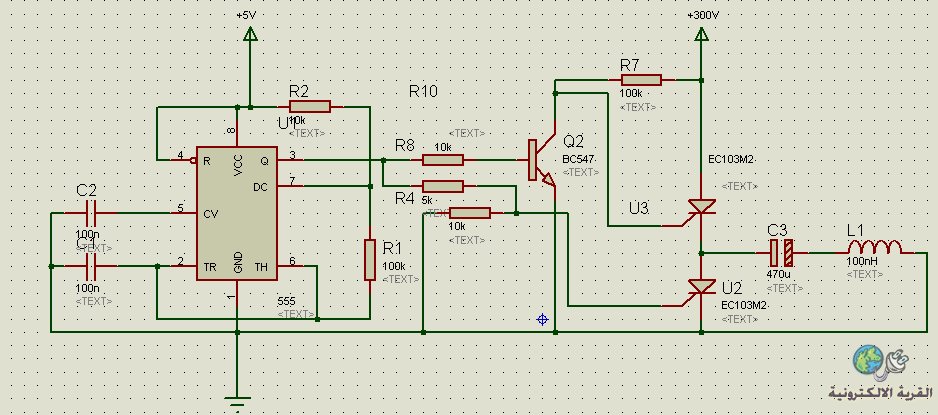

ممكن حضرتك تشرح IR2112 وكيف ربطها مع 555 وانا عملت دايره علي برتوس

عايز راي حضرتك فيها


والف شكر

[ماجد عباس محمد]

اخى هل أنزلت الداتا شيت لها و شاهدت الصفحة الأولى؟؟؟؟؟
لا شرح للمتكاملة IR2112 فهى بسيطة جدا
لها طرف خروج لتشغيل الترانزيستور المتصل بالجهد العالى و يناظره طرف دخول لتشغيله
و لها طرف خروج لتشغيل الترانزيستور المتصل بالأرضى و يناظره طرف دخول لتشغيله
و اطراف تغذية كما بالدائرة الموجودة فى الصفحة الأولى!!
بالنسبة للدائرة فهى خطأ
أولا لا يتحمل BC الجهد 300 فولت
ثانيا المقاومات على مداخل الثايريستور لا تكفى لفتحه
ثالثا الثايريستور لا يعمل مع التيار المستمر سيفتح اول مرة ولن يغلق بعد ذلك مما يجعل الثايريستورين شورت على التغذية.

[فادى السعيد]

الف شكر اخي المهندس ماجد انا انزلت الداتا شيت وفهمت الاي سي كويس

وسوف اجرب الدايره وارد عليك ان شاء الله

وكنت عايز اعرف هل الاي سي موجود في القاهره وكم سعره

ولك تحياتي الف شكر

[ماجد عباس محمد]

نعم عند رام
http://ram-e-shop.com/oscmax/catalog...65889&x=16&y=6

[فادى السعيد]

الف شكر اخي الكريم علي الرد والمساعده

وذادكم الله من علمه وجعله في ميزان حسانتكم يوم القيامه
