دارة الكترونية للنقاش ( 5)

[فكروعلم]

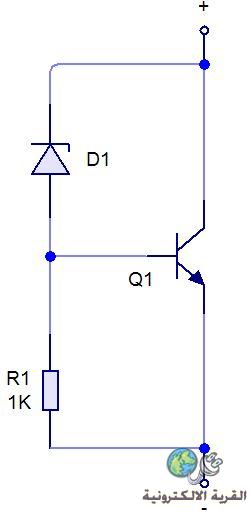

هذه الدارة الصغيرة في عدد عناصرها الكبيرة في فعلها للنقاش لمعرفة وظيفتها

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

هذه الدارة الصغيرة في عدد عناصرها الكبيرة في فعلها للنقاش لمعرفة وظيفتها

جميلة جدا استاذ ((فكر وعلم)) ومهمة فعلا في التطبيقات العملية وبالاضافة الى وضيفتها فالنقاش حولها يجعل المبتديء يفهم عمل الترانسستور بشكل آخر وربما يستفاد من تلك المعلومة ليس باستخدام هذة الدائرة بل بطريقة التعامل مع الترانسستور في التطبيقات الاخرى ,فهي دائرة وتجربة وفائدة : اترك الشرح للآخرين وسنتواصل عندما يسخن الموضوع وشكرا.

[seakrokram]

السلام عليكم استاذي الحبيب فكر وعلم
اتصور ان الدائرة عبارة عن مفتاح الكتروني ويقوم D1 الزينر دايود بتحديد فولتيه عمل الQ1 وعندما تكون فولتيه المصدر اقل من الفولتيه الاسميه ل D1 يكون المفتاح بوضع OFF
والله اعلم

[فكروعلم]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم استاذي الحبيب فكر وعلم
اتصور ان الدائرة عبارة عن مفتاح الكتروني ويقوم D1 الزينر دايود بتحديد فولتيه عمل الQ1 وعندما تكون فولتيه المصدر اقل من الفولتيه الاسميه ل D1 يكون المفتاح بوضع OFF
والله اعلم

عليكم السلام شرح جيد ولكن ماهو مجال استخدام الدارة

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

هذه الدارة الصغيرة في عدد عناصرها الكبيرة في فعلها للنقاش لمعرفة وظيفتها

سنثير بعض الاسئلة هنا لغرض المناقشة : اذا كان الحمل في هذه الدائرة مؤخوذ من نقطة الجامع للترانسستور حيث الامتر مربوط للخط السالب (الارضي) مادور الدائرة في هذه الحال ؟ الحالة الثانية وهنا يصعب حسابها اذا كان الحمل من نقطة الباعث (الامتر) وهنا تختلف كما قلت حسابات الجهد لان الزنر سيلاحظ جهد الباعث وليس جهد الارضي مباشرة؟ وثالثا مالغاية من تغذية جهد القاعدة بهذا الزنر ولم لايكون مكان الزنر المقاومة والمقاومة مكان الزنر ؟ اتوقع جواب السؤال الاخير سيعطي مفهوم الغاية من استخدام هذه الدائرة.

[mhmd.sh89]

السلام عليكم

في نظري دارة غير منطقية كما هي مبينة في الصورة ، لأن الترانزيستور عندما يمرر ، سيكون هناك شورت بين ال+ وال - ،ولا أعتقد أن هذه الدائرة تناقش إلا حتى يتم وضع الحمل .

شكراً

سلام

[فكروعلم]

المشاركة الأصلية كتبت بواسطة mhmd.sh89

السلام عليكم

في نظري دارة غير منطقية كما هي مبينة في الصورة ، لأن الترانزيستور عندما يمرر ، سيكون هناك شورت بين ال+ وال - ،ولا أعتقد أن هذه الدائرة تناقش إلا حتى يتم وضع الحمل .

شكراً

سلام

هنا يكمن سرها وهي منطقية

[أبو الحذيفة]

أظن شاهدت هذه الدائرة تستخدم في التنبيه عند انخفاض الجهد
مثل الموجود في الإنفرتر و ذلك عندما تكون التغذية من جهة المجمع و يستخدم الترانزستور كمكبر و بعده يتم ربط ترنزستر آخر بعد عكس إشارته أي ربط قاعدة الآخر بعد مقاومة 10 كيلو متصلة بالمجمع و كان الزنر بحدود 6.8 فولت ...
هات علامة يا بلد .
