دارة الكترونية للنقاش ( 6)

[فكروعلم]

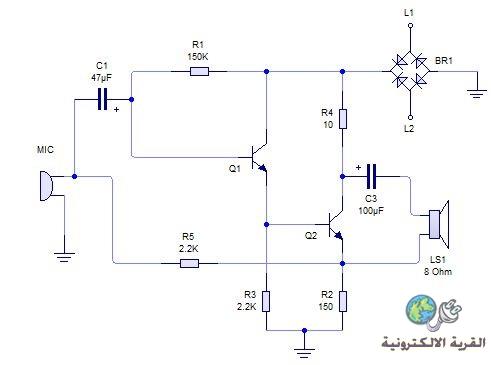

هذه الدارة للنقاش والتحليل للوصول إلى معرفة وظيفتها

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

هذه الدارة للنقاش والتحليل للوصول إلى معرفة وظيفتها

بسم الله نفتتح النقاش : ننظر الى يسار الدائرة نجد ((مايك)) ثم ترانسستر وآخر ثم في نهاية الدائرة على اليمين سماعة صوت يوجد مصدر تغذية وقنطرة توحيد ولايوجد مرشح دي سي للتجهيز . كيف تعمل هذه الدائرة ؟ وهل لها وظيفة اخرى غير التي نراها ؟

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

بسم الله نفتتح النقاش : ننظر الى يسار الدائرة نجد ((مايك)) ثم ترانسستر وآخر ثم في نهاية الدائرة على اليمين سماعة صوت يوجد مصدر تغذية وقنطرة توحيد ولايوجد مرشح دي سي للتجهيز . كيف تعمل هذه الدائرة ؟ وهل لها وظيفة اخرى غير التي نراها ؟

الدارة لا تحتاج إلى مكثف ترشيح وتعمل بشكل جيد صحيح لها علاقة بتكبير الصوت ولكن لها وظائف أخرى أنها دارة صغيرة وبسيطة ولكن ستكون معقدة في معرفة وظيفنها هيا بنا نشد العزم

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

الدارة لا تحتاج إلى مكثف ترشيح وتعمل بشكل جيد صحيح لها علاقة بتكبير الصوت ولكن لها وظائف أخرى أنها دارة صغيرة وبسيطة ولكن ستكون معقدة في معرفة وظيفنها هيا بنا نشد العزم

السلام عليكم اخي العزيز ((انا اعرف جيدا انها ليس فقط مكبر صوت وهذا مااضن سر الدائرة لذالك بدأت الكلام بعرض عناصر الدائرة لكي اشد الانتباه الى الوصول للفكرة الاصلية والذي سوف اطرحها لاحقا ان اشاء الله كي يكون للنقاش متعة وفائدة.

[seakrokram]

السلام عليكم اساتذتي ورحمه الله وبركاته
اخي الحبيب فكر وعلم انا مع الاخ نعيم بما ذهب بتحليله للدائرة لكن اضيف ان التغذيه العكسيه الراجعه عن طريق المقاومه 2.2k اقصد rR5 والراجعه الى قاعدة ال Q1عن طريق المكثف 47ufسيكون لها تاثير على الدخل الصوتي عن طريق المايك ايضا وتقوم الدائرة بخلط الدخل الصوتي عن طريق المايك والتغذيه العكسيه لما له تاثير على عمل الدائرة وانا بانتضار ردكم
تقبلو مروري

[فكروعلم]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم اساتذتي ورحمه الله وبركاته
اخي الحبيب فكر وعلم انا مع الاخ نعيم بما ذهب بتحليله للدائرة لكن اضيف ان التغذيه العكسيه الراجعه عن طريق المقاومه 2.2kوالراجعه الى قاعدة ال Q1عن طريق المكثف 47ufسيكون لها تاثير على الدخل الصوتي عن طريق المايك ايضا وتقوم الدائرة بخلط الدخل الصوتي عن طريق المايك والتغذيه العكسيه لما له تاثير على عمل الدائرة وانا بانتضار ردكم
تقبلو مروري

تحليل منطقي فلنتابع حتى نصل إلى فهم ألية الدارة

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم اساتذتي ورحمه الله وبركاته
اخي الحبيب فكر وعلم انا مع الاخ نعيم بما ذهب بتحليله للدائرة لكن اضيف ان التغذيه العكسيه الراجعه عن طريق المقاومه 2.2kوالراجعه الى قاعدة ال Q1عن طريق المكثف 47ufسيكون لها تاثير على الدخل الصوتي عن طريق المايك ايضا وتقوم الدائرة بخلط الدخل الصوتي عن طريق المايك والتغذيه العكسيه لما له تاثير على عمل الدائرة وانا بانتضار ردكم
تقبلو مروري

اخي العزيز : ان اختلف معك بهذه الاضاقة لان دور المقاومة 2.2kهي ليس التغذية العكسية كما تتصور وانني اراها لموازنة الجهد السالب عند المايك (اي جعل اشارة المايك ضمن خط العمل بتاثيرها في اختلاف الشحنة على مكثفة الدخل 47 مايكرو : بالمناسبة تكبير الاشارة في هذه الدائرة ليس عاليا كما يبدو لذالك اتوقع انه لايتاثر بالاشارات الصوتية الضعيفة ويستجيب للعالية كالصفير او التصفيق او الطرق . طبعا لم نصل لحد الان الى فكرة الدائرة نرجو من الاستاذ ((فكر وعلم )) الصبر علينا ومتابعة الموضوع خطوة خطوة .

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

اخي العزيز : ان اختلف معك بهذه الاضاقة لان دور المقاومة 2.2kهي ليس التغذية العكسية كما تتصور وانني اراها لموازنة الجهد السالب عند المايك (اي جعل اشارة المايك ضمن خط العمل بتاثيرها في اختلاف الشحنة على مكثفة الدخل 47 مايكرو : بالمناسبة تكبير الاشارة في هذه الدائرة ليس عاليا كما يبدو لذالك اتوقع انه لايتاثر بالاشارات الصوتية الضعيفة ويستجيب للعالية كالصفير او التصفيق او الطرق . طبعا لم نصل لحد الان الى فكرة الدائرة نرجو من الاستاذ ((فكر وعلم )) الصبر علينا ومتابعة الموضوع خطوة خطوة .

معاكم خطوة بخطوة إلى النهاية
