اطلب رأيكم ومشورتكم بدارة شحن اتوماتيكي لبطارية 12 فولت

[m_khaldoun]

السلام عليكم ..

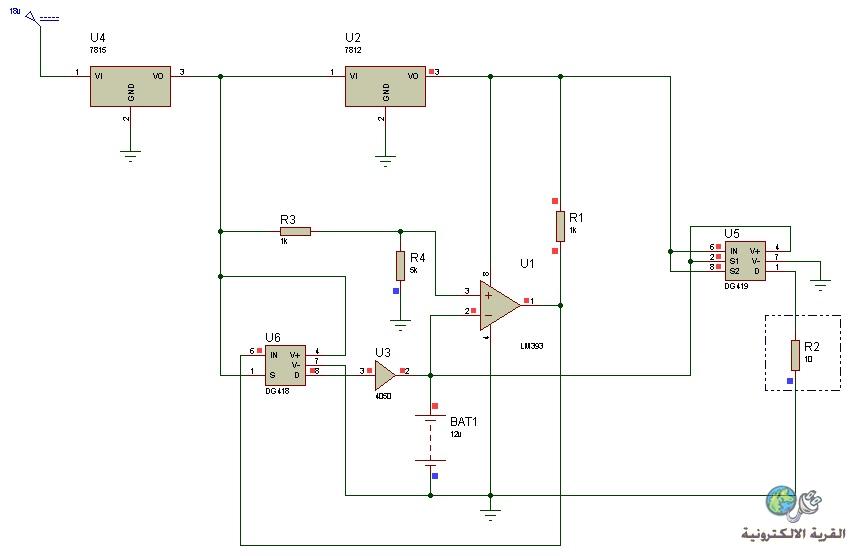

اخواني الافاضل أرجو ابداء الرأي بالدارة المرفقة .. وهي تقوم بالتحكم بشحن بطارية 12 فولت - 8 أمبير ..
عند وصول جهد البطارية إلى 12.5 فولط يعطي المقارن اشارة تحكم للدارة (u6) فتقوم بفصل الشحن..

اما القسم الايمن من الدارة المتمثل بالدارة (U5) فهو للتبديل بين مصدر التغذية 12 فولت و البطارية .. ففي حال انقطاع الكهرباء تمرر الدارة U6 تيار البطارية إلى الحمل الممثل بالمقاومة (R2) .. وفي حال عودة الكهرباء .. تفصل الدارة U6 البطارية و تمرر التيار القادم من منظم الجهد 12 فولط.


والسوال الثاني اخوتي :
هل البطارية 12 فولت - 8 أمبير تكون ممتلئة عندما يصبح الجهد بين طرفيها 12.5 فولت ؟ ام أكثر ؟؟
اي هل صحيح وضع مقسم الجهد (R3 - R4) بهذه القيم .. ام يجب تعديلها بحيث تعطي على دخل المقارن جهد مساوي لجهد امتلاء شحن البطارية ؟؟

[ماجد عباس محمد]

مجهود تشكر عليه لكن رجاء قراءة الداتا شيت بالتفصيل فالمتكاملات U5,U6 هى مفاتيح Switches و ليست ريلاى أى تنقل إشارة و تكون مقاومتها 20 إلى 30 أوم فى حال التوصيل و لو مر فيها تيار 0.2 أمبير سيتعدى هذا حدود تحملها و تتلف
ثانيا لماذا تستخدم 2 مثبت جهد؟؟؟ واحد يكفى جدا
ثالثا البطارية يتم شحنها عندما يكون جهدها 13.5 إلى13.7 فولت و عادة ما يضبط بمقاومة مغيرة فهناك نسبة خطأ فى كل المكونات
رابعا طالما البطارية موجودة لا تحتاج لتبديل الحمل بسويتش أو ريلاى
خامسا 4050 لا تعطى اكثر من 5 مللى أمبير كيف ستشحن بطارية؟؟

[m_khaldoun]

اولا تشكر اخي ماجد على ردك السريع والجميل ..

- بخصوص المتكاملات u5 u6 ف معك حق .. لم انتبه إلى التيار الأعظمي الممكن فيها.

- أما بخصوص مثبتي الجهد .. فالحمل عندي R2 هو عبارة عن راوتر وهو يحتاج إلى 12 فولت .. لذلك استخدمت 7812 .. والبطارية بحاجة لجهد أكبر من 12 للشحن .. لذلك استخدمت 7815 من اجل شحن البطارية ..

- اما الحاجة لتبديل الحمل .. فكما قلت لك .. إن الحمل عندي هو راوتر انترنت .. وأريد ان يكون التبديل لحظي قدر الامكان .. اي ان لا ينقطع التيار عن الراوتر لحظة التبديل .. لذلك انا بحاجة إلى سويتش زمن تبديلها من مرتبة النانو ثانية .. لأنني عندما استخدمت ريلاي عادي . فإن الراوتر ينطفئ ويعود للعمل من جديد لحظة التبديل ..

- اما بخصوص 4050 .. معك حق اخي ماجد .. ولكن يبدو ان لدي مشكلة مع التيارات (لم انتبه لتيارها الأعظمي ايضا) .. ولكني استخدمتها ك buffer لعزل البطارية عن u6.

أعتقد انه اصبح لديك فكرة كاملة عن ما اريد القيام به من خلال هذه الدارة .. فهل لديك فكرة عن المتكاملات الأمثل التي تحقق لي المطلوب !!

علما ان الراوتر يحتاج 12 فولت , 0.8 امبير كحد أعظمي ..

[ماجد عباس محمد]

لا يوجد جهاز لا يحتوى على مثبت جهد بداخله و إن كان سيتحمل أقصى جهد للبطارية عند تمام الشحن فهو 13.7 كما ذكرت و مهما كان جهد الشاحن فلن يرتفع جهد البطارية بسبب سعتها إلا إن كانت تالفة و مهمة الشاحن أنه سيفصل لو ارتفع الفولت على طرفى البطارية عن 13.7
الحل الأبسط ان تستخدم LM317 مثبت جهد يعطى 13.7 فولت توصلها على البطارية و الراوتر معا
طول ما التيار موجود سيسحب الراوتر من الشاحن و سيعوض الشاحن أيضا الفقد فى البطارية
عند انقطاع التيار سيستمر الراوتر فى السحب من البطارية دون انقطاع لحظى
عند عودة التيار سيعود للسحب من الشاحن و أيضا سيعوض الشاحن ما فقد من البطارية

[m_khaldoun]

هذه الطريقة بسيطة وسهلة لكن اعتقد انها غير عملية فعلا بشكل كامل .. و ذلك لأن البطارية سوف تبقى دائما في حالة شحن .. بينما انا اريد ان يفصل الشحن عنها عند امتلائها ..

لكن لدي سوال ولو تقلت عليك اخي ماجد :
عندما اضع اقطاب الشاحن على البطارية واقيس الجهد بالافو .. اجد انه يساوي 13.1 فولت .. وعندما افصل الشاحن .. ينزل الجهد فورا إلى 12.3 تقريبا و عندما اعيد وصل الشاحن .. يعود ليرتفع إلى 12.9 فولت .

ف سؤالي هو:
هل عند امتلاء البطارية تصبح قيمة الجهد بين طرفيها بدون الشاحن مساوية لقيمته مع وجود الشاحن ! ام لا علاقة له بذلك !

[ماجد عباس محمد]

شرح البطاريات تكرر فى المنتدى اكثر من مرة ولا توجد بطارية مثالية و كل بطارية تفقد شحنتها تدريجا و اسأل كل من لديه سيارة عند سفرة لماذا يكلف احد ما بتكرار تشغيل المكوتور لشحن البطارية كل فترة ما

[مجد78]

تستطيع تشغيل الراوتر مباشرة من البطارية
هو يحتاج الى 12 فولت مستمر والبطارية هي 12 فولت مستمر

انا مجربها
عند انقطاع الكهرباء ادخل الى النت عن طريق الموبايل .... واتصال النت من الراوتر

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

لا يوجد جهاز لا يحتوى على مثبت جهد بداخله و إن كان سيتحمل أقصى جهد للبطارية عند تمام الشحن فهو 13.7 كما ذكرت و مهما كان جهد الشاحن فلن يرتفع جهد البطارية بسبب سعتها إلا إن كانت تالفة و مهمة الشاحن أنه سيفصل لو ارتفع الفولت على طرفى البطارية عن 13.7
الحل الأبسط ان تستخدم LM317 مثبت جهد يعطى 13.7 فولت توصلها على البطارية و الراوتر معا
طول ما التيار موجود سيسحب الراوتر من الشاحن و سيعوض الشاحن أيضا الفقد فى البطارية
عند انقطاع التيار سيستمر الراوتر فى السحب من البطارية دون انقطاع لحظى
عند عودة التيار سيعود للسحب من الشاحن و أيضا سيعوض الشاحن ما فقد من البطارية

اخي العزيز هذا في رأيي الحل الابسط والامثل بنفس الوقت ففي هذة الطريقة تحصل على الفصل الاوتماتيكي الذي تريدة لان تنظيم LM317 على الفولتية 13.7Vمن خلال استخدام المقاومة المتغيرة سيجعل الشحن يفصل عند وصول جهد البطارية لهذه القيمة وهي مربوطوه مع الشحن وانت تستخدم البطارية لايضر وجود الشاحن ولاتحتاج لتعقيد الدائرة واستخدام مفاتيح ومقارن وتبديل شكرا للاصغاء وهذة نصيحة مهمة من الاستاذ ماجد عباس تحياتي .
