اخي العزيز محمود ركزيا ركز معي يرحمكم الله

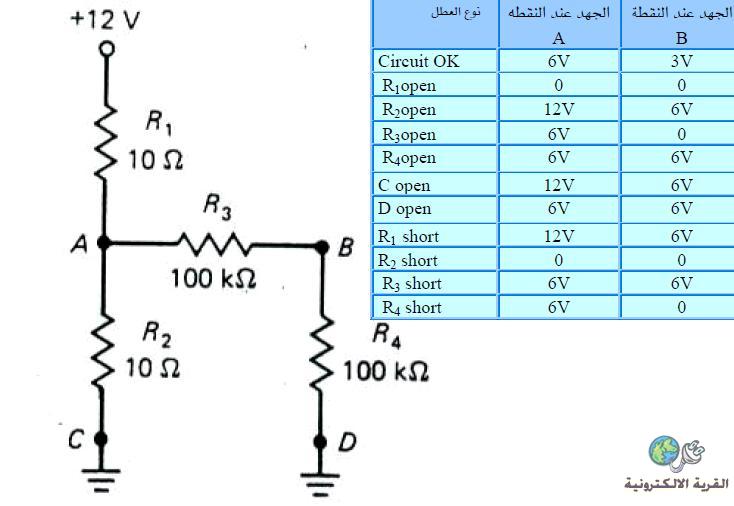

بالنسبه للصف الاول من الجدول مكتوب الدائرة ok اي لا يوجد بها اي خلل من ناحيه التوصيلات سليمه اي لايوجد open او شورت تكون القيم كما في الجدول وكما يلي
اذا وضعنا الفولتميتر لنقيس الفولت عند نقطه A تكون بالضبط 6 فولت بسبب ان المقاومه R1والمقاومه R2 يولفان مجزء فولتيه وبما ان المقاومتين متساويتين من تطبيق القانون الخاص بمجزء الجهد
(R2/R1+R2)*12)=6)
اما الجهد عند النقطه B هنا فولتيه النقطه A سوف تقسم من قبل مقسم الفولتيه المتكون من المقاومه R4 و R3 وكما يلي
R4/R4+R3)*6)=3)
ام الصف الثاني من الجدول
R1 OPEN
اي المقاومه R1 مفصوله اي هناك قطع بالتوصيل
اكيد لا يقرا الفولتميتر اي فولتيه تذكر لان مصدر الجهد 12 فولت مفصول
اما الصف الثالث من الجدولR2 مفصوله فعندما نقيس الفولتيه او الجهد عند النقطه A =12 فولت بسبب ان المقاومتين R3 و R4 تكونان كمقاومه واحدة اي نجمعهما كمقاومتان على التوالي
100K+100K)=200K)
وتكون النتيجه عند تطبيق القانون كما يلي
200K/200K+10)*12=12فولت
وبقيه الصفوف على نفس المنوال
اما في حاله الشورت كما في الصف الثامن
تكون R1 شورت اي كانها سلك عند قياس الفولت او الجهد عند النقطه A نراها 12 فولت وعند النقطه B سوف نطبق القانون R4/R4+R3)*12=6)
