دائرة عداد تصاعدى وتنازلى

[Genral ASM]

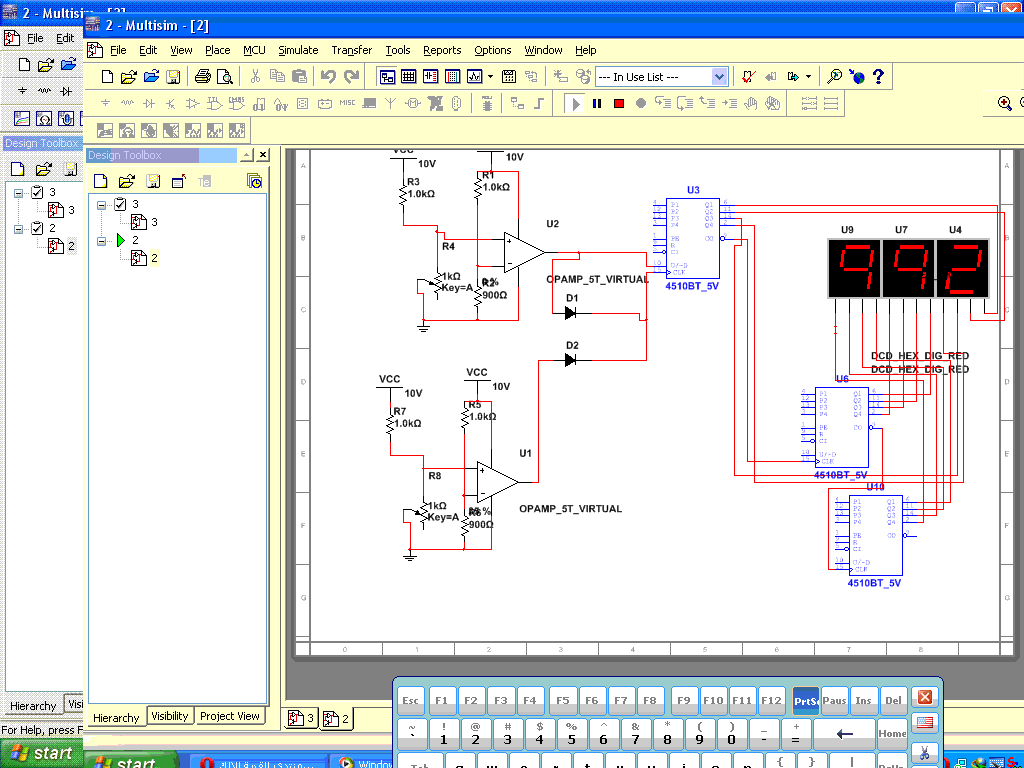

لو سمحتوا ياجماعة كنت بصمم دائرة عداد تصاعدى تنازلى من صفر ل _999 زى الصورة كدا بتظهر مشكلة لما بوصل لعدة خانة العشرات والمئات مثلا لما هيعد 19 يعد 19 11 21 ولما يعد 200 يعد فى خانة المئات كام رقم وبعد كدا يتظبط...... ملف المحاكاة على الملتى سيم فى المرفقات][IMG][/IMG]

[ماجد عباس محمد]

انا لا اعلم إن كانت هذه الظاهرة على المحاكى أم فى الواقع لكن عموما
1- يجب عدم ترك أى مدخل Input بدون توصيل
2- على ما يبدو أن تغذية العدادات تأخذ من جهد 5 فولت و المقارنات من 10 فولت

[Genral ASM]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

انا لا اعلم إن كانت هذه الظاهرة على المحاكى أم فى الواقع لكن عموما
1- يجب عدم ترك أى مدخل Input بدون توصيل
2- على ما يبدو أن تغذية العدادات تأخذ من جهد 5 فولت و المقارنات من 10 فولت

طب الاطراف الى الى بتتوصل لحالات معينة مثلا أطراف load التعامل معاها ازاى ؟

[ماجد عباس محمد]

ارجع للداتا شيت و وصلها على الوضع المناسب للدائرة
مثلا فى هذه الحالة انت لا تريد ان تفعل Load لأنه يوقف العد، لذا وصلها بحيث تكون غير فاعلة

[Genral ASM]

بس أنا كنت جربت قبل كدا عدادات زى عداد جونسون كان فى أطراف ماستخدمتهاش وكانت بغير توصيل وكان العداد شغال كويس وبالنسبة لداتا شيت الايسى 4510 مزكرش النقطة دى دا رابط لملف المحاكاة للدايرة http://www.4shared.com/get/SwLFrffJ/2_online.html

[ماجد عباس محمد]

معذرة
أرجو التحديد هل ما تعنيه فى محاكى أم فى الواقع
بالنسة للداتا شيت فمستحيل ان لا يذكر هذا
ارجع للداتا شيت ستجد أن الطرف 1 مكتوب عليه Preset Enable بدون خط أعلاه وهذا يعنى أنه يسبب Preset لو كان 1 و يلغى لو كان صفر
أيضا ارجع لجدول الحقيقة Truth Table ستجد أن شرط أن يعد هو
Preset Enable = صفر
RESET = صفر
CI = صفر
و انت لم توصل CI لأول عداد ولا أطرافPreset Enable ، RESET لأى منهم
