دائرة Op_Amp من يساعدني فيها !

[المظلوم]

السلام عليكم ،،

أخواني المهندسين الإلكترونيين ،،

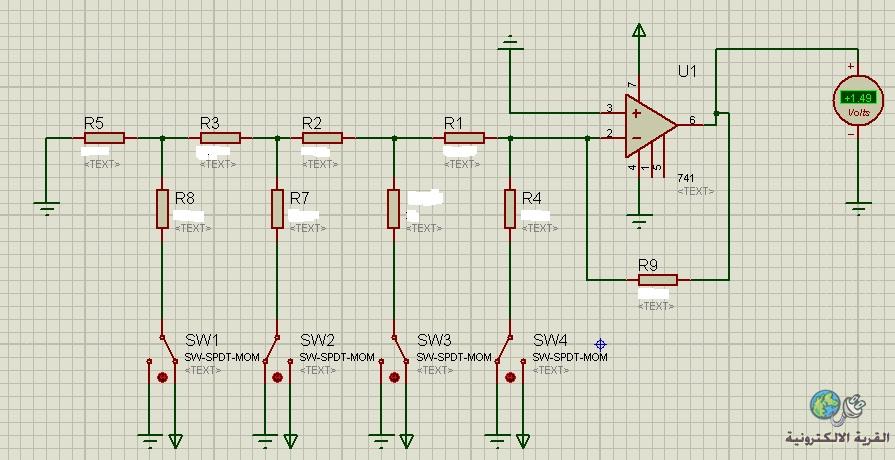

لدي دائرة op-amp او operational amplifier وهي كما بالصورة ،،


http://upload.qariya.info/images/qar...22d4f8c823.jpg

هذه الدائرة تسمى DAC Converter او digital to analog converter

المطلوب في هذه الدائرة إيجاد قيمة المقاومات الموصلة على دخل الــ Op-amp ،، بناءا على حالة السويشات الموصلة بها ،،

أعني انه في الصورة لدينا 5 سويشات وكل سويتش اما " 0 " ،، او "1" ،، او اما on او Off ،، وبناءا على حالة هذه السويشات ،، يخرج لي output معين ،، فعلى سبيل المثال ،، لو كان ترتيب الشويشات من الأول " اليسار " ،، إلى الخامس " اليمين " ،، هو 00000 ،، سيكون الأوت بوت عبارة عن 0 فولت ،، ولو كان 00001 سيكون الأوت بوت عبارة عن 1.3 فولت ولو كان 00110 سيكون الأوت بوت عبارة عن مثلا 2 فولت ،، وهكذا ،،


انا لم احدد ارقاما معينة ،، لأنني اريد ان اعرف الطريقة التي يمكنني بها ايجاد قيم المقاومات ،،



أرجوا من الجميع ممن لديهم اي افكار ان يفيدوني ،،

[نعيم البديري]

مرحبا اخي على الرغم من وجود شك بوجود خطأ في رسم الدائرة حيث جميع الادخالات موصوله لارضي على اي حال ممكن مراجعة الدائرة وجوابا لسؤالك اخي انا انصحكم باستخدام مقاومة متغيره كبيرة القيمة مثلا 1 ميكا اوم وتقوم بربطها عبر المفتاح المراد غلقه وتغير القيمه للحصول على الخرج المناسب طبعا تبدا من المفتاح على اليمين فعند الحصول على 1V في خرج المكبر تسجل قيمة هذه المقاومة من خلال قياسها بالاوميتر ومن ثم تستغني عنها بمعادلة لها ثابتة تنقل الحاله للمفتاح الثاني وهكذا قد تقول للرقم 7 مثلا نحتاج غلق ثلاث مفاتيح كيف يتم تظبط قيم المقاومات اقول الرقم الاول على اليمين تم تظبيطه والثاني كذالك ننقل العملية للثالث هذه مجرد فكرة لحل الماتركس التي طلبتها تحياتي . للامانة غير مجربة .

[المظلوم]

أهلا أخي الكريم ،،


لم افهم الطريقة بالضبط ،، هل لك ان تشرحها ،، بالرسم ان امكن ،،

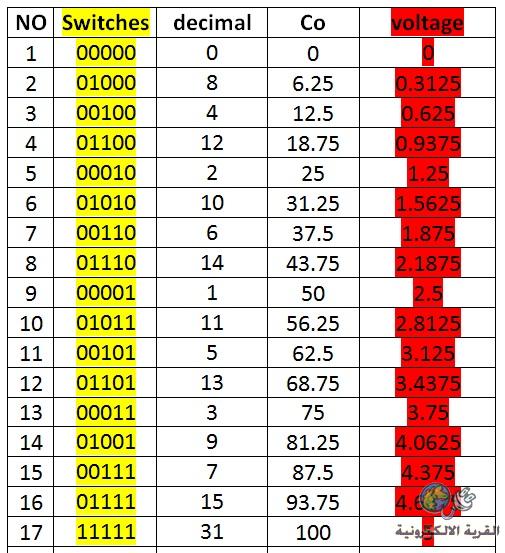

هذا الجدول يبين ترتيب المفاتيح " السويشات " المظلل باللون الأصفر ،، وقيمة الجهد المقابل له ،، وهو العمود المظلل باللون الأحمر،،


http://upload.qariya.info/images/qar...ef8b755fc8.jpg


اتمنى المساعدة


تمنياتي

[ماجد عباس محمد]

مشروحة فى هذه السلسلة هنا
http://www.qariya.com/vb/showthread.php?t=85647&page=8
هذه معروفة باسم R-2R D/A converter
و المقاومات تأخذ قيمة واحدة و ضعفها ولهذا سميت بهذا الاسم

[المظلوم]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

مشروحة فى هذه السلسلة هنا
http://www.qariya.com/vb/showthread.php?t=85647&page=8
هذه معروفة باسم R-2R D/A converter
و المقاومات تأخذ قيمة واحدة و ضعفها ولهذا سميت بهذا الاسم

أهلا أخي الكريم ،،


حاولت ان اقرأ وافهم ،، ولكن لم اتمكن من فهم كل شيء ،،


اذا كانت المقاومات تأخذ قيمة واحده وضعفها ،، فلماذا ارى ان قيم المقاومات تختلف إلى النصف في كل مرة ،، فبدأ بــ 10 كيلو ،، ثم 5 ،، ثم 2.5 ،، ثم 1.25 !/،، هل لك ان تشرح لي بشكل ابسط ! ،،


الآن انا لدي الخرج المطلوب ،، واريد المقاومات التي تعطيني هذا الخرج ،، فكيف اقوم بذلك ؟




شكرا لك

تمنياتي

[ماجد عباس محمد]

اقرا المشاركة 61 فالتى تتحدث عنها هى لنوع آخر منمحولات الرقمى لتماثلى
وقد ذكرت لك أن اسم الدائرة هو R/2R و التى تتحدث عنها مقاوماتها متناسقة مع قيمة البت
معذرة انت لم تلاحظ اختلاف الدائرة؟؟

[المظلوم]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

اقرا المشاركة 61 فالتى تتحدث عنها هى لنوع آخر منمحولات الرقمى لتماثلى
وقد ذكرت لك أن اسم الدائرة هو R/2R و التى تتحدث عنها مقاوماتها متناسقة مع قيمة البت
معذرة انت لم تلاحظ اختلاف الدائرة؟؟

اووه معذذرة ،،، انا كنا اشاهد الموضوع من الموبايل لذلك اشتبهت ،،!


حسنا ،، الان اصبح لدي فكرة كيف تعمل تلدائرة ،،، ولكن ما هي الطريقة للحصول على قيم المقاومات ،، او المقاومة ( بما ان الثانية ستكون ضعفهها ) ،، كيف استطيع الحصول على هذه القيمة اذا كان معلوما جهد الخرج كما في الجدول ،،


http://upload.qariya.info/images/qar...ef8b755fc8.jpg

[ماجد عباس محمد]

يمكنك فرض أى قيمة حسب المعادلة
قيمة الخرج العظمى = Rf ÷ R × Vref
تمتاز هذه الطريقة
1- القيم واحدة لا تتزايد بعدد المداخل م،2م
2- القيمة م و من ثم 2م ثابتة لذا يمكن اختيارها حسب ضرورة الدوائر بينما فى السابقة تتزايد مما يفرض ضرورة استخدام عوازل Buffers لمواءمة المداخل ذات المقاومات العالية جدا و الصغيرة جدا
3- قيمة الخرج لا تعتمد على قيمة م،2م و لكن نسبة هذه القيم للمقاومة Rf و قيمة جهد المرجع Vref
