عاوز شرح لدائرة LDR وترانزستور

[mtm4song]

في دائرة عاوز شرح نظريا ويا ريت عمليا بمثال
------------------------------
صورة للدايرة على احد برامج المحاكاة
-------------------------------

http://ts2.mm.bing.net/th?id=H.48471...27369&pid=15.1
---------------
انا عاوز شرح بلزات للترانزستور ازاي الترانزستور ها يشتغل امتي والتيار ها يمر فية ازاي
وامتي مش ها يشتغل والدايرة تفصل
ويا سلام لو رسمة توضح الحالتين
------------
يا ريت التركيز على شرح الترانزستور بشكل كبير عشان اانا تقريبا ابيض في الترانزستور
---------
يا ريت مثال بلارقام على الحالتين لما يكون الدائرة مغلقة ومفتوحة

[محمد سمير حسانين]

اخى الكريم هذه الدائرة تعمل على الضوء عندما يمر الضوء على المقاومة الضؤية يضىء الليد والمقاومة المتغيرة تزيد حساسية الدائرة

[mtm4song]

المشاركة الأصلية كتبت بواسطة محمد سمير حسانين

اخى الكريم هذه الدائرة تعمل على الضوء عندما يمر الضوء على المقاومة الضؤية يضىء الليد والمقاومة المتغيرة تزيد حساسية الدائرة

انا عاوز شرح اكتر
وليا تعليق ازاي المفروض
انو لما يقل الضوء الدايرة تشتغل ولما يكون في ضوء النهار العادي او اي ضوء
الدايرة تفصل زي الدوائر الموجودة في عواميد الانارة في الشوارع
----------
؟؟؟؟؟؟؟؟؟؟؟؟؟؟
انا طلبي تحليل الدايرة تحليا كامل
وشرح فايدة الترانزستور وظيفتو بلشرح المملل

[هيثم العليمي]

بسم الله الرحمن الرحيم

اولا فائده الترانزستور في هذه الدائره يستخدم كسويتش أي يوصل التيار او يفصل ..عن طريق التحكم في تيار القاعده..

ونلاحظ عند القاعده وجود المقاومه الضوئيه والمقاومه المتغيره موصلتان على التوالي .. أي سيكون في هذه الحاله تقسيم للجهد... وهذه الدائره سيشتغل الليد عند وجود الضوء اما في الظلام سينطفئ .. واذا اردت العكس ما عليك الا سوى عكس مكان المقاومه الضوئيه بدلا من المقاومه المتغيره..
نأتي الان الى تفسير عمل هذه الدائره ..
قلنا بانه سيحصل تقسيم للجهد بسبب توصيل المقاومات على التوالي .. وكما نعلم ان الجهد الاعلى سيكون عند قيمه المقاومه الاعلى فعند تسليط الضوء على المقاومه الضوئيه سينخفض قيمه هذه المقاومه تقريبا الى قيمه قد تصل الى الاوم او بالكيلو اوم ... على حسب شده الضوء .. وعندما تكون قيمه هذه المقاومه قليله سيكون الجهد الاكبر على المقاومه المتغيره وبالتالي الجهد سيطبق على قاعده الترانزستور وهذا سيجعل الترانزستور في حاله توصيل أي سيوصل المجمع بالباعث ويصير كأنهم سلك موصول مما يجعل التيار يمر في الليد ويضئ والمقاومه الموصوله بطرف الباعث للترانزستور هي لحمايه الليد

اما في حاله الظلام سيكون قيمه المقاومه الضوئيه كبير يتعدى الميجا اوم أي سيكون الجهد على المقاومه الضوئيه اكبر من الجهد على المقاومه المتغيره وهذا سيجعل الترانزستور في حاله فصل .. او سيجعله يعمل في حاله التكبير .. واذا طبقتها عمليا ستلاحظ بزياده ونقصان الضوء ان اضائه الليد تزيد وتنقص .. وهذا بسبب ان الترانستور يمرر كميه قليله او كبيره من التيار بسبب التيار المطبق على القاعده ...

اما اذا اردت اما ان يشتغل الليد او ينطفأ وليس زياده او نقصان في الضوء فعليك ربط ريلاي ..
فان ملف الريلاي اذا قل التيار عن مستوى معين يفصل الريلاي واذا التيار في حدود تشغيل ملف الريلاي سيوصل .. وستكون النتيجه اما تشغيل او اطفاء .. وهذه صوره توضح طريقه توصيل الريلاي .. والمعذره على الاطاله .. اتمنى ان يكون الشرح واضح
http://store2.up-00.com/Nov12/wtv47379.jpg

[mtm4song]

طيب اشكرك جدا جدا
-------------
طلب بسيط
طريقة توصيل المقاومة المتغيرة في هذة الدائرة
-------------
انا معايا مقاومة متغيرة ومعايا دائرة LDR
المقاومة 3 اطارف والمرسوم على الدائرة 2 اطرف مش عارف اعملها عمليا
------
الصورة ببرنامج الرسام عشان كدا مش مظبوطة شوية
http://www3.0zz0.com/2013/01/26/14/872177498.jpg

[Genral ASM]

المشاركة الأصلية كتبت بواسطة mtm4song

طيب اشكرك جدا جدا
-------------
طلب بسيط
طريقة توصيل المقاومة المتغيرة في هذة الدائرة
-------------
انا معايا مقاومة متغيرة ومعايا دائرة LDR
المقاومة 3 اطارف والمرسوم على الدائرة 2 اطرف مش عارف اعملها عمليا
------
الصورة ببرنامج الرسام عشان كدا مش مظبوطة شوية
http://www3.0zz0.com/2013/01/26/14/872177498.jpg

حضرتك المقاومة المتغيرة 3 أطراف الطرف الاول والتالت المقاومة بينهم ثابتة وهى قيمة المقاومة المتغيرة أما الطرف الاوسط فتكون المقاومة بينه وبين اى طرف متغيرة وتتغير عن طريق دوران محور المقاومة أى انه عندما يدور محور المقاومة تتغير المقاومة بين الطرف الاول والثانى بالزيادة او النقصان ويحدث العكس بين الطرف التانى والتالت . والمقاومة مستخدمة هنا فى الدائرة للتحكم فى حساسية الدايرة , من الممكن الاسنغناء عنها بمقاومة ثابتة .

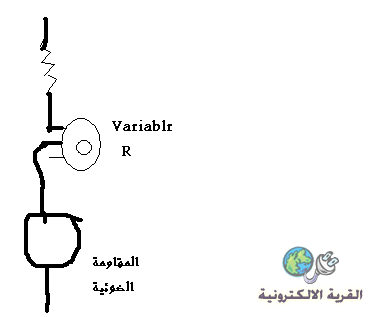

دى صورة لطريقة التوصيل اتمنى تكو واضحة

http://upload.qariya.info/images/qar...4ef9703df1.png

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة mtm4song

طيب اشكرك جدا جدا
-------------
طلب بسيط
طريقة توصيل المقاومة المتغيرة في هذة الدائرة
-------------
انا معايا مقاومة متغيرة ومعايا دائرة LDR
المقاومة 3 اطارف والمرسوم على الدائرة 2 اطرف مش عارف اعملها عمليا
------
الصورة ببرنامج الرسام عشان كدا مش مظبوطة شوية
http://www3.0zz0.com/2013/01/26/14/872177498.jpg

تعليق بسيط كاضاقة لكلام الاخ (حنرال) المقاومة المتغيره هنا تستخدم طرفين اي ستقوم بعمل شورت للوسط(المتغير) مع احد الطرفين ليكونا طرف واحد والطرف الباقي هو الثاني كما اني انصح باستخدام ترانسستر اضافي ثاني في الحالة العكسية التي ذكرها الاخ جنرال لسبب مهم وهو اننا لو وضعنا الفوتو في الاسفل بين البيز وخط الارضي لايمكن الوثوق بها لاطفاء الترانسستور (عمل OFF) الذي يتحقق عندما يكون الفولت على القاعدة اقرب الى الصفر (اي لايمكن للمقاومة الضوئية ان تكون شورت ولو احرقتها بالضوء الشديد ! لذا يستخدم ترانسستور لغلق تجهيز فاعدة الترانسستور الرئيسى وتكون المقاومة الضوئية مجهزة لقاعدة الجديد مع تحياتي لك بالتوفيق .

[mtm4song]

اشكركم جميعا والله استفدت منكم حجات كتير
------------
طلب انا نفزت الدايرة على البريد بورد ولكن يظهر في مشكلة
انا بحاول اعملها على البروتس
---
لو حد محترف بروتس يا ريت يحاول ينفزها ويبعتلى الملف
