هل بالامكان عمل دائرة كهربائية تعمل بعد اختفاء الماء
|
| اعلانات |
|
||||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|

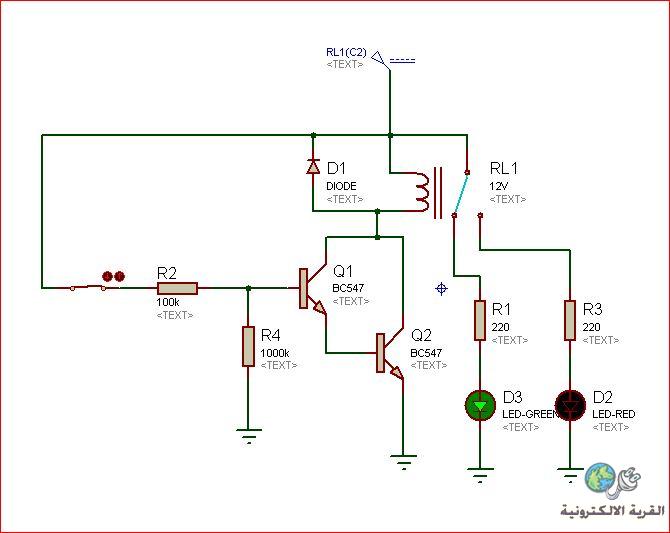

هذه الدائرة يمكنها ان تتحسس وجود الماء و قد افترضنا ان مقاومة الماء 100 كيلو اوم
و طبعا هي تتوقف على نسبة الاملاح ... اذا عندك برنامج البروتوس ارفع لك ملف المحاكاة ... الدائرة جربتها من قبل و عملت بشكل جيد ..  |
|
|||||
|
اشكركم على ردكم وسرعة استجابتكم وأسأل الله ان يبارك في اعمارك وفي علمكم شاهد الصورة  اريد فقط -تنبيه عند وجود الماء في نقطة محدد -وتنبيه عند اختفاء الماء من نقط محدد فقط وقد وضعت صورة للتنبيه هل بالامكان معرفة القطع المطلوب لاشتريها وشرح بسيط للرموز الذكورة في الصورة وسوف اتابع معكم بالصور والفيديو ان احببتم في تطبيقها راح اطلب اللوحة التي يتم التطبيق عليها للدائرة الكهربائية الاخ حيدر لو ذهبت بالصورة لمحلات بيع القطع الكهربائية الدقيقة هل يعرف رموزها ويطبقها لي شاكرا لك ولكم |
|
||||||
|

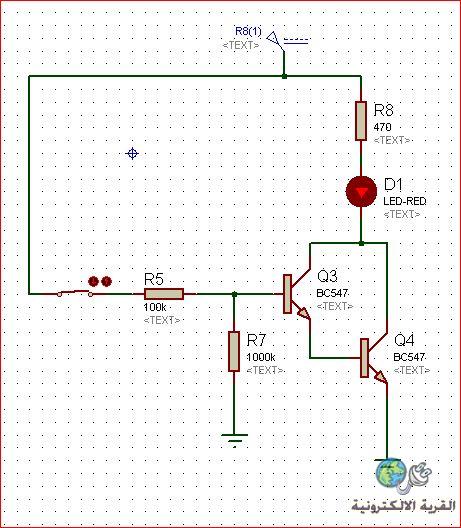

هذه الدائرة التي سوف تتحسس الماء في اعلى الخزان ...

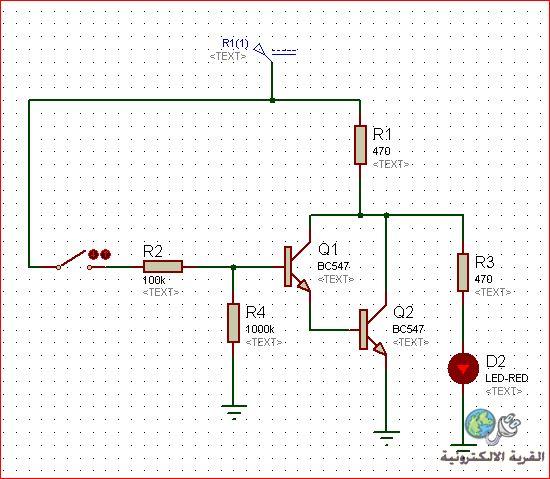

 وهذه في اسفل الخزان ..  لاحظ في الدائرة الاولى يعمل الليد عند غلق المفتاح .. اما في الدائرة الاخرى سيعمل الليد عند فتحه ... طبعا الماء هو الذي سيوصل بين الطرفين بدلا من المفتاح و يكفي وضع اي قطعتين من النحاس متقاربتين للتوصل بدلا من المفتاح ... |
|
||||||
|
|
|
|||||
|
|
|
||||||
|
|
