دارة الكترونية للنقاش ( 8)

[فكروعلم]

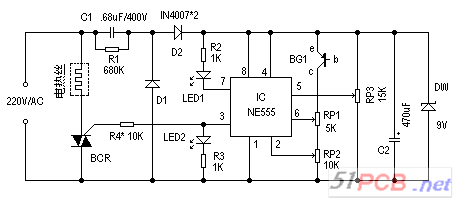

هذه هي الدارة الثامنة من الدارات المطروحة للنقاش والتحليل للوصول لمعرفة وظيفتها وطريقة عملها

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

هذه هي الدارة الثامنة من الدارات المطروحة للنقاش والتحليل للوصول لمعرفة وظيفتها وطريقة عملها

السلام عليكم اتوقع كبداية الدائرة مفتاج الكتروني يعمل باللمس تحياتي

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم اتوقع كبداية الدائرة مفتاج الكتروني يعمل باللمس تحياتي

عذرا مفتاح الكتروني يعمل بالضوء بواسطة الترانسستور الضوئي(BG1) لتشغيل الحمل عبر التراياك BCR كبداية ()

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

عذرا مفتاح الكتروني يعمل بالضوء بواسطة الترانسستور الضوئي(BG1) لتشغيل الحمل عبر التراياك BCR كبداية ()

عذراً أخ نعيم لا لمس ولا ضوء

[نعيم البديري]

ممكن توضيح اسم العنصر المربوط مع التراياك لان رمزه مكتوب باللغة (الصينية كما اضن )هل هو هيتر ام بلاجكتور ام ماذا ؟

[Genral ASM]

أعتقد ان لما 555 يشتغل وهو هيشتغل كل نصف دورة هيعمل FIRING للترياك وبالتالى العنصر الى جنبه هيشتغل

[yasser55]

المشاركة الأصلية كتبت بواسطة فكروعلم

هذه هي الدارة الثامنة من الدارات المطروحة للنقاش والتحليل للوصول لمعرفة وظيفتها وطريقة عملها

السلام عليكم احبائى استازنا م/فكر والاخوه الاعزاء

الدائره محيره ولاكن كبدايه ممكن نقول دائرة مراقبه او تحكم

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

هذه هي الدارة الثامنة من الدارات المطروحة للنقاش والتحليل للوصول لمعرفة وظيفتها وطريقة عملها

كوني لم افلح بمعرفة الدائرة هذا لاني لم التزم بالتسلسل المنطقي لعنوان الفكرة حيث دائما يبدا الاستاذ صاحب الموضوع بالكلمات (( نقاش تحليل ثم معرفة وظيفة الدائرة وتتضح طبعا طريقة عملها )) شكرا لك استاذنا الكبير فكر وعلم سنبقى نتعلم منك الكثير وهذا كرم لن ننساه لك عزيزي :: اذا سانطلق من التحليل الذي اعرفه فربما يفيد من يشاهده او ربما هذا التحليل يكون مبني على خطأ فيتم التعليق والنقاش فيه ومن هذا وذاك تكتمل الفكرة . (( نبدا على بركة الله . الايسي 555 هي دائرة متكاملة لها استخدامات عدة منها مذبذب غير مستقر واحادي الاستقرار وثنائي الاستقرار ومضمن تردد وموقت زمني وغيرها هنا نجد المتكاملة تتغذي عبر تخفيض المكثف 0.68مايكرو وتوحيد الدايودين D1,D2 والترشبح C2 وتثبيت التجهيز عند 9V بواسطة الزنر على يمين الدائرة ونلاحظ خرج الدائرة يغذي بوابة التراياك الذي يجهز العنصر الموصول معه الى المصدر العمومي 220V لحد الان الكلام واضح ومنطقي ونطرح الباقي للنقاش ماهو دور الترانسستور BG1 من النوع الPNP لم يعد فوتو ترانس (كما ضننت ) ولما قاعدته مفتوحة ؟ولم يعد لغرض اللمس(كما ضضننته في البداية) اذا هل هو هوائي مثلا ؟ ولمن يستجيب لكي يعمل هذا الترانسستور وتتغير مقاومته الداخلية او يكون اقرب الى الشورت فتتغير الجهد على الطرف 6 وطرف النبضة 2 من الدائرة555 هل الدائرة هنا تعمل كمرجاح ثنائي الاستقرار فهو ليس مذبذب ولا تايمر بسبب عدم وجود مكثف مربوط بالدائرة واخيرا لم استطع تمييز نوع العنصر المراد تشغيلة عبر التراياك بسبب الرمز واكتفي بهذا التحليل للدائرة وننتضر النقاش وشكرا لكم اخواني .
