أستفسار حول باور كارت تحكم

[Omarold77]

السلام عليكم ورحمة الله و بركاته

السادة مهندسي و فنيي عذا المنتدى الرائع , أرجو مساعدتي في أيجاد حل لمشكلتي التي تتلخص في :

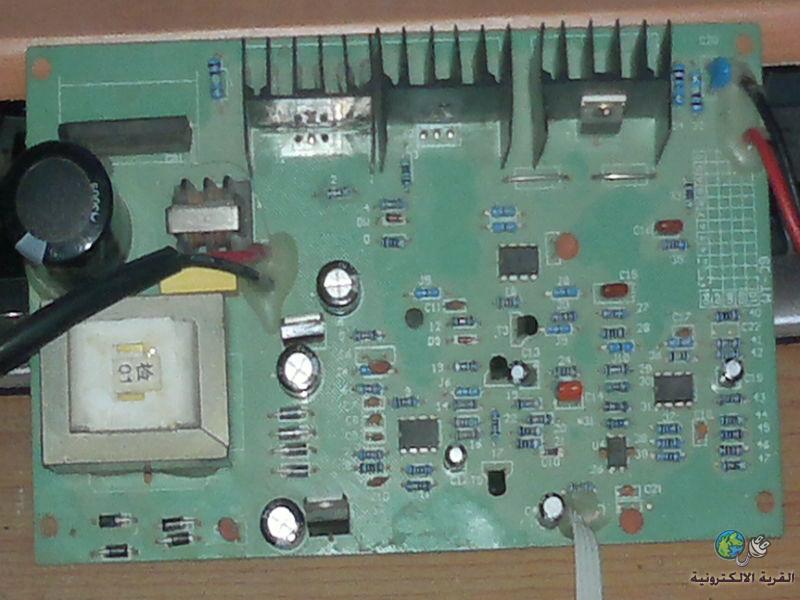

لدي جهاز رياضي كهربائي حدث تلف لموتوره بسبب الكهرباء ( مواصفاته 180 فولت دي سي , بقدرة 200 وات ) وبعد عناء وجدت موتور مقارب له بالحجم و القدرة ولكن يختلف عنه بالفولتية ( 220 فولت ) وعندما ركبت الموتور على الجهاز أشتغل ولكن بصورة مباشرة و بسرعته القصوى و عندما قمت بفحص كارت التحكم تبين أن الكارت متضرر حيث أن الثايروستور معطوب و بورات القدرة أيضا معطوبة ( الباورات من نوع fsp5n60 ) قمت بأستبدال البورات بقيمة أخرى حسب ما متوفر لدي وهي ( 10n60 ) وأشتغل الجهاز تمام وأستطعت التحكم بسرعة الموتور ولكن الباورات سخنت بشدة خلال أول خمس دقائق من التشغيل وسأرفق صورة الكارت أرجو مساعدتي في أيجاد حل مناسب .
مع فائق أحترامي وتقديري لكم
http://upload.qariya.info/images/qar...ff095e6a19.jpg

[عبدالله زهير]

أحضر موسفت بتيار مماثل للأصلي

[ماجد عباس محمد]

لاحظ ان fsp5n60 هو موسفيت نوع سالب N-Chanel MOSFET بينما أغلب الترانزيستورات 10N60 من نوع آخر وهو IGBT و لا يحتوى على ثنائى داخلى وهذا يبرر السخونة الشديدة و الفرق يكون فى الأحرف السابقة للرقم
يمكنك البحث عن موسفيت أو تجرب وضع ثنائيات شوتكى أو سريعة القطع تكون 5 أمبير 400 فولت
ارجع للداتا شيت لتعلم ما تستخدم فالبائع أحيانا قد لا ينتبه لهذا الخطأ

[Omarold77]

السلام عليكم
أشكركم جزيل الشكر على الرد السريع , ولو سمحت أستاذ ماجد الفاضل أذا أمكن أطلب من حضرتك أن تدلني على بديل تراه مناسب للبور fsp 5n60 في حال لم أتمكن من الحصول على شبيه له , أكون ممنون لك جدا .
وعندي طلب ثاني في أغلب مواقع الداتا شيت لا يركزون على الأحرف التي تسبق الرقم وعند كتابة أسم القطعة كاملا لا أجدها الا أذا كتبت الرقم وحده أرجو من حضرتك أن تدلني على موقع جيد للداتا شيت .
تقبلوا أحترامي و شكري الجزيل لحضراتكم

[ماجد عباس محمد]

انا استخدمت
http://www.alldatasheet.com
و عندما وضعت فيه 5n60 اعطى كثير من النتائج بعضها يحتوى بعض الاحرف مشتركة و كانت كلها سواء مشتركة أم لا تعطى خواص واحدة
أما 10n60 فأعطى غالبية النتائج IGBT و الوحيد الذى كان موسفيت لم يكن شكله مطابقا للأول
أيضا يمكنك استخدام جوجل عندما لا تجد نتائج فبعض الأرقام الآسيوية مثل بعض ارقام توشيبا أو بعض الأرقام الصينى أو كورى قد لا تكون متوافرة لديهم

[Omarold77]

السلام عليكم
ممنون أستاذي العزيز و بارك الله فيك , نعم أنا أستخدم هذا الموقع للداتا شيت شكرا لك و سوف أحاول أن أجد بديل مناسب للأيسي.
تقبل أحترامي و تقديري
