propeler led من التصميم حتي الابداع ( الفكره )

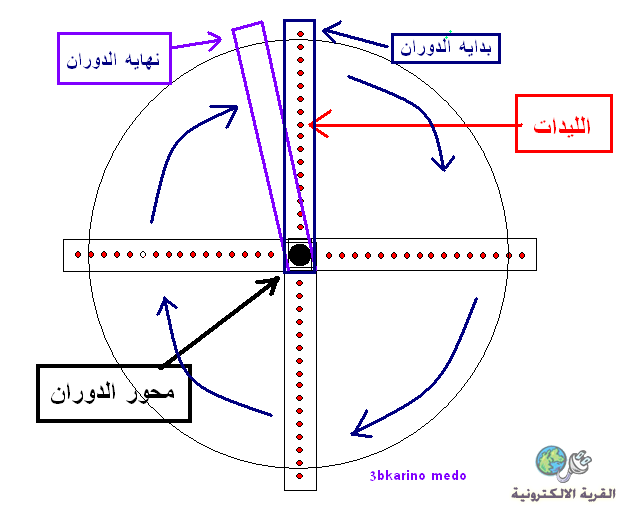

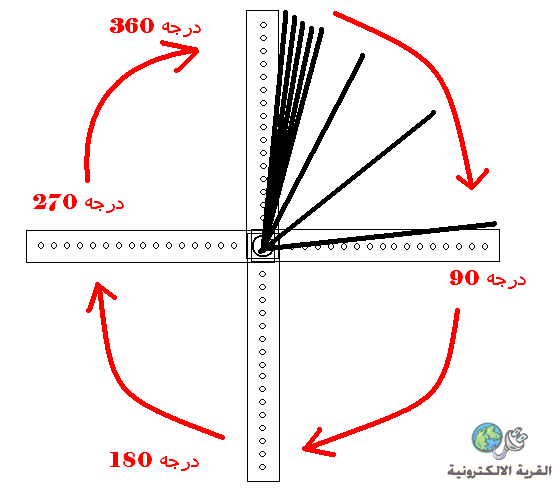

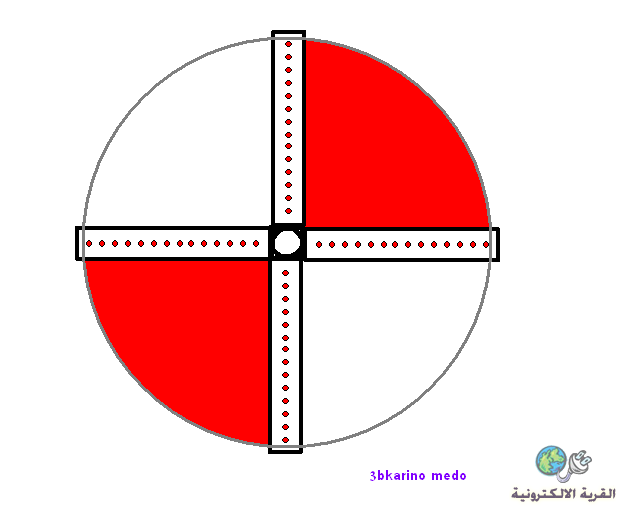

بسم الله الرحمن الرحيم في هذا الموضوع سنقوم بتصميم propeler led من البدايه باذن الله وسيكون التصميم بابسط العناصر الالكترونيه المتوفره في كل مكان في الوطن العربي حتي يكون الموضوع سهل علي المبتدئين باذن الله نبدا علي بركه الله اولا:- ما هو البروبيلر ليد propeler led ؟؟ هو عباره عن مجموعه من ال leds مصفوفه بشكل معين علي شريحه لكي تعطي شكلا خاصاً عندما تقوم بالدوران كالتي بالصور  فكرة المشروع :- الفكرة تكمن في التوقيت بمعني ان عمود الليدات يدور حول محوره من نقطه البدايه حتي يعود اليها مره اخري في وقت معين . كما بالشكل:-  *مثال:- لو فرضـنـا ان الوقت اللازم لوصول عمود الليدات من نقطه البدايه الي النهايه هو 100 ملي ثانيه اذا ربع اللفه ستكون 25 ملي ثانيه والنصف 50 ملي ثانيه وهكذا حتي تكتمل اللفه لماذا نضرب هذا المثل ؟؟ الاجابه بالشكل التالي :- لو ارضنا ان نرسم صوره كما بهذا الشكل ماذا سنفعل؟؟؟؟  بما ان الوقت اللازم لدوران العمود لفه كامله هو 100ملي ثانيه , اذا سنجعل عمود الليدات يضيء لمدة 25 ملي ثانيه ثم ينطفء لمده 25 ملي ثانيه ثم يضيء لمده 25 ملي ثانيه ثم ينطفء لمده 25 ملي ثانيه وبذلك يتم رسم هذا الشكل الذي بالاعلي . نحن هكذا قد رسمنا شكلا بسيطا مكون من اربع اقسام فقط لكن كيف نرسم شكلا كاملا ؟؟؟؟ انظر الي الشكل :-  نحن نعلم ان الدائرة مكونه من 360 درجه يعني 360 نقطه هذا معناه ان عمود الليدات عندما يقوم بالدوران سياخذ 360 وضع من نقطه البدايه الي النهايه حسناا اذا فرضنا ان الوقت الذي سيستغرقه العمود للوصول من نقطه البدايه الي النهايه هو 100 ملي ثانيه اذاَ لكي نحسب الوقت اللازم لرسم نقطه او زاويه واحده لعمود الليدات نقوم بقسمه وقت الدوران الكامل علي عدد نقاط درجات الدائره 360 درجه اذا الناتج هوا 36 ملي ثانيه معني هذا ان الوقت اللازم لرسم عمود الليدات بشكل معين يستغرق 36 ملي ثانيه ولكن هكذا سنقوم برسم العمود 360 مره في اللفه الواحده علي عدد درجات الدائره وده يبقي اسمه وجع دماغ !!!!!!!!!!! طيب ايه الحل ؟؟؟؟ الحل اننا نشوف التطبيق الي هنفذه ونشوف هيحتاج كام درجه زاويه ونحسب الوقت عليه مثال :- اذا قمنا بتصميم ساعه بعقارب كاالتي بالشكل :- اذا سنحتاج الي 60 درجه زاويه لان العقرب الواحد يدور من نقطه البدايه الي النهايه 60 مره في الثانيه يعني اننا هنرسم عمود الليدات 60 مره في اللفه الواحده حسناا اذا كان وقت دوران العمود من نقطه البدايه حتي نقطه النهايه هو 100 ملي ثانيه والزاويه هي 60 درجه اذا الوقت اللازم لرسم عمود واحد سيستغرق 100 / 60 = 6 ملي ثانيه الموضوع القادم التصميم باذن الله ملحوظه * الوقت المستخدم للتوضيح فقط وهو ليس الوقت الحقيقي للدوران لان الوقت يعتمد علي سرعه دوران المحرك وسنعرف فيما بعد كيفيه حساب هذا الوقت التعديل الأخير تم بواسطة : 3bkarino medo بتاريخ 27-01-2013 الساعة 11:54 PM |
