[محمدالمصري]

السلام عليكم

اخوانى الاعزاء
اريد عمل مشروع قياس درجة الحراره
وتحويلها 4-20 ma
واريد ان استخدم pic16f877a
واستخدم حساس الحراره المشهور lm35
اريد ان استخدم اطراف الـ pwm كخرج للمللى امبير
والـ adc كدخل سينسور الحراره
احتاج طريقة البرمجه والهاردوير الخاص بعملية تحويل خرج البك لمللى امبير
مع الشرح لو تكرمتوا
بارك الله فيكم وكل عام وانتم بخير

[hunter27]

السلام عليكم

بسم الله الرحمن الرحيم

اخي افظل ان تستعمل محول Digital to Analogic (DAC
احسن من استعمال PWM

هذه ضورة توضح كيفية استعماله DAC

http://www2.0zz0.com/2013/01/22/23/724799929.png

يبقي في الاخير ان تضع مقاومة 250 ohm

لتحصل على تيار 4-20 mA

اي استفسار انا في الخدمة

[diaaeldin]

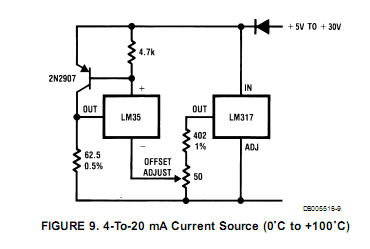

السلام عليكم اتفضل من غير بيك

http://upload.qariya.info/images/qar...257a725ba7.gif

[محمدالمصري]

السلام عليكم

شكرا اخوانى على المساعده
لكنى فى الواقع اريد توضيح اكثر خصوصا انى مبتدأ فى عالم الميكروكونترول
الموضوع ببساطه هو :
اريد ان اقيس درجة الحراره عن طريق lm35
ثم ترجمة القيمه المقاسه لخرج MA 4-20 للتعامل مع الـ PLC
فرجاء توضيح الاطراف اللتى سوف توصل بالـ PLC
وشكرا مره اخري على المساعده

[ميكرومان]

اقتباس المشاركة الأصلية كتبت بواسطة محمدالمصري السلام عليكم شكرا اخوانى على المساعده لكنى فى الواقع اريد توضيح اكثر خصوصا انى مبتدأ فى عالم الميكروكونترول الموضوع ببساطه هو : اريد ان اقيس درجة الحراره عن طريق lm35 ثم ترجمة القيمه المقاسه لخرج MA 4-20 للتعامل مع الـ PLC فرجاء توضيح الاطراف اللتى سوف توصل بالـ PLC وشكرا مره اخري على المساعده

السلام عليكم اخي ليه عاوز تلغبط نفسك

ببساطة لكي تعمل pwm

لابد ان يكون الدخل علي الانالوج بورت قيمته متغيرة

وانت لديك حساس حراري الذي يتغير بتغير الحرارة اذن الدخل الانالوج اصبح لديك متغيرا
