دارة الكترونية للنقاش ( 9)

[فكروعلم]

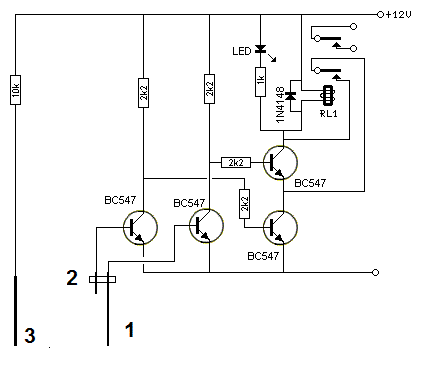

هذه هي الدارة التاسعة من سلسلة دارات النقاش لمعرفة وظيفتها وطريقة عملها هيا بنا نتعاون مع بعضنا لحلها

[yasser55]

المشاركة الأصلية كتبت بواسطة فكروعلم

هذه هي الدارة التاسعة من سلسلة دارات النقاش لمعرفة وظيفتها وطريقة عملها هيا بنا نتعاون مع بعضنا لحلها

من جديد السلام عليكم الاخ الحبيب استاذزى م/فكر وعلم والاخوه الاعزاء جميعا

اتشرف ان اكون اول من يفتح النقاش بالدائره

بسم الله

مبدئيا لدينا هنا دائره اليكترونيه تتغزى بجهد 12 فولت تتالف من دائرتين متماسلتين كل منها يتكون من ترانزستورين npn bc 547 وريلاى متصل مع مجمع الترانزستورين ولدينا ايضا وصلتين لقاعدة الترانزستورين الاولين بالدائره وهما الطرف 1-2 اما الطرف رقم 3 المتصل بالتغزيه عبر المقاومه r 10 kفمن المؤكد هنا انه عبر موصل ما او عنصر اخر سيسبب اتصاله بالطرفين 1-2 انحياز الترانزستور ين بالتدريج حسب الشكل -هذا كبدايه واعتقد ان الدائره هنا ستكون مقياسا لشىء ما ووجود الريليه
يؤكد توصيله بمصدر انذار كسرينه او ما شابه- هذا مبدئيا وارى انى تسرعت كثيرا
سوف اقف هنا وانتظر دخول باقى الاخوه وتعقيب م/فكر
خالص تحياتى

[فكروعلم]

المشاركة الأصلية كتبت بواسطة yasser55

من جديد السلام عليكم الاخ الحبيب استاذزى م/فكر وعلم والاخوه الاعزاء جميعا

اتشرف ان اكون اول من يفتح النقاش بالدائره

بسم الله

مبدئيا لدينا هنا دائره اليكترونيه تتغزى بجهد 12 فولت تتالف من دائرتين متماسلتين كل منها يتكون من ترانزستورين npn bc 547 وريلاى متصل مع مجمع الترانزستورين ولدينا ايضا وصلتين لقاعدة الترانزستورين الاولين بالدائره وهما الطرف 1-2 اما الطرف رقم 3 المتصل بالتغزيه عبر المقاومه r 10 kفمن المؤكد هنا انه عبر موصل ما او عنصر اخر سيسبب اتصاله بالطرفين 1-2 انحياز الترانزستور ين بالتدريج حسب الشكل -هذا كبدايه واعتقد ان الدائره هنا ستكون مقياسا لشىء ما ووجود الريليه
يؤكد توصيله بمصدر انذار كسرينه او ما شابه- هذا مبدئيا وارى انى تسرعت كثيرا
سوف اقف هنا وانتظر دخول باقى الاخوه وتعقيب م/فكر
خالص تحياتى

وعليكم السلام أخي ياسر الغالي

أعذرني أخ ياسر لن أعلق حالياً على تحليلك لأسباب أستراتيجية

[yasser55]

وعليكم السلام أخي ياسر الغالي

أعذرني أخ ياسر لن أعلق حالياً على تحليلك لأسباب أستراتيجية

Read more: http://www.qariya.com/vb/showthread....#ixzz2JKQS07Wu

سوف اتوقف هنا مهندسنا الحبيب م/فكر رغم انى كنت انتظر تعقيبك اخى لكى اعرف اى طريق اسلك ولاكن كل الاحترام للاسباب الاستراتيجيه وانتظر دخول الاخوه ومتابعة المناقشات

مع خالص تحياتى

[فكروعلم]

أخي ياسر هذه الأسباب الأسترتيجية لفائدة الموضوع

[seakrokram]

السلام عليكم جميعا
الاخوة الاحباء اني ارى في الدائرة عبارة عن مقارن بين كميتين هذا كبدايه اما الرلي هو كوسيله تنبيه لتجاوز الكميه الاولى عن الاخرى والله اعلم تقبلو مروري

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

هذه هي الدارة التاسعة من سلسلة دارات النقاش لمعرفة وظيفتها وطريقة عملها هيا بنا نتعاون مع بعضنا لحلها

السلام عليكم ورحمة الله : مرحبا بك استاذنا العزيز فكر وعلم سابدا بالتحليل اولا ثم اطرح الحل ان شاء الله من الملاحظ ان للدائرة دخلان وهذين الدخلين فيهما فكرة تمكنت ان شاء الله من الوصول اليها وهي ان كل من الدخلين يعتمد احداهما على الاخر وبشرط موضوع وهو ((عدم عمل الريلي عندما يكون الدخل رفم 2 في حالة 1 لوحده فقط وعندما يلتحق به الدخل 1 ليكون 1 يعمل هنا الريلي الان عندما بتحول الدخل رقم1 الى 0 يبقى الريلي لماذا لان تلامس الريلي يوصل الدائرة عبر الرانزستور الثاني للتشغيل وبعد وصول الدخل رقم 1 للصفر يكون الرلي قد توقف هنا اتوقع ان الدائرة عبارة عن مفتاح لتشغيل مضخة لمليء خزان حيث يوضع الدخل 2 في الثلث او الربع العلوي من الخزان والدخل 1 في القمة والريلي موصول بحالة الراحة لتشغيل ماطور المضخة فعند وصول الماء للقمة يفصل الماطور بسبب اشتغال الريلي كما تم شرحها ويبقى الماطور مفصول الى نزول المستوى رقم 2 الربع العلوي فيعمل مرة اخرى وهكذا وطبعا اذا كان الخزان في البداية فارغا يعمل الماطور لانه مربوط على تلامسات الراحة للريلي شكرا ولكم تحياتي .

[olmacall]

السلام عليكم الأخوة الكرام ، الأخ العزيز فكر وعلم ألف شكر على مجهودك النبيل ، جزاك الله كل خير
أعتقد هذه الدارة كما قال الأخ الكريم نعيم البديري .

والشكر الجزيل
