[ودالأمير]

السلام عليكم إخواني أعضاء المنتدى الكريم أرجو مساعدتكم في توصيل شاشة LCD مع مايكرو من نوع ATMEGA 32 لأني قمت بالتوصيل وفقا للصورة المرفقة ولم تعمل معي فقط الإضاءة الخلفية هي التي تعمل ولا يوجد اي كتابة ع الشاشة ،في الملفات المرفقة شكل التوصيل الذي قمت باستخدامه وكذلك البرنامج وشكرا.

[ودالأمير]

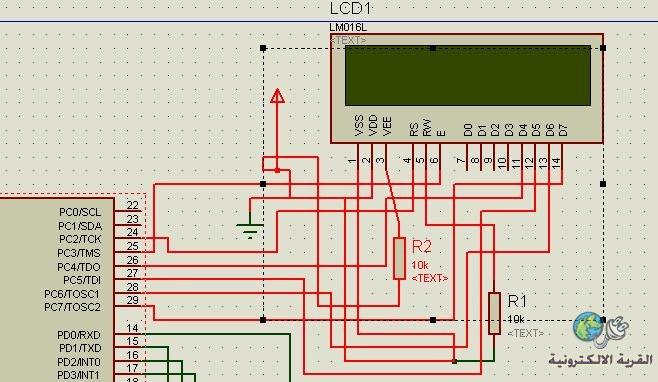

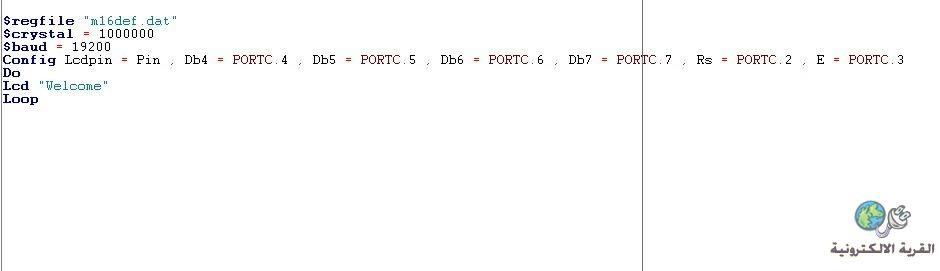

وهذه هي الصور:
http://upload.qariya.info/images/qar...2476164ba6.jpg

http://upload.qariya.info/images/qar...597973bf59.jpg

[ودالأمير]

ألا يوجد رد يا شباب

[5282]

يوجد short بين vcc و gnd

[ودالأمير]

كلا يا أخي الكريم لا يوجد short هذا فقط تقاطع وهذه الدائرة تعمل في الsimulation.شكرا لمشاركتك

[ماجد عباس محمد]

الطرف VEE هو طرف التباين ويجب أن يتصل من خلال مقاومة متغيرة فالجهد عليه يحدد تباين الصورة
عند أحد طرفيها ستكون الشاشة بيضاء و عند الطرف الآخر ستكون مربعات سوداء و فى مدى صغير فى الوسط تكون الكتابة مقروءة

لا تقل لى انها تعمل فى المحاكيات فهذا هو واقعها و إقرأ الداتا شيت

[ودالأمير]

قمت بالتجربة أخي ماجد ولكن الشاشة أصبحت تعطيني مربعات في الصف السفلي فقط بدون اي كتابة

[ماجد عباس محمد]

هذا يعنى أنك لم ترجع للداتا شيت و لكنك وصلت المقاومة على التوالى مع الطرف
المقاومة بين +5 فولت والأرضى و الطرف المتحرك يوصل بالطرف VEE و يضبط بحيث تبدأ المربعات فى الظهور و عندها لو لم تظهر كتابة سيكون خطأ برمجة
بالنسبة للبرمجة لا يجب أن تكون الأوامر فى DO-Loop لان هذا يستمر فى الكتابة فتملأ الشاشة ثم يعود من الأول لإعادة الكتابة مرة أخرى أو يستمر فى الإزاحة حسب ما يتم ضبط الشاشة عليه
الكتابة أيضا مرة واحدة فقط

أعتقد ان الدائرة التى تستخدمها صحيحة لكن الرسم فعلا به شورت كما ذكر الأخ 5282 و ليس تقاطع. انزل من طرف الشاشة VSS لأسفل ثم يمين فأسفل للطرف الأخضر القادم من المقاومة R1 ثم يسارا فأعلى إلى طرف VDD و إن كانت تعمل فى بروتس هكذا فعار عليه
