الرجاء المساعدة فى تصميم جهاز انزار

[atef_641]

اريد دائرة لجهاز انزار تعمل عند عبور اى شخص او تحركة فى المكان
ويوجد اجهزة تعمل على ذلك ولكن اريد ان اصممها

الرجاء المساعدة
لمخطط لهذى الدوائر

[Genral ASM]

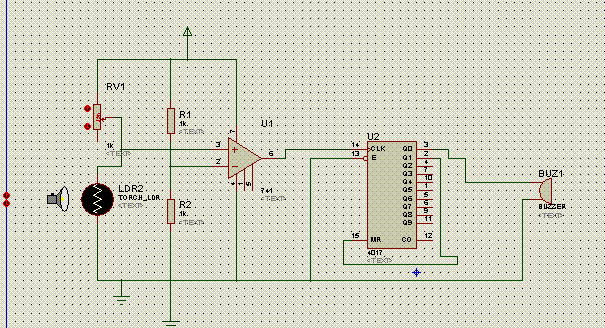

لو حضرتك تقبل الدايرة دى ممكن نتناقش فيها , buzzer هينطلق صوته عند قطع شعاع النور " او الليزر " .
http://upload.qariya.info/images/qar...55e4e13da4.gif

[yasser55]

المشاركة الأصلية كتبت بواسطة atef_641

اريد دائرة لجهاز انزار تعمل عند عبور اى شخص او تحركة فى المكان
ويوجد اجهزة تعمل على ذلك ولكن اريد ان اصممها

الرجاء المساعدة
لمخطط لهذى الدوائر

اليك اخى هذا الرابط للاستاذ م/هلال رشدى


http://www.qariya.com/vb/showthread....29&page=1&pp=8

[atef_641]

الف شكر اخوتى على الاهتمام والرد

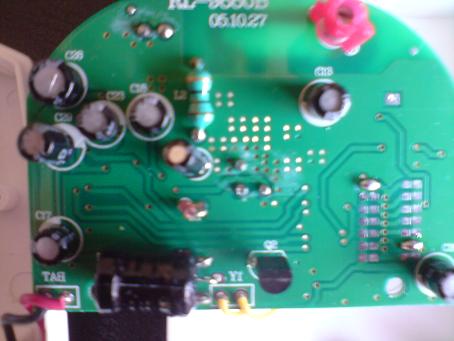

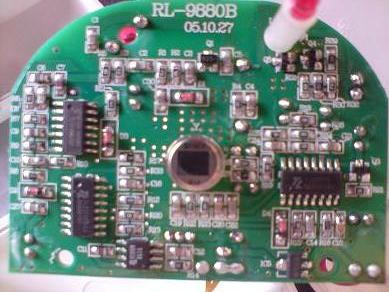

الجهاز الى اريدة موجود منه نسخة صينى وتباع فى الاسواق
وامكانيتة
يعمل عل ى بطارية صغير
انه عندما يشتغل اى شيئ يتحرك يعطى انذار
ولا يعمل على انقطع شعاع ولا شيء

وله عيب ان صوت الانزار ضعيف


انا اريد تصميم له حتى اعدل فية ليناسب الزبائن
فوضعت الموضوع فى اقوى منتدى الكترونات عربى
من وجه نظرى
ارجو الى يخب امالى

[atef_641]

الرجاء المساعدة

[funky112233]

بسم الله الرحمن الرحيم

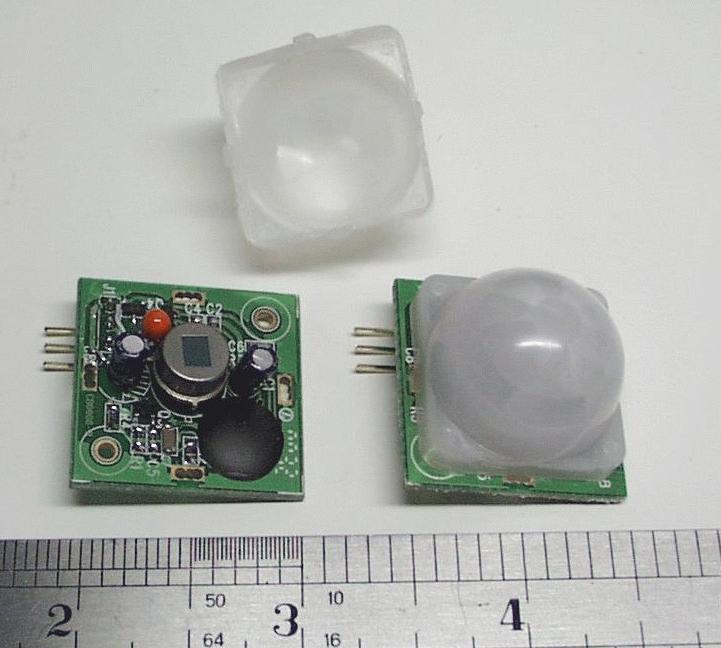

نعم يا اخى ما تقصدة انت حساس يسمى PIR

وهو حساس خاص لاتقاط الحركة

هذا شكلة

http://www.electronics123.net/amazon/pictures/bb043.jpg

وللعلم لة اشكال اخرى كثيرة

ويمكن تركيبة مع دوائر الكترونية عادية او مع الميكروكنترولر كلة كما تحب

ولكن كم سعر الجهاز الصينى اولا

ثانيا يمكنك التعديل على الجهاز كما تحب ما المانع من ذلك
حتى لا تتحمل اعباء التصنيع كاملة

بالتوفيق ان شاء الله

[mahmadsolimanra]

يمكنك وضع راليه بكان السماعه وتستخدم الراليه فى النته عاوزو

[atef_641]

المشاركة الأصلية كتبت بواسطة funky112233

بسم الله الرحمن الرحيم

نعم يا اخى ما تقصدة انت حساس يسمى PIR

وهو حساس خاص لاتقاط الحركة

هذا شكلة

http://www.electronics123.net/amazon/pictures/bb043.jpg

وللعلم لة اشكال اخرى كثيرة

ويمكن تركيبة مع دوائر الكترونية عادية او مع الميكروكنترولر كلة كما تحب

ولكن كم سعر الجهاز الصينى اولا

ثانيا يمكنك التعديل على الجهاز كما تحب ما المانع من ذلك
حتى لا تتحمل اعباء التصنيع كاملة

بالتوفيق ان شاء الله

الله ينور عليك يااخى
والف شكر لجميع اخواننا فى المنتدى
ممكن اعرف كم سعر هذا الحساس واين يتم بيعة ولو تصميم يعمل علية يبقى جيد جدا مع الشكر

سعر الجهاز الصينى
ما بين 125 الى 150
وعيوبة انه صوته ضعيف جدا انا اريد ان اركب له اى تعديل او اوجد طرية تشغلى لارية
واضع على اللرية دة سرينة 220 فولت ولا اى جاجة
