دارة الكترونية للنقاش ( 11 )

[فكروعلم]

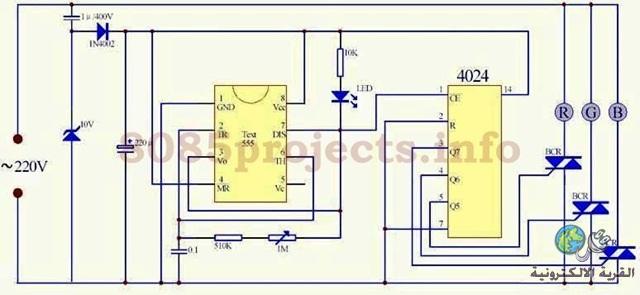

الدارة الحادية عشر من سلسلسة دارة للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها

[yasser55]

المشاركة الأصلية كتبت بواسطة فكروعلم

الدارة الحادية عشر من سلسلسة دارة للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها

السلام عليكم الاخوه الاعزاء - اخى الغالى م/فكر وعلم ومرحبا بعودتك ويارب دائما بخير وفى احسن حال

اسمحو لى فتح النقاش -

دائره مميزه وتوصل مباشرتا لمصدر التغذيه المنزليه 220 فولت متردد ولا وجود لمحولات وهذه ميزه ويمكن تطبيقها بسهوله

[seakrokram]

السلام عليكم جميعا
حمد لله على سلامتك استاذي الفاضل فكر وعلم
من الوهله الاولى تبدو الدائرة ان IC 555 يعمل كمذبذب يقود IC 4024 وعلى ما يظهر هنا 3 تراياك و3 دوائر على ما اضن انها الوان احمر وازرق واخضر

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

الدارة الحادية عشر من سلسلسة دارة للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها

السلام عليكم استاذي العزيز فكر وعلم حمدا لله على عودتك الينا ونناقش الدائرة لاحقا فهناك زحمة المرور ولدي عمل اليوم ضروري جدا .

[Genral ASM]

بسم الله الرحمن الرحيم ....
سلامى للأساتاذة , أعتقد أن الدائرة تستخدم لاضاء اليدات " الأزرق والأخضر والأحمر " تباعا واستخدم فى ذلك "4024" لعمل تأخير زمنى ويستمد "clock " من "555" . ومصدر تغذية الدائرة هو "220 V " بعد عمل توحيد باستخدام الدايود وتنعيم باستخدام المكثف وتثبيت الجهد باستخدام الزينر

[seakrokram]

اثناء البحث على الداتا شيت للIC4024 تبين انه عداد ثنائي
بالتالي على ما اتصور ان ال (555) يشكل مولد نبضات ساعه وتحول هذه النبظات الى قادح العداد حيث يحسب النبضات حيث يخرجها غلى بوابات التراياك ليشغل هذه الالوان كان تكون مصابيح ملونه احمر واخضر وازرق
اما بالنسبه للتغذيه ان الدائرة تاخذ 220 فولت AC وتعدل بواسطه الدايودالعلوي ببدايه الدائرة وتنعم بواسطه المكثف220 uf بعدها تثبت الفوليه بالزنر دايود 10 فولت حيث تصبح فولتيه dc لتغذيه الانتكريتات اما تردد وسعه نبضات الساعه تحددها المقاومتين 1Mالمتغيرة والمقاومه 510 كيلو والمكثف 0.1

[نعيم البديري]

السلام عليكم ورحمة الله احبائي (seakrokram) و (yasser55) والاخ (Genral ASM) دعوني اشارككم بالنقاش الممتع هذا ننظر الى الدائرة التي تحتوي على المتكاملة 555 وهي تعمل هنا مذبذب بطيء كلوك يدخل المتكامله 4024 الذي هو مقسم تردد حيث عمل هذا الاي سي تقسيم التردد الداخل من الكلوك بن رقم 1 على 2 للخرج رقم12 وهوQ1 وعلى 4 للخرج رقم11 وهوQ2 وعلى 8 للخرج رقم9 وهو Q3 وعلى 16 للخرج رقم6 وهوQ4 وعلى 32للخرج رقم5 وهو Q5 وعلى 64 للخرج رجل 4 وهوQ6 وعلى 128 للخرج رجل3 وهو Q7 :الاخراجات المستخدمة هنا هي تقسيم 32 المربوط لتراياك اللون الاحمر والاخراج تقسيم 64 لتراياك اللون الاخضر واخراج اللون الازرق وهو تقسيم 128وهو Q7 فماذا نستنتج من هذا (هذا يعني تدخل 4024 عدد من النبضات مقدارها 32لكي يعطي خرج الاحمر نبضة تستمر لمدة 32 نبضة اخرى لكي تتحول للمنطق صفر وعندها يكون العدد وصل 64 فيعمل الاخضر ويبقى لمده 64 اخرى كي ينطفي لكن قبل ذالك وعند 64+32 =96 سيعمل معة الاحمر من جديدمستمرا الى+32 وعندها نصل 128 سيعمل الازرق طبعا يبقى مستمرا ل128 نبضة ولكن يسعمل معه الاحمر لمدة 32 وينطفيء ليبقى الازرق وحيدا لمدة 32 فياتي دور الاخضر ليعمل ونحن في نصف مسافة الازرق :: الى الان فقدت التركيز واطلب المساعدة !!!! نستنتج ان المعدل الزمني لعمل الون الازرق هو ضعف اللون الاخضر والاخضر هو ضعف الاحمر ولازرق طبعا اربعة اضعاف الاحمر (يمكن اضعت الحساب !!!)

[فكروعلم]

تحياتي أخي الغالي نعيم ولكل الأعضاء كلامك جميل وتحليل رائع وسأعطيك وسيلة مساعدة وهي أن السر يكمن في أستخدامنا للألوان الثلاثة أحمر وأزرق وأخضر
