[ennng]

عندي اشارتين sin waves وحده 100 هيرتز والثانية 500 هيرتز خلطناها ببعض عن طريق op amp والخرج ادخلناه على ADC0 , وعندنا نفس احدى الاشارتيين السابقتين ولنقل 500 هيرتز ادخلناها على القناة ADC1 , ومن ثم طرحنا الناتجيين من بعض يعني ADC0-ADC1 من المفترض ان يطلع الاشارة المتبقية؟؟

يعني 500+100-500=100

هذا الكود:

unsigned  int sin1;
unsigned  int sin2;
unsigned  int diff;


void main() {
Trisa =0XFF;
Trisd = 0X00;

while(1){

sin1 = ADC_Read(0);   // 500Hz+100Hz
//delay_ms(100);
sin2 = ADC_Read(1);    // 500Hz
//delay_ms(100);
//diff = ((sin1/255)*5)-((sin2/255)*5);
diff = sin1-sin2;
portd= diff;
}

}

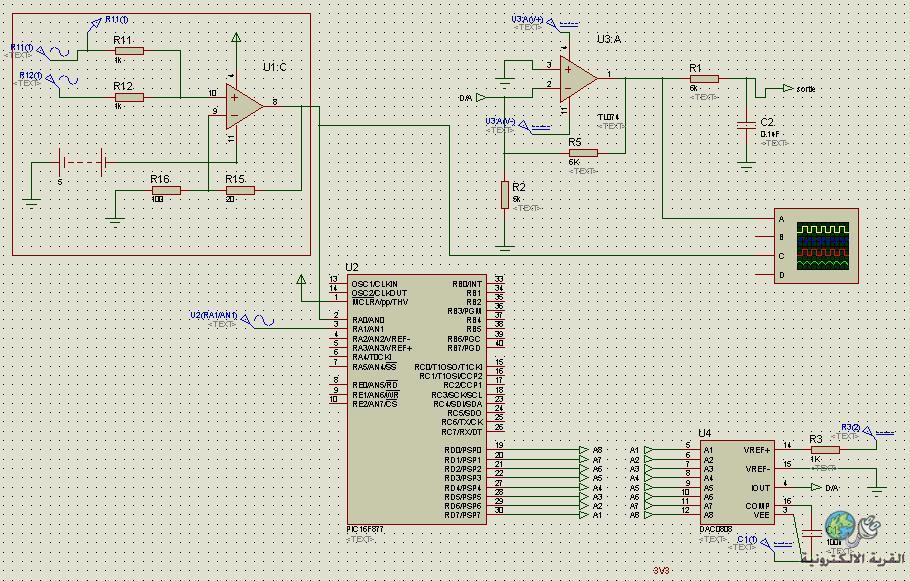

وهذه الدائرة:

[حيدر علاج حسن]

اولا انت هنا لم تطرح ترددات انما تتعامل مع قيم جهد .
ثانيا عبارة التاخير delay_ms(100); ستجعل جزء كبير من الاشارة يهمل لان التردد 500 هرتز زمن الموجة له 2 ملي ثانية وزمن التاخير كبير جدا مقارنة به ..
عملية الطرح تتم بصورة عشوائية لانك لم تحدد العلاقة الطورية بين الاشارتين ..
هل انت متاكد من عملية مزج الاشارتين قبل الدخول على مكبر العمليات انها صحيحة ؟؟

[ennng]

دائما تتحفنا بردودك الطيبة اخي حيدر
كما تلاحظ انا حولت القيم ..
اما بالنسبة للتأخير الزمني فعلا كبير لكن انا وضعته في البداية ثم وضعته على شكل كومنت يعني هو خارج البرنامج..

عملية الطرح تتم بصورة عشوائية لانك لم تحدد العلاقة الطورية بين الاشارتين ..

ماهو قصدك هنا؟؟

هل انت متاكد من عملية مزج الاشارتين قبل الدخول على مكبر العمليات انها صحيحة ؟؟

هنا مكبر العمليات هو من يعمل المزج وتسمى الدائرة summation وانا متأكد منها باذن الله.

ياليت تتحفنا بحلول بارك الله فيك

[حيدر علاج حسن]

اذن بقيت مسئلتين ...
هل المطلوب اجراء عملية الطرح على الترددات ام على الجهد ؟؟
هل هناك فرق بالطور بين الاشارتين ام انهما متطابقتان ؟؟؟ و كيف ستضمن ذلك عمليا ؟؟

[ennng]

المهم نحصل على الاشارة الاصلية لكن لااعلم هل الطرح يكون على الجهود او التردد؟

بالنسبة للاشارتيين مافيه اي فرق طور بينهما انما التردد الذي يختلف

وكيف تضمن ذالك عمليا؟؟

خلينا نشتغل الان على السيميلوشن اما بالنسبة للعملي انا وضعت قبل فترة موضوع ممكن نستفيد منه هنا لكن خلينا الان نشوف كيف نسترجع الاشارة المطلوبة. بارك الله فيك

[ماجد عباس محمد]

الدائرة بها بعض الأخطاء
أولا المكبر له +/- فولت إذن الخرج منه موجب و سالب و الميكرو لا يتعامل مع الجهد السالب
لذا يجب أن تجعل ناتج جمع 100+500 يتراوح ما بين + 5 فولت و صفر
بعد ذلك تدخل الناتج على AD0 مثلا
و التردد الآخر أيضا تحوله إلى +5 فولت و صفر
و بعد ذلك تطرح بدون استخدام sin لأن التحويل AD يقرأ قيم لحظية ولا يعرف إن كانت موجة أم قيمة ثابتة
و فى النهاية تعوض مسألة الصفر أصبح 2.5 فولت

[حيدر علاج حسن]

استاذ ماجد هو لم يستخدم دالة sin انما استخدم متغير اسمه sin1 و sin2 للتمييز فقط ...
اذن عملية الطرح هي للجهود حسب الكود الذي انت كتبته ...
بقيت مشكلة الجهد السالب التي وضحها الاخ ماجد و اعتقد حلها باضافة جهد مستمر 5 فولت للاشارات لجعلها تتراوح بين (0 الى 10) فولت ...

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن استاذ ماجد هو لم يستخدم دالة sin انما استخدم متغير اسمه sin1 و sin2 للتمييز فقط ... اذن عملية الطرح هي للجهود حسب الكود الذي انت كتبته ... بقيت مشكلة الجهد السالب التي وضحها الاخ ماجد و اعتقد حلها باضافة جهد مستمر 5 فولت للاشارات لجعلها تتراوح بين (0 الى 10) فولت ...

عفوا معك حق فلم ادقق فى الكود جيدا
