السلام عليكم ورحمة الله وبركاته

الاخوة الكرام لقد قمت بعمل دائرة تايمر لتشغيل ماتور 220 فولت عن طريق ريليه
في البداية قمت بتجربة الدائرة قبل توصيل الريلية فكانت تعمل بكفائة دونادني خطاء
ولكن بعد توصيل الريليه بدائت الدائرة تعمل مرة بشكل صحيح ومرة اخري تنهار وتقوم بعمل تصفير تلقائي مع العلم اني استخدمة Pic16f84a و مع العلم اني قمت بالاتي :
1. قمت بالكشف عن ارضي الدائرة والتاكد من سلامته وانه جيد
2. قمت بفصل الريليه عن الدائرة وجعلت لهمصدر تغذية مستقل وكذلك توحيد مستقل
3. قمت بتوصيل موحد مع الريليه

ومع ذلك مازالت المشكلة موجوده

وقد وجت البعض ينصح باستخدام الاوبتكبلر وقد قمت بشرائه ورقمه ISP621 ذو اربع اطراف
ولكني لا اعلم كيفية توصيله فبرجاء المساعدة في توصيله واتمني اذا كانت لديكم حل اخر لهذه المشكلة افادتي ولكم فائق الاحترام.

[ماجد عباس محمد]

ضع الدائرة لكى ندد أين الخطأ

[guermi]

السلام عليكم
لقد تعرضت لنفس المشكلة ولكني عالجتها بالموحد على طرقي وشيعة الريلي و لكن بما انك جربت دلك لابد من وضع مخطط الدائرة للمناقشة

[حيدر علاج حسن]

1- اجعل الكرستالة قريبة جدا من البك واذا تتمكن اجعلها ملاصقة له تماما , لحد هذه الخطوة ستحل 90% من المشكلة ..
2- اوصل مكثف 1 مايكرو على دخل و خرج منظم الجهد الذي يغذي البك ...
3- يا حبذا لو ترفع صورة pcb للدائرة لتشخيص مواطن الخلل فيها

[avip]

الاخوة الكرام شكرا علي الرد السريع

اقتباس المشاركة الأصلية كتبت بواسطة guermi السلام عليكم لقد تعرضت لنفس المشكلة ولكني عالجتها بالموحد على طرقي وشيعة الريلي و لكن بما انك جربت دلك لابد من وضع مخطط الدائرة للمناقشة

اخي الفاضل guermi قمت بتوصيل الموحد مع الريليه ولكن مازلت المشكلة موجودة
مع العلم ان الدائرة تعمل بشكل جيد دون الحمل

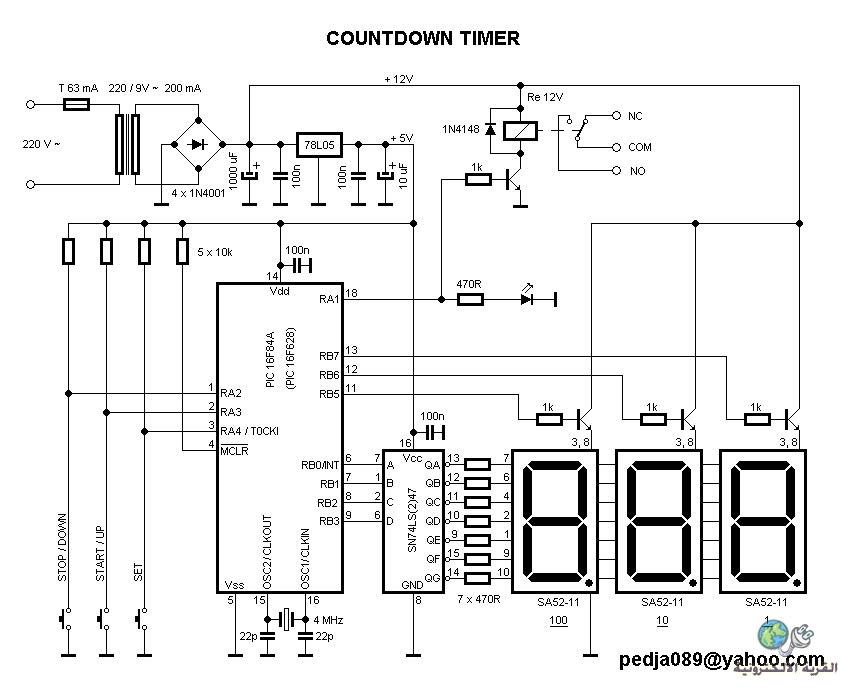

وهذه صورة المخطط للدائرة

[avip]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن 1- اجعل الكرستالة قريبة جدا من البك واذا تتمكن اجعلها ملاصقة له تماما , لحد هذه الخطوة ستحل 90% من المشكلة .. 2- اوصل مكثف 1 مايكرو على دخل و خرج منظم الجهد الذي يغذي البك ... 3- يا حبذا لو ترفع صورة pcb للدائرة لتشخيص مواطن الخلل فيها

اخي الفاضل حيدر شكرا لهتمامك.
لقد الكرستالة اقرب ما يكون وقمت بوضع المكثف

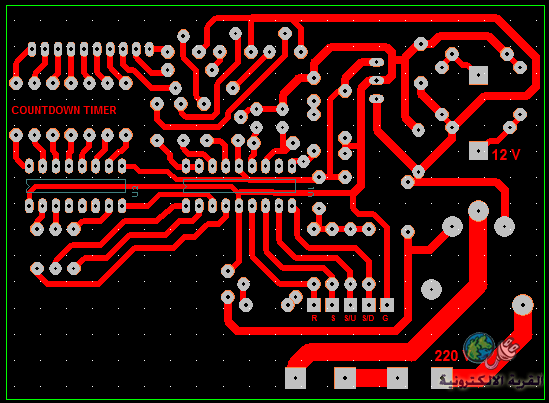

وهذه هي صورة الـPcb

[avip]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد ضع الدائرة لكى ندد أين الخطأ

شكرا لردك اخي ماجد

وهذه صورة لمخطط الدائرة




وهذه صورة الـ PCB

[avip]

الاخوة الكرام وجدت انه من الممكن التغلب علي هذه المشكلة بوضع الاوبتكبلر وقد قمت بشرائه ورقمه ISP621 ذو اربع اطراف
وهذه الداتا شت الخاصة بيه
http://www.isocom.com/newsite/datasheets/db92356.pdf
