دارة الكترونية للنقاش ( 13 )

[فكروعلم]

السلام عليكم

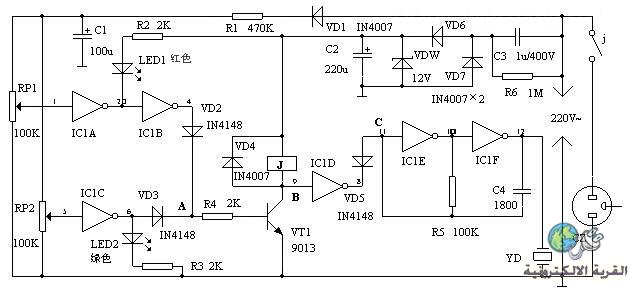

هذه هي الدارة ( 13 ) من سلسلة دارة للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها أتمنى أن أراكم مبدعين كما عرفتكم

[yasser55]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
هذه هي الدارة ( 13 ) من سلسلة دارة للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها أتمنى أن أراكم مبدعين كما عرفتكم

السلام عليكم استازنا الحبيب م/محسن ومرحبا بعودتك من جديد بدائره مميزه جديده ومفيده

مبدئيا الدائره متصله بالجهد المنزلى 220 فولت والذى والذى يخفض عن طريق المكثف
400فولت 1مايكرو ويوحد بالدايودات D6-D7 ونظم ويثبت بالزينر 12V وينعم بالمكثف 220 مايكرو - كما انه يوجد جهد اخر بالدائره وهو الموحد بالدايود D1 والمخفض بالمقاومه 470 كيلو ومرشح بالمكثف 100 ميكرو واعتقده جهد مرجعى لاتصاله مباشرتا بالمقاومتين المتغيرتين RP1+RP2 ونلاحظ ان الدائره موصله دوما بمصدر الجهد المنزلى 220 فولت ثم يوجد ريلاى ملفاته على كوليكتور الترانزستور 9013 ومفاتيحه على التوالى مع مكان لتوصيل الجهد لجهاز او لاجهزه اخرى بالمنزل واتوقع مبدئيا ان تكون الدائره لحماية الاجهزه المنزليه من ارتفاع الجهد المفاجىء بدلا من المحولات القديمه هذا مبدئيا لحين دخول باقى الاخوه بالموضوع
تقبلو تحياتى

[seakrokram]

السلام عليكم ورحمه الله وبركاته
استاذي الفاضل فكر وعلم اتمنى من الرب ان تكون بصحه وعافيه
استاذي الحبيب ممكن ذكر طراز المتكامله الواردة في الدائرة المطروحه للتحليل
تقبل مروري اخي الحبيب

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم
هذه هي الدارة ( 13 ) من سلسلة دارة للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها أتمنى أن أراكم مبدعين كما عرفتكم

السلام عليكم ورحمة الله مبدئيا الدائرة جدا بسيطة وتعتبر محطة استراحة جميلة بعد الدائرة 12 الماضية حيث اتوقع انها جهاز حماية ضد الارتفاع والانخفاض للاجهزة الكهربائية وطبعا بالاضافة الى تايمر تأخير للتشغيل : حقيقة ذكرتني هذه الدائرة بأول جهاز حماية نفذته قبل حوالي 10 سنوات باستخدام 4 بوابات not وحينها استخدمت 4011 وهو 4 منnand وتم عمل شورت على دخلي كل واحدة لتكون n0t ايام زمان ::عموما سنتناول الدائرة بالشرح المفصل ان شاء الله واذكر الاتي باختصار (( تعتبر r1وc1 تايمر وبنفس الوقت عن طريق rb2 يتم اختيار الفولتيه الادنىunder وrb1 للاعلى over voltag مع ليدين دلالة اما مايوجد على يمين الترانسستور فهي كما يبدو دائرة انذار صوتي للحالة المخالفة من مدى العمل .اما جوابا للاخ (seak) فهي 4049 وتسمى(4049 CMOS hex inverting buffer) تحياتي

[seakrokram]

اشكرك اخي واستاذي العزيز نعيم على التوضيح الرائع وتوضيح اخي الحبيب ياسر وانا لا اضن استاذ فكر وعلم ياتي بمثل هذه الدائرة البسيطه للنقاش والتحليل ام انه كما ذكرت اخي نعيم هي استراحه من الدائرة 12

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

اشكرك اخي واستاذي العزيز نعيم على التوضيح الرائع وتوضيح اخي الحبيب ياسر وانا لا اضن استاذ فكر وعلم ياتي بمثل هذه الدائرة البسيطه للنقاش والتحليل ام انه كما ذكرت اخي نعيم هي استراحه من الدائرة 12

كلام الاكبر منك سنا فيه حكمة دائما لذالك راجعت الدائرة وعند مراجعتي لها مرة اخرى وجدت شيئا بدأ يقلقني وهذا الشيء جميل حين يكون القلق مصدر تفكير بالدائرة : حيث نلاحظ ان مجزيء الجهد الاعلى والادنى يعملان بشكل عكسي لاشتغال الترانزستور بمعنى لو اتخذنا الدائرة مجال تحديد الفولتية هو من 180V كحد ادنى الى250V كحد اعلى وطبق ذالك على مدخلي الدائرة نجد ان الترانسستور لايعمل ضمن هذا النطاق بين الجهدين ! شيء غريب حقا وله ثلاث احتمالات : الاول قيد يكون اني تسرعت في تحديد وظيفة الدائرة : الاحتمال الثاني يوجد خطأ بسيط في الدائرة كأن يوجد ترانزستور ثاني قبل الرئيسى ليكون not ويقلب الحالة : الاحتمال الثالث وهو ضعيف وفيه مساويء ان يكون توصيل الريلي عن طريق تلامس الراحة وليس العمل وهذا كما قلت فيه عيب وهو صدور نبضة تصل الحمل في بداية التشغيل ثم انتظار ثم تشغيل دائم . ارجو دراسة الدائرة اخواني الاعزاء مع الشكر والتفكير تحياتي :

[فكروعلم]

تحياتي للجميع
فعلاً هي دارة بسيطة وتعتبر نوع من الأستراحة بعد الدارة السابقة التي كانت متعبة بعض الشيء ولكن هذه الدارة فيها أسلوب جديد للحماية يمكن الأستفادة منه أتمنى أن يتم شرح الدارة بشكل مفصل ودقيق وكشف عيوبها وطريقة تلافيها

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

تحياتي للجميع
فعلاً هي دارة بسيطة وتعتبر نوع من الأستراحة بعد الدارة السابقة التي كانت متعبة بعض الشيء ولكن هذه الدارة فيها أسلوب جديد للحماية يمكن الأستفادة منه أتمنى أن يتم شرح الدارة بشكل مفصل ودقيق وكشف عيوبها وطريقة تلافيها

اذا حصلنا الان على وسيلة مساعدة في الموضوع فلقد تم التأكد من الدائرة هي فعلا للحماية وكذالك ومن قول الاستاذ المشرف على الموضوع فهي تحتوي على عيوب لذالك ادعوكم للغوص في بحر التفاصيل لهذه الدائرة ولو كان غير عميقا لكشف ماتحتوي من مميزات وعيوب وقد ذكرت احداها سابقا :
