[ma7]

السلام عليكم ورحمة الله ..
اخواني انا طلبت المساعده قبل هالمره وما حدا رد علي !!
المشروع هو التحكم عن بعد عن طريق الجوال باستعمال نغمات ال DTMF
الدائره استعملتها وبعرفها وهاي هيا الدائره اللي استعملتها


وهذه الدائره عن طريقها بقدر اضوي الاحمال ولكن ما بقدر اطفيهم !!
بدي مساعده لتطوير الدائره بحيث اني اقدر اتحكم بضاءة واطفاء الاحمال الكهربائيه ..
ثانيا : ان يشمل التطوير ان تستطيع الدائره ارسال اشعار لي بوضعية الجهاز يعمل او لا يعمل !!
ارجووووووووكم ما معي وقت !!

[ennng]

الامر بسيط وسهل باذن الله هون عليك اخي واسأل الله التوفيق لك في مشروعك.
ممكن تضع ملتبلكسر 4*16 يعني مخارج MT8870 الاربعة تدخلها في هذا IC والخارج 16 يعني تقدر تتحكم في 16 device هذا الخيار الاول.
الخيار الثاني وهو سهل ايضا تدخل الاربعة output تبع MT8870 على متحكم ولنقل على porta وتقول في البرنامج تبع المتحكم اذا كان البورت a يساوي 0001 على حسب الاطراف الموصلة (a0,a1,a2,a3) , وهو يساوي الضغط على واحد في الجوال , تقول مثلا طلع على البورت لb 00000001 اي شغل الجهاز الموصل على البورت b0 وهكذا ..

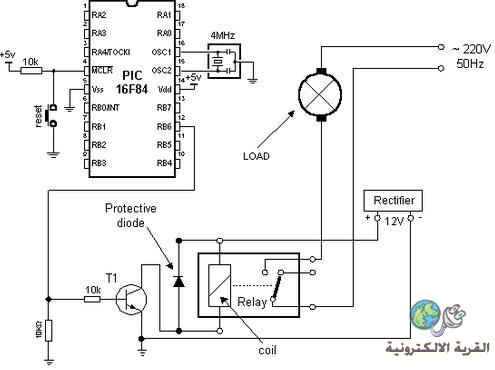

طيب كيف تتحكم بااحمال عالية 220 فولت وعندك الميكرو يتعامل مع TTL طبعا هناك حلول ومن ضمنها استخدام ترانزيستور ومرحل .



يارب اني افدتك اخي الكريم واي سؤال انا حاضر.

[ennng]

تفضل اخي الكريم هذا رابط ممتاز جدا يشرح الدوائر والاكواد وكل شي ماعليك الا ان تستبدل LEDs بدائرة الترانزبستور والمرحل وياليت تستأذن من صاحب الرابط او انك تعمل له reference بارك الله فيك ووفقك لكل خير

http://engineerslabs.com/2011/11/ele...tch-by-mobile/

[funky112233]

بسم الله الرحمن الرحيم

كما ارشدك البشمهندس ennng فى الرابط الثانى جزاة الله كل خير

وهو استخدام الميكروكنترولر وهو افضل شىء خاصة اذا كنت تريد امكانيات اخرى ايضا

ولبساطة الدائرة وقلة التعقيد فيها

ويمكننى مساعدك ان شاء الله فى التعامل معه من خلال الميكرو
فى حال انك ملقتش اكواد جاهزة للموضوع

بالتوفيق ان شاء الله
