دارة الكترونية للنقاش ( 14 )

[فكروعلم]

السلام عليكم أيها الأحبة

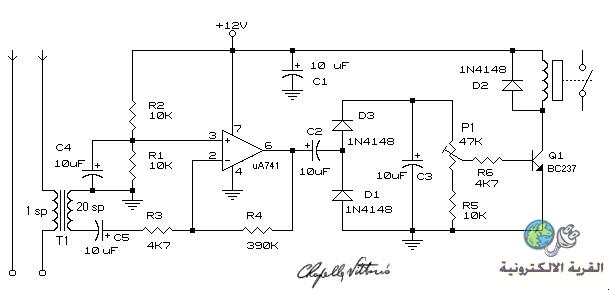

الدارة 14 من سلسلة دارة الكترونية للنقاش للوصول إلى معرفة وظيفتها وطريقة عملها بارك الله بجهودكم سلفاً

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

السلام عليكم أيها الأحبة

الدارة 14 من سلسلة دارة الكترونية للنقاش للوصول إلى معرفة وظيفتها وطريقة عملها بارك الله بجهودكم سلفاً

مرحبا بك مرة اخرى استاذنا العزيز وانت تضع بين ايدينا دائرة جديدة للنقاش وبارك الله بجهدك ايضا وانت تسقي هذا الزرع الجميل اعذب الماء لكي ينمو في قريتنا هذه ويعطي ثمارا من العلم والمعرفة .
لن اتسرع هذه المرة فلقد تعلمنا الاسلوب حيث نبدأ بتوضيح الاجزاء مع القليل من التحليل :القلب الرئيسى النابض في الدائرة هو مكبر العمليات (741) صديق العائلة ! يستخدم هنا كمكبر وليس مقارن وعلامة الكلام وجود R4 التي هي مقاومة تحديد التكبير باسلوب التغذية العكسية على الدخل السالب : طيب اصبح هنا نتعامل مع اشارة وليس جهد DC كما في المقارن . وهاهي الاشارة تخرج من المحولة الرافعة على يسار الدائرة (فلت رافعة لان الابتدائي لفة واحدة والثانوي عشرون لفة .تدخل على الدخلين بطريقة (سحب دفع) لتخرج مكبرة تدخل الى الدايودين D1 ,D3 عن طريق المكثفة C2 وهنا تتحول الى DC على طرفي C3 يتم تجهيز انحياز الترانزستور من هذه الفولتية عن طريق المتغيرة P1 فيعمل الريلي الموصول به . لن اتكلم الان عن وظيفة الدائرة الان حيث تشير الدلائل اليها واكتفي في مشاركتي الاولى بهذا القدر من الشرح الذي ربما سيحصل على بعض التعديل من الاخوة الاعزاء مع اجمل تحيات اخوكم البديري.

[yasser55]

شكرا لك استاذنا م/محسن الدائره جيده ومهمه جدا خاصة بالنسبة لى كما انها بسيطه ولاكن زو فائدة كبيره

انا شخصيا عرفت يقينا تحليل ووظيفة الدائره لاكنى سانتظر الى ان يعلق باقى الاخوه عليها

[ibn al islam]

السلام عليكم

داره جميله و اضن انها تستهلك الكثير من الاحبار و هذه الايام انا و القلم لسنا اصدقاء

فى انتضار تعليق كل الاخوه هههه http://www.qariya.com/vb/images/icons/icon10.gif

[newman2012]

السلام عليكم ورحمة الله
شكراً أخي الحبيب على الدوائر والمواضيع المتميزة...
أظن الدائرة أخي الحبيب هي دائرة شاحن بطارية ... والله أعلم

[osama matar]

رائع هذا العمل

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة yasser55

شكرا لك استاذنا م/محسن الدائره جيده ومهمه جدا خاصة بالنسبة لى كما انها بسيطه ولاكن زو فائدة كبيره

انا شخصيا عرفت يقينا تحليل ووظيفة الدائره لاكنى سانتظر الى ان يعلق باقى الاخوه عليها

اخي ياسر : فائدتها ليس لك فقط لاتكن طماعا زيادة شوية انا ايضا بحاجتها مع بعض الاضافات لتكون عملية اكثر وسيتناول كل منا حاجته لها بعد اكمال شرح الدائرة ان شاء الله تحياتي لك حبيبي .

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة ibn al islam

السلام عليكم

داره جميله و اضن انها تستهلك الكثير من الاحبار و هذه الايام انا و القلم لسنا اصدقاء

فى انتضار تعليق كل الاخوه هههه http://www.qariya.com/vb/images/icons/icon10.gif

السلام عليكم اخي الفاضل (ibn al islam) لقد ذهبت الاحبار فعلا وقل استخدامها في القلم وجاء البديل احرف تضرب على الكي بورد فتخرج كلمات باجمل الخطوط ! كذالك ذهب استخدام كاوية اللحام او استخدام (بريد بورد) وجاء بديلا عن ذالك برامج المحاكات دون تعب او عناء لذالك طلبت انا وبعض الاخوة من الاستاذ فكر وعلم ان تكون ذائرة النقاش غير خاضعة لبرنامج محاكات كي لايكون الحل جاهزا لها وقد اوفى بذالك فجعل في دوائر النقاش جزءا متغير او مفقود كي يكون النقاش كمن يفكر اثناء ما يكتب بالقلم , تحياتي
