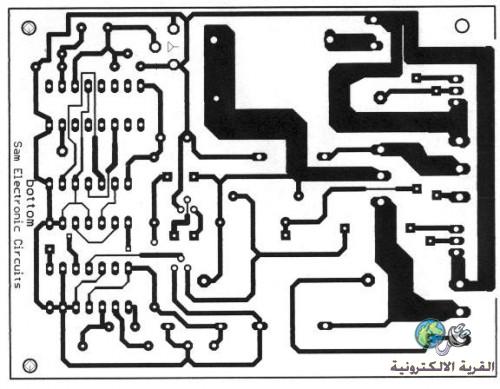

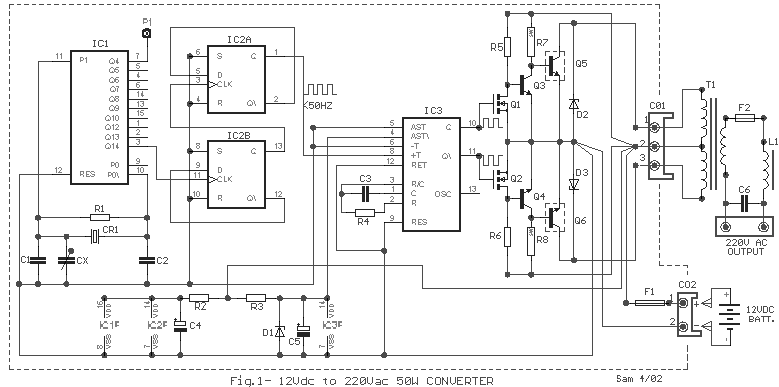

دائرة انفيرتر مارأيكم بها

[عبدالله زهير]

R1=10Mohms
R2=100ohms
R3=1.2Kohms
R4=560Kohms
R5-6=2.2Kohms
R7-8=56 ohms 5W
CX=22pF trimmed capacitor
C1-2=22pF ceramic
C3=8.2nF 100V MKT
C4=10uF 16V
C5=47uF 16V
C6=470nF 400V
D1=5V6 0.4W
D2-3=47V 1W
Q1-2=BS170
Q3-4=BD139
Q5-6=BD249
IC1=4060
IC2=4013
IC3=4047
CR1=3.2768 MHZ crystal
T1=220Vac/2X10V 2X2.2A *see text
F1=5A Fuse
F2=0.25A Fuse
L1=1H smoothing choke

[yasser55]

مجهود مشكور اخى عبد الله

وهل جربتها وما هى قدرتها /لك تحياتى

[AISSA SALEM]

[IMG][/IMG]

[عبدالله زهير]

المشاركة الأصلية كتبت بواسطة yasser55

مجهود مشكور اخى عبد الله

وهل جربتها وما هى قدرتها /لك تحياتى

بارك الله فيك أخي الحبيب على المرور الطيب

الدائرة قدرتها حسب الموقع 50وات لكن لم أجربها وانما وضعتها لأرى رأي أساتذتنا الأفاضل بهذه الدائرة

وهذا هو المصدروهو موقع للبحث عن الدوائر وهو هدية لجميع الاخوة الكرام http://www.circuit-finder.com/catego...-50w-converter

[yasser55]

تحياتى لك حبيبى عبد الله يارب دائما بالتوفيق

[عبدالله زهير]

المشاركة الأصلية كتبت بواسطة yasser55

تحياتى لك حبيبى عبد الله يارب دائما بالتوفيق

قمت بتنفيذ هذا الانفيرتر البسيط وعمل بشكل جيد يمكنك زيادة القدرة من خلال زيادة عدد الموسفت واستخدام محول له قدرة أعلى
http://www.google.ps/imgres?q=%D9%85...w=1360&bih=622

[عبدالله زهير]

هذه روابط الكتاب الذي جمعه أحد الاخوه من موضوع الأستاذ سعيد بعد تنسيقه وتعديله

http://www.mediafire.com/?vommf737w922bct
http://www.4shared.com/office/hals8uj8/file.html

[ماجد عباس محمد]

اخى
هذه فى النهاية دائرة تستخدم 4047 تماما كالتى شرحها الأخ سعيد
إذن لماذا كل ما سبقها من دوائر؟؟
ثانيا لماذا لم يستخدم فى الخرج موسفيت بدلا من الترانزيستورات العادية

القدرة لا تتعدى 200 وات
