دارة الكترونية للنقاش ( 15 )

[فكروعلم]

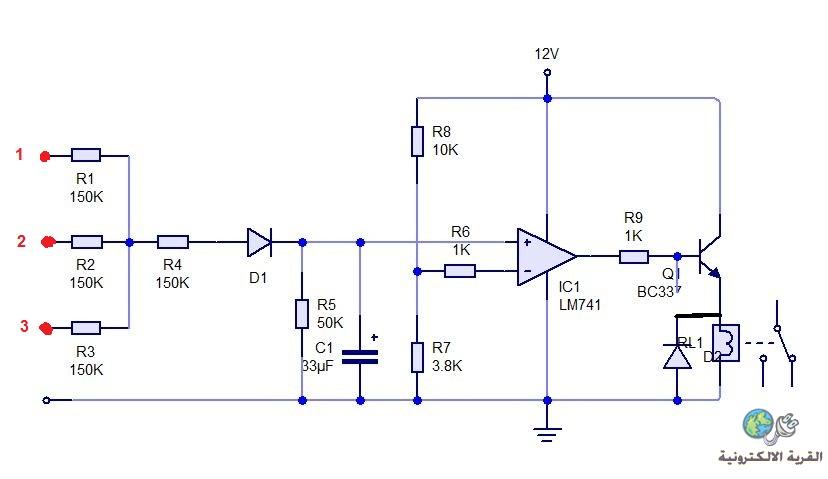

الدارة 15 من سلسلة دارة الكترونية للنقاش للوصول إلى معرفة وظيفتها وطريقة عملها

الدارة سهلة كتير لكن بدها إنتباهة دقيقة

[نعيم البديري]

[SIZE="4"][COLOR="Blue"]
حياك الله مرة اخرى استاذنا العزيز : كما تفضلت الدائرة سهلة وبسيطة لكنها تحتاج الى القليل من الحسابات الرياضية على الرغم من وجود قيم مجهولة في الدائرة وهي جهد الادخال : عموما الدائرة مقارن بسيط وكما يبدو 741 لدينا في الادخال السالب(العاكس) جهد مرجعي مقداره 4.56V استنادا على المصدر 12V ومجزء الجهد المقاومتين 10K و3.8K لذالك يكون الخرج صفر منطقي اذ مالم نتجاوز قيمة الدخل هذه عبر المدخل الموجب (اللاعاكس) وهنا يبدأ التدقيق في الحساب نلاحظ وجود ثلاث مقاومات (150K)في بداية ثلاثة ادخالات تجتمع ثم على التوالى مع مقاومة 150K اخرى ثم دايود ثم فرع تجزئه للارضي بمقاومة 50K هنا يمكن حساب الحال بشكل شفوي لو اخذنا ادخال واحد يكون لدينا مجزء جهد قدره 1/6 من قيمة الدخل يصل الدخل اللاعاكس وبهذا بحاجة لجهد مقدارة ستتة اضعاف القيمة 4.56V وهي قيمة الدخل العاكس كي تعطينا الدائرة خرج منطق عالي يقوم بتشغيل الترانزستور وبالتالي الريلي اذا نحتاج حوالي 27.36V اي حوالي 28V بوجود الدايود اما اذا تم استخدام دخلين على التوازي ستكون النسبة بتجزئة الدخل هي 1/4.25
اي نحتاج الى 19.38V =4.25*4.56Vوتقرب الى 20V مع الدايود اما الحالة الثالثة اذا تم استخدام مقاومات الادخال الثلاث وتكون محصلة لقيمة 50K طبعا مع ال 150K تكون 200K بالتجزئة مع 50k تكون نسبة التجزئة 1/4 وبهذا نحتاج جهد اربعة اضعاف دخل السالب اي (4*4.56V)= (فولت 18.24)اي حوالي 19V هذه الحسابات احبائي قد تكون غير دقيقة لكن قد تفيد في الوصول الى خطوة الى الامام في تحليل الدائرة تحياتي

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

حياك الله مرة اخرى استاذنا العزيز : كما تفضلت الدائرة سهلة وبسيطة لكنها تحتاج الى القليل من الحسابات الرياضية على الرغم من وجود قيم مجهولة في الدائرة وهي جهد الادخال : عموما الدائرة مقارن بسيط وكما يبدو 741 لدينا في الادخال السالب(العاكس) جهد مرجعي مقداره 4.56V استنادا على المصدر 12V ومجزء الجهد المقاومتين 10K و3.8K لذالك يكون الخرج صفر منطقي اذ مالم نتجاوز قيمة الدخل هذه عبر المدخل الموجب (اللاعاكس) وهنا يبدأ التدقيق في الحساب نلاحظ وجود ثلاث مقاومات (150K)في بداية ثلاثة ادخالات تجتمع ثم على التوالى مع مقاومة 150K اخرى ثم دايود ثم فرع تجزئه للارضي بمقاومة 50K هنا يمكن حساب الحال بشكل شفوي لو اخذنا ادخال واحد يكون لدينا مجزء جهد قدره 1/6 من قيمة الدخل يصل الدخل اللاعاكس وبهذا بحاجة لجهد مقدارة ستتة اضعاف القيمة 4.56V وهي قيمة الدخل العاكس كي تعطينا الدائرة خرج منطق عالي يقوم بتشغيل الترانزستور وبالتالي الريلي اذا نحتاج حوالي 27.36V اي حوالي 28V بوجود الدايود اما اذا تم استخدام دخلين على التوازي ستكون النسبة بتجزئة الدخل هي 1/4.25
اي نحتاج الى 19.38V =4.25*4.56Vوتقرب الى 20V مع الدايود اما الحالة الثالثة اذا تم استخدام مقاومات الادخال الثلاث وتكون محصلة لقيمة 50K طبعا مع ال 150K تكون 200K بالتجزئة مع 50k تكون نسبة التجزئة 1/4 وبهذا نحتاج جهد اربعة اضعاف دخل السالب اي (4*4.56V)= (فولت 18.24)اي حوالي 19V هذه الحسابات احبائي قد تكون غير دقيقة لكن قد تفيد في الوصول الى خطوة الى الامام في تحليل الدائرة تحياتي .

تحياتي أخ نعيم الرجاء تحرير مشاركتك وتغيير رابط الصورة للضرورة

[ibn al islam]

السلام عليكم

حسب و ضعية مفتاح الريلى اعتقد انها دارة تحكم

هنا يمكننا للتقسيم بالشكل التالى

فى حالة الصممام يسمح بمرور التيار



بعد تعويض المقاومات بقيمها سنتحصل على

5/(v5=(v1+v2+v3

بعد تعيم هذا الجهد ب c1

v5=(v1+v2+v3)*sqrt(2)/5

بالنسبة للجهد على المدخل السالب لمكبر العملياتى


سنتحصل على

v7= 3.30v

سيقوم المكبر العملياتى بمقارنة هذين الجهدين

اذا كان v7 اكبر من v5 ستكون قاعدة الترانزيستور موصوله بالارضى بالتالى لن يمر

التيار الى الريلى و تتغير و ضعية المفتاح حسب حالة الوضعية السابقة

اذا كان v5 اكبر من v7 ستكون قاعدة الترانزيستور موصوله بال 12 عبر المقاومة r9

سيمر بالتلى التيار الى الريلى و تتغير و ضعية المفتاح حسب حالة الوضعية السابقة

[فكروعلم]

السلام عليكم

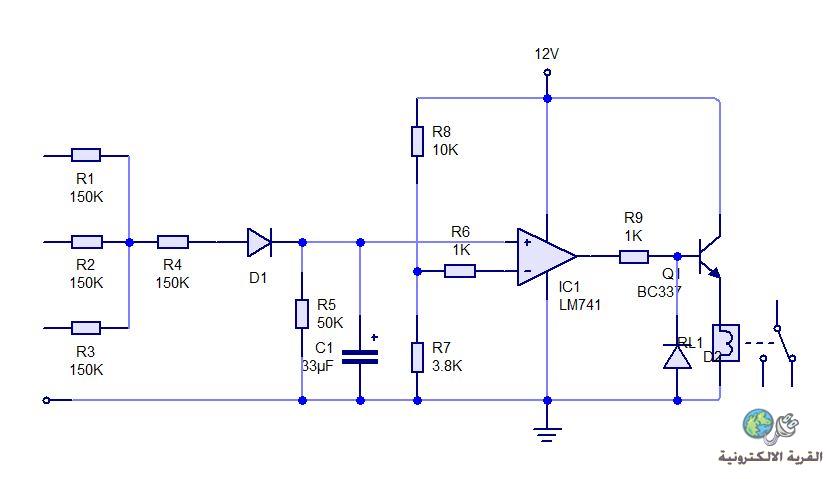

كان هناك خطأ بالدارة تم تصحيحه وهو الديود الموصول على طرفي الريلية

[yasser55]

المشاركة الأصلية كتبت بواسطة فكروعلم

الدارة 15 من سلسلة دارة الكترونية للنقاش للوصول إلى معرفة وظيفتها وطريقة عملها

الدارة سهلة كتير لكن بدها إنتباهة دقيقة

تحياتى استاذنا م/محسن والاخوه الكرام

مبدئيا اعتقد انها دائرة مراقبه وتحكم / والدخول الثلاثه1-2-3 لتيار متردد يتم توحيده بالدايود d1 وينعم بالمكثف c1 وبعدها الى المدخل غير العاكس للمنكامله lm741 وهى هنا كمقارن بين الجهد على الطرف العاكس لدخلها رقم 2 وبين الجهد على الطرف 3 غير العاكس وعن ارتفاع الجهد الموجب على الطرف 3 للمتكامله عندها يصبح الجهد على المدخل العاكس 2 يساوى تقريبا نصف جهد التغزيه 12 عندها يتحول الخرج على الطرف 6 الى مرتفع موجب ولاتصاله عبر المقاومه r9 بقاعدة الترانزستور q1 فان الجهد الموجب سوف يحفز الترانزستور على تشغيل الريلاى لعمل ما هو مطلوب من الدائره

[seakrokram]

السلام عليكم ورحمه الله وبركاته
الاخوة الاحبه من الصباح الباكر ولحد هذه اللحظه كان لي مشكله بلاتصل بمنتدانا الغالي ولم افلح لحد الان
الاخوة الاحبه من خلال ملاحظتي للدائرة يتبين انها دائرة مراقبه وتحكم بواسطه ثلاثه ادخالات على الغالب هذه الادخالات مختلفه في القيمه والتردد ويختار التردد المرغوب به بالفلتر R5 والمكثف
بعد خلط الادخالات مع بعض عند تلاقي R1 R2 R3 بعدها تعبر عبر المقاومه 150 كيلو اوم ودايود لتدخل الى المقارن حيث تقارن مع جهد مرجعي محدد بالمقاومتين R8 و R7 لتذهب الى الاخراج عن طريق الترانسستر فعندما ترجح كفه الادخالات الثلاثه
تودي الى عمل الترانسستر وبالتالي عمل الرلي وربط دائرة وفصل اخرى
تحياتي للاحبه المشاركين جميعا

[rokoz77]

المشاركة الأصلية كتبت بواسطة فكروعلم

الدارة 15 من سلسلة دارة الكترونية للنقاش للوصول إلى معرفة وظيفتها وطريقة عملها

الدارة سهلة كتير لكن بدها إنتباهة دقيقة

اخي محسن يبدو لي ان الدارة تستعمل لمراقبة وصول التيار الى الثﻼث نقط معا وعند ذلك يرتفع الجهد على طرف المقارن ويقوم بوصل الترانزستور ومنه الريلي لتقوم بدورها بفصل شيئ ما
تقبل مشاركتي المتواضعة
